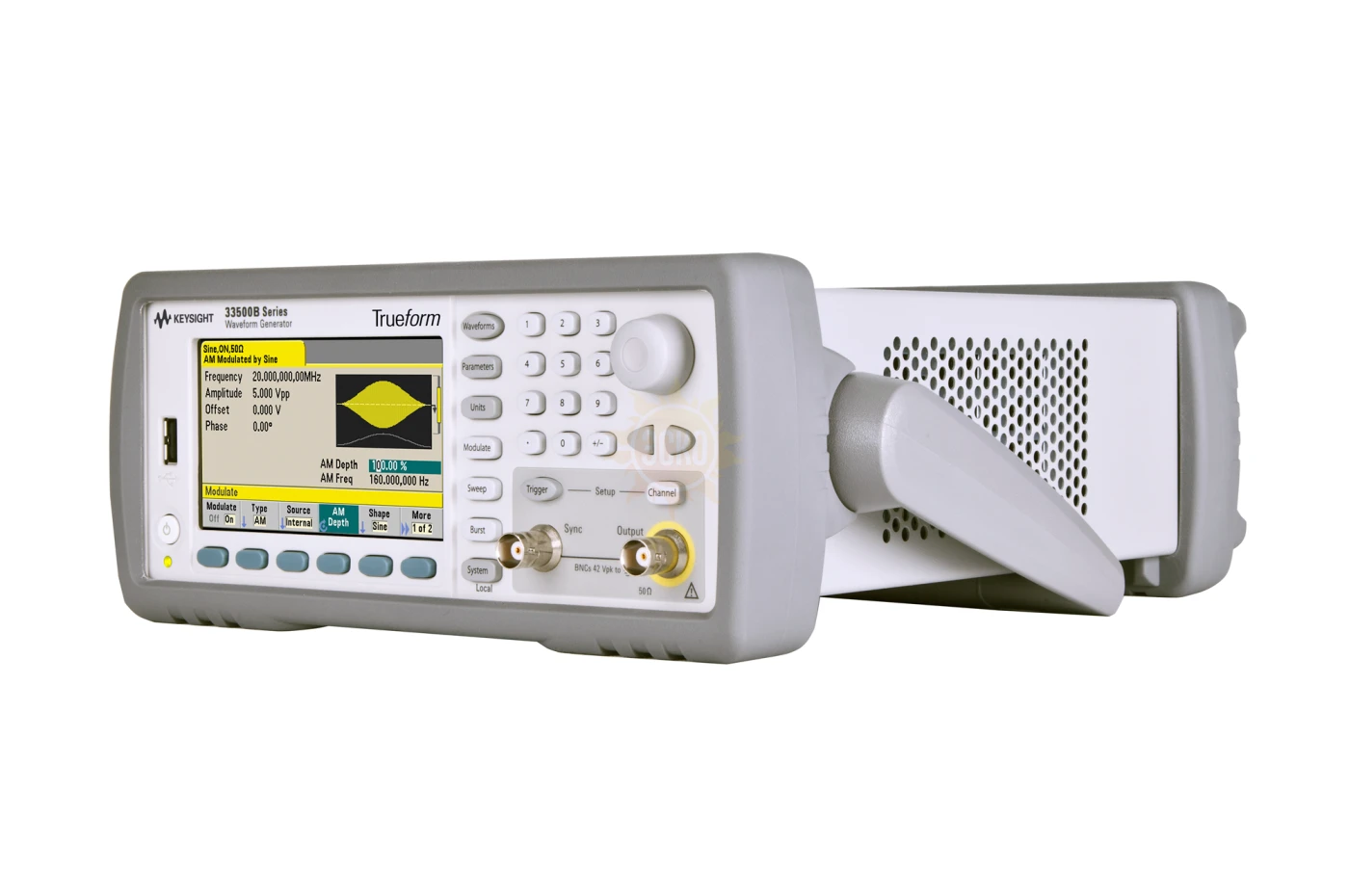

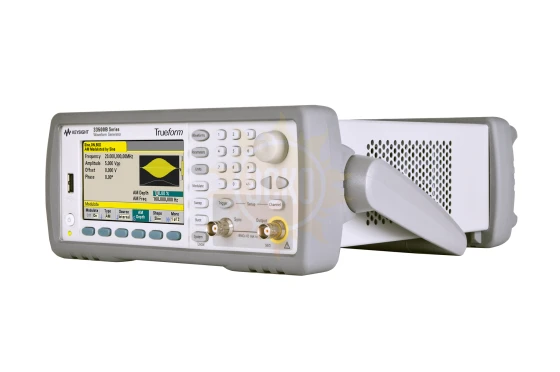

Генератор сигналов Keysight Agilent 33500В
распечатать
до 26.10.2024
Генератор сигналов Keysight Agilent 33500B из серии Trueform — это высокопроизводительный прибор для создания точных волновых форм с низким уровнем искажений и джиттера. Он предназначен для тестирования электроники, исследований, калибровки и образовательных целей. Технология Trueform обеспечивает превосходную чистоту сигналов, превосходя традиционные DDS-генераторы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частота | 20 МГц или 30 МГц (в зависимости от модели) |
| Частота синусоиды/импульса | До 30 МГц |
| Джиттер | < 40 пс |
| КПИГ (THD) | < 0,04% |
| Диапазон амплитуды | 1 мВп-п – 10 Вп-п |
| Частота дискретизации | 250 МСа/с |
| Разрешение амплитуды | 16 бит |
| Память | 1 МСа/канал, опционально 16 МСа |
| Каналы | 1 или 2 |
| Интерфейсы | LAN (LXI Core), USB, GPIB (опционально) |
| Дисплей | Цветной, графический |
| Питание | 100–120 В (400 Гц), 100–240 В (50/60 Гц) |
| Температура эксплуатации | 0–55 °C |
| Масса | 3,1 кг |
| Форм-фактор | Настольный |
| Тип генератора | Волновой, произвольный |
| Язык программирования | SCPI |
Функциональные возможности
- Генерация сигналов: Синусоида, прямоугольник, треугольник, импульс, шум, произвольные формы.
- Модуляция: AM, FM, PM, FSK, PWM.
- Свипирование и пакетный режим: Частотное свипирование и генерация пакетов сигналов.
- Суммирование сигналов: Комбинирование сигналов и добавление шума.
- Произвольные волновые формы: 16-битное разрешение, 250 МСа/с.
- Технология Trueform: Минимальные искажения и джиттер.
Программное обеспечение и интеграция
Поставляется с BenchVue для автоматизации тестов. Поддерживает LAN, USB и опциональный GPIB, а также язык SCPI.
Комплектация
- Генератор сигналов.
- Блок питания.
- Сертификат калибровки.
- Тестовые провода.
- Документация и ПО на CD.
- USB-кабель.
Применение
- Тестирование электроники.
- Исследования и разработки.
- Калибровка оборудования.
- Телекоммуникации.
- Образование.
Преимущества
- Высокая точность сигналов.
- Гибкость апгрейдов.
- Удобный интерфейс.
- Надежность и 3-летняя гарантия.
Keysight 33500B — универсальный генератор сигналов для профессионалов, обеспечивающий точность и гибкость. Поставляется ТД «ЭСКО» с полной поддержкой.
Характеристики Agilent 33500В
|
Параметры |
Значения |
|---|---|
|
Точность по частоте |
1 ppm (0,0001%) |
|
Точность по амплитуде |
1% ИВ |
|
Разрешение по частоте |
1 мкГц |
|
Разрешение по амплитуде |
4 цифры |
|
Макс.амплитуда |
до 20 Вольт |
|
Стандартные сигналы |
Синус, меандр, пила, треугольные, импульсы, шум, постоянные |
|
Гармоники |
не более 0,04% |
|
Частоты синуса и меандра |
от 1 мкГц до 20 (30) МГц |
|
Частоты пилообразных сигналов |
от 1 мкГц до 200 кГц |
|
Полоса шума |
20 (30) МГц |
|
Частоты импульсов |
от 1 мкГц до 20 (30) МГц |
|
Модуляция |
АМ, FM, PM, FSK, BPSK, PWM |
|
Температура эксплуатации |
0...55 град.С |
|
Интерфейсы |
LAN, USB |
|
Размеры |
213х88х273 мм |
|
Вес |
3,3 кг |
