AWG5012C

распечатать описание в PDF

Артикул: 269616

Количество каналов

Максимальная частота дискретизации

1,2 GS/s

Точность

±1 ppm

Разрешение

10mV

Написать в

Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.

Запросите сейчас — зафиксируйте цену до возможного роста.

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

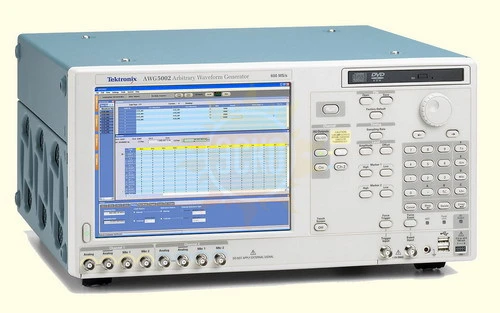

Особенности генератора сигналов произвольной формы AWG5012C

Двухканальный генератор AWG5012C, обеспечивается полностью независимый выбор формы и частоты сигнала по каждому каналу. Кроме аналоговых каналов, двухканальный генератор имеет 4 цифровых выхода, с возможностью расширения до 28. Частота дискретизации AWG5012C может быть установлена в диапазоне от 10 Мвыборок/с до 1,2 Гвыборок/с. Разрешение тактовой частоты составляет 8 разрядов, а точность ее установки - ±1 ppm. Вертикальное разрешение 14 бит. Максимальный уровень выходного сигнала может достигать 4,5 Впик-пик или 9 Впик-пик в дифференциальном режиме. Максимальная глубина памяти достигает 16 Mточек на канал с возможностью ее расширения до 32 Mточек на канал.
Генератор AWG5012C обеспечивает генерацию смешанных аналого-цифровых, а также многоуровневых логических сигналов. Имея только один генератор AWG5012C, пользователь может генерировать ВЧ сигнал для тестирования как аналоговой части (на промежуточной частоте), так и цифровой части ВЧ устройств со смешанной (цифро-аналоговой) схемотехникой. В частности, AWG5012C является идеальным решением для различных цифровых радиочастотных технологий, таких как программно-определяемая радиосвязь (software defined radio - SDR), радарная техника, WiMax, WiFi, MIMO и UWB.
Стандартные возможности подключения AWG5012C включают шесть портов USB 2.0, а также интерфейсы GPIB и LAN. Подключив прибор к ПК, пользователь может легко создавать и редактировать формы сигналов помощью программ MatLab, MathCad или Excel, а также импортировать сигналы с других генераторов или осциллографов Tektronix.
Пользовательский интерфейс AWG5012C был разработан с учетом результатов специального эргономического исследования. К услугам пользователя 10,4-дюймовый сенсорный экран, съемный жесткий диск, CD/RW-DVD-R привод, клавиатура, мышь и привычные окна операционной системы Windows XP.

Технические характеристики генератора сигналов произвольной формы AWG5012C

Параметры	Значение
Технические характеристики
Макс. частота дискретизации	1,2 GS/s
Разрешение тактовой частоты	8 цифр
Точность установки тактовой частоты	+/- 1ppm
Вертикальное разрешение	14 бит
Максимальная длина памяти	16M /на канал, опция: 32M/на канал
Аналоговый выход	2
Настройка задержки (синхронизации) между каналами	диапазон: +/- 5ns, разрешение: 5ps
життер @ при макс. частоте дискретизации
Случайный джиттер	5ps rms (типично) по набору из 1010 тактов
Общий джиттер	150ps пик-пик (типично) по PN15
Выходной сигнал ( 50 Ом)
Амплитуда	Нормально (от 20mV до 4.5Vpp), прямой выход с ЦАП (от 20mV до 0.6Vpp)
Смещение	Нормально (от -2.25V до +2.25V), Прямой выход ЦАП (Недоступно)
Разрешение	1mV
Фронт/спад (10%-90%)	Нормально (<=1.5ns (4.5Vpp), <=1.4ns(2Vpp)) Прямой выход ЦАП (<=0.95ns)
Полоса	Нормально: 230MHz (4.5Vpp), 250MHz (2.0Vpp), Прямой выход ЦАП: 370MHz (0.6Vpp)
Тип выходного сигнала	Дифференциальный (Можно использовать как однополярный)
Маркерный выход	2 на канал (всего 8)
Настройка задержки (синхронизации) между каналами	диапазон: 0-1000 ps, разрешение: 50ps
Амплитуда (в диапазоне Hi/Lo)	От 0.1V до 3.7V (изменяемая)
Разрешение	10mV
Hi/Lo	+2.7V / -1.00V
Фронт/спад (20%-80%)	<300ps @1.0Vpp
Тип	Однополярный
Джиттер @ при макс. частоте дискретизации
Случайный джиттер	5ps rms (типично) по набору из 1010 тактов
Общий джиттер	150ps пик-пик (типично) по PN15
Выход цифровых данных	нет
Амплитуда цифрового выхода	Такая же, как и на маркерных выходах
Дополнительные выходы
Опорная частота	10MHz
DC Выходы	4 независимых, диапазоны: -3.0 - +5.0V, +/-100mA
VCO - выходы	От 600MHz до 1.2GHz
Дополнительные входы
Внеш. запуск	Для работы по запуску или стробу
Вход событий	Для секвенсора
Вход внешней тактовой частоты	Для синхронизации внешней тактовой частоты, (600MHz -1.2GHz)
Вход опорной частоты	Фиск. режимы: 10MHz, 20MHz и 100MHz Изменяемые режимы: от 5MHz до 600MHz
Режимы работы	Непрерывный, синхронизируемый, Стробируемый, Секвенсор
Контроль секвенсора	Поддерживает последовательность сигналов с функцией ветвления на блоках, внешним сигналом и ДУ
# шагов в последовательности	От 1 до 4000
# блоков в последовательности	От 1 до 16000
# повторений	От 1 до 64k или бесконечно
Создание и редактирование форм сигнала	Редактор форм сигнала графический/табличный и редактор последовательностей
Импорт внешних форм сигнала или файлов	TDS5000/6000/7000, CSA7000, DPO7000, DPO/DSA70000 (.wfm) TDS/CSA/DSA8000 (.wfm) TDS3000, DPO4000 (.isf) AWG400/500/600/700 (.wfm, .pat, .seq) DTG5000 (.dtg), AFG3000 (.tfw) Софт внеш. производителей: (MatLab, MathCad, WaveformerPro, Excel, ASCII/Text)
Дистанционное управление	через: LAN, GPIB: SCPI совместимый, аналогично набору команд для AWG400-700
Драйверы поддержки сторонних приложений	IVI.com
Операционная система	Windows XP
