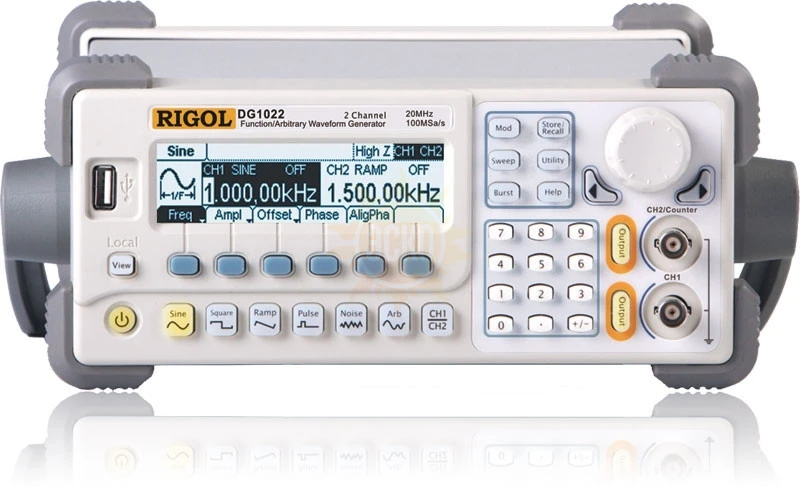

DG1022 - цифровой генератор

распечатать описание в PDF

Артикул: А88130

Количество каналов

Частотный диапазон ОТ

1 мкГц

Частотный диапазон ДО

200 МГц

Виды модуляции

АМ, ЧМ, ФМ, FSK

Написать в

Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.

Запросите сейчас — зафиксируйте цену до возможного роста.

с поверкой +5 300 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Госреестр 56011-13
до 19.12.2018

Межповерочный интервал 1 год

Функции цифрового генератора DG1022:

Универсальный генератор сигналов Rigol DG1022 использует технологию прямого цифрового синтеза (DDS technology), что обеспечивает стабильный высокоточный сигнал. Генератор сигналов Rigol DG1022 способен подавать прямоугольное колебание (меандр) с быстрыми верхними и нижними краями сигнала. Двухканальный генератор сигналов Rigol DG1022 прост в использовании: обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками. Процесс эксплуатации генератора сигналов значительно упрощен благодаря отображению генерируемого сигнала и наличию универсальных клемм, встроенных подсказок и раздела помощи. Поэтому мастеру не нужно тратить много времени на ознакомление с оборудованием, он сразу может приступить к эффективному использованию всех функций прибора. При помощи встроенных функций модуляции AM, FM, PM и FSK генерируются модулированные сигналы без участия дополнительного модулирующего источника. Сферы применения генератора сигналов Rigol DG1022 – симуляция датчиков и сигналов естественной среды, моделирование электронных схем, проверка последовательной шины и ИС.

Особенности цифрового генератора DG1022:

Технология прямого цифрового синтеза: сигнал на выходе более точный и стабильный
2 канала
5 стандартных форм сигналов
- синусоидальная (Sine)
- импульсная (Pulse)
- прямоугольная (Square)
- пилообразная (Ramp)
- шумовая (Noise)
48 сохраненных произвольных форм сигнала
100 млн. выборок в сек., разрешение по вертикали 14 бит, глубина памяти 4 тыс. точек
Универсальная модуляция и разнообразные формы сигнала
- Амплитудная модуляция (AM)
- FM
- PM
- Частотная манипуляция (FSK)
- Свипирование (Sweep
- Burst
Возможность подключения различных устройств на входе и выходе
- внешнего модулирующего источника
- внешнего счетчика (10 МГц)
- внешнего ввода пусковых импульсов
- внешнего модулирующего источника
- вывода формы сигнала
- вывода синхронного сигнала
Высокая точность при широком рабочем диапазоне частотометра – до 200 МГц
Внешний USB-хост, поддерживает прямое сохранение данных на USB-носителе
Абсолютная совместимость со всеми цифровыми осциллографами серии DS: воспроизведение без потерь сохраненных форм сигналов, полученных при помощи осциллографов RIGOL DS
Многоязыковой пользовательский интерфейс, встроенный раздел помощи

Технические характеристики цифрового генератора DG1022:

Параметры	Значение
Стандартные формы сигналов	Sine, Square, Ramp, Pulse, Noise и 48 сохраненных произвольных форм сигнала
Синусоидальная (Sine)	от 1 мкГц до 20 МГц
Прямоугольная (Square)	от 1 мкГц до 5 МГц
Импульсная (Pulse)	от 500 мкГц до 3 МГц
Пилообразная (Ramp)	от 1 мкГц до 150 кГц
Сигнал произвольной формы (Arb)	от 1 мкГц до 5 МГц
Белый шум	5 МГц (-3 дБ)
Разрешение	1 мкГц
Режим Sine: спектральная частота синусоидального сигнала
Нелинейное (гармоническое) искажение	от пика до пика	<1 В	>1 В
	пост. ток до 20 кГц	-70 дБ ниже несущей	-70 дБ ниже несущей
	от 20 кГц до 100 кГц	-70 дБ ниже несущей	-60 дБ ниже несущей
	от 100 кГц до 1 МГц	-55 дБ ниже несущей	-50 дБ ниже несущей
	от 1 МГц до 10 МГц	-40 дБ ниже несущей	-35 дБ ниже несущей
Суммарное гармоническое искажение	постоянный ток до 20 кГц при размахе сигнала 1 В >0,2%
Ложный (негармонический) сигнал	постоянный ток до 1 МГц < -70 дБ ниже несущей от 1 МГц до 10 МГц < -70 дБ ниже несущей + 6 дБ на октаву
Фазовый шум	10 кГц смещение –108 дБ ниже несущей / Гц в норме
Режим Square: характеристики прямоугольного сигнала ("меандра")
Время нарастания/спада	<20 нс (от 10% до 90%)
Выброс	<5%
Рабочий цикл	1 мкГц (включительно) ∼ 3 МГц (включительно)		от 20% до 80%
	3 МГц (не включая) ∼ 4 МГц (включительно)		от 40% до 60%
	4 МГц (не включая) ∼ 5 МГц (включительно)		50%
Асимметрия (меньше 50% рабочего цикла)	1% периода + 20 нс
Дрожание фазы	6 нс + 0,1% периода
Режим Pulse: характеристики импульсного сигнала
Полоса пропускания импульса	макс. 2000 с, мин. 20 нс, разрешение 1 нс
Погрешность	<5%
Дрожание фазы	6 нс + 10^-4 периода
Режим Arb: характеристики произвольного сигнала
	канал 1	канал 2
Память	от 2 до 4 тыс. точек	от 2 до 1 тыс. точек
Точность амплитуды	14 бит (включая знак)	10 бит (включая знак)
Количество выборок	100 млн. выборок в сек.
Минимальное время нарастания/спада	35 нс
Дрожание фазы (среднеквадратичное значение)	6 нс + 3 × 10^-4
Сохранение в памяти	10 форм сигнала
Величины на выходе
Амплитуда (от пика до пика)	от 2 мВ до 10 В (50 Ом) от 4 мВ до 20 В (Z-состояние)	от 2 мВ до 3 В (50 Ом) от 4 мВ до 6 В (Z-состояние)
Точность амплитуды (1 кГц)	±1% заданного значения + размах сигнала 1 мВ
Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц	<100 кГц 0,1 дВ 100 кГц ∼ 5 МГц 0,15 дВ 5 МГц ∼ 20 МГц 0,3 дВ
Смещение постоянного тока
Диапазон (пик переменный ток+ постоянный ток)	± 5 В (50 Ом) ±10 В (Z-состояние)	± 5 В (50 Ом) ±10 В (Z-состояние)
Точность	± ( 2% смещенного значения ±0,5% (\| смещение напряжения \|) амплитуды ±2 мВ)
Амплитудная модуляция (канал 1)
Несущие сигналы	синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb)
Источник	внутренний/ внешний
Модулирующие сигналы	синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц)
Глубина	от 0% до 120%
Частотная модуляция (канал 1)
Несущие сигналы	синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb)
Источник	внутренний/ внешний
Модулирующие сигналы	синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц)
Девиация частоты	постоянный ток ∼ 5 МГц
Фазовая модуляция (канал 1)
Несущие сигналы	синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb)
Источник	внутренний/ внешний
Модулирующие сигналы	синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц)
Девиация фазы	0 ∼ 360°
Частотная манипуляция (канал 1)
Несущие сигналы	синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb)
Источник	внутренний/ внешний
Модулирующие сигналы	50% квадрата рабочего цикла (от 2 мГц до 50 кГц)
Свип-сигнал (колебание постоянной амплитуды с непрерывно меняющейся частотой) (канал 1)
Несущие сигналы	синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb)
Тип	линейный или логарифмический
Направление	вверх или вниз
Время свипирования	1 мс ∼ 500 с ± 0.1%
Источник	внутренний/ внешний/ ручной
Пакет сигналов (канал 1)
Формы сигналов	синусоидальная (Sine), прямоугольная (Square), пилообразная (Ramp), импульсная (Pulse), шумовая (Noise) и произвольная (Arb)
Типы	одиночный импульс (от 1 до 50 000 периодов), неопределенный, стробированный
Начальная фаза	от -180° до +180°
Внутренний период	от 1 мкс до 500 с ± 1%
Источник синхроимпульса	внешний
Устройство синхронизации	внутренний/ внешний/ настраиваемый
Характеристики счетчика
Функции	частота, период, длительность положительного/отрицательного импульса, рабочий цикл
Частотный диапазон	один канал: 100 мГц ∼ 200 МГц
Разрешение частоты	6 бит в сек.
Режим синхронизации	уровень синхронизации: ± 3 В (0.1% ∼ 100%)
Режим синхронизации	разрешение: 6 мВ
Дисплей	256 по горизонтали × 64 по вертикали
Питание	от 100 до 240 В переменного тока RMS, от 45 до 440 Гц, категория безопасности CAT II, менее 40 вольт-ампер
Габариты, мм	232 × 108 × 288
Вес, кг	2,7

Комплект поставки DG1022

№	Наименование	Количество
1.	Цифровой генератор DG1022	1
2.	Кабель питания	1
3.	Диск с инструкцией пользователя и ПО	1
4.	Кабель с BNC-коннектором	1
5.	Форма для калибровки, гарантия и руководство пользователя	1
