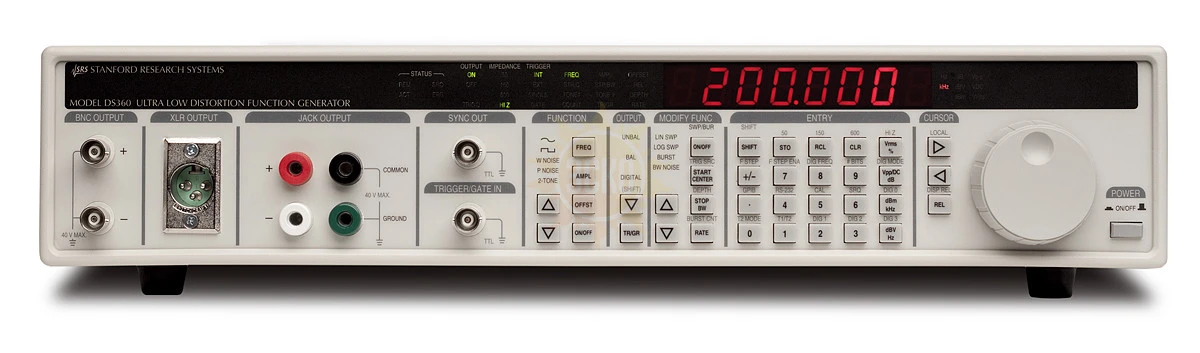

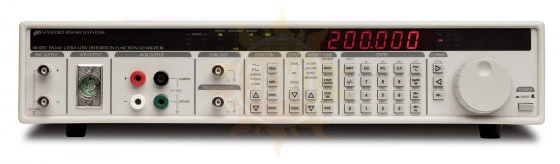

Генератор сигналов DS360

распечатать описание в PDF

Артикул: 960804

Количество каналов

Частотный диапазон ОТ

10 МГц

Частотный диапазон ДО

200 кГц

ГКЧ

да

Интерфейс

RS-232

цена по запросу

с поверкой +5 300 ₽

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 1 год

Госреестр 45344-10
до 22.05.2025

Межповерочный интервал 1 год

Назначение генератора сигналов DS360:

Генератор сигналов DS360:

Диапазон частот 0,01 Гц … 200 кГц;
Ультранизкий уровень КНИ до 0,0005%;
Низкий уровень гармонических искажений -100 дБн (до 20 кГц);
Формы сигнала: синус, меандр, двухчастотный, белый и розовый шум;
Диапазон выходных напряжений 20 мкВпик … 40 Впик;
Симметричный и несимметричный выходы;
Режим ГКЧ;
Погрешность установки частоты 25×10^-6;
Интерфейс RS-232 и КОП;
Масса не более 6 кг.

Технические характеристики генератора сигналов DS360:

Параметр	Значения
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Диапазон частот	0,01 Гц … 200 кГц
Погрешность установки	±25*10^-6
Индикация частоты	6 разрядов
Выходной уровень	Несимметричный выход: 5 мкВпик…14.4 Впик (50 Ом), 5 мкВпик...20 Впик (600 Ом), 10 мкВпик...40 Впик(хх) Симметричный выход: 2*Uнесим
Погрешность уровня	± 1%
Коэффициент гармоник (несимметричный выход, 1 Вскз)	Не более -106 дБн до 5 кГц Не более -100 дБн, 5-20 кГц Не более -96 дБн, 20-40 кГц Не более -85 дБн, 40-100 кГц Не более -68 дБн, 100-200 кГц
Постоянное смещение	Несимметричный выход: до ±7,4 В (50 Ом), до 10 В (600 Ом), до 20 В (хх) Симметричный выход: не применимо
Погрешность смещения	±1%
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
Время нарастания	1,3 мкс
Уровень четных гармоник	Не более -60 дБн, до 20 кГц
ДВУХТОНОВЫЙ СИГНАЛ
Тип	Синус-синус
Диапазон частот	0,01 Гц…200 кГц
Динамический диапазон, свободный от искажений	Не менее 90 дБ
БЕЛЫЙ ШУМ
Полоса частот	До 200 кГц
Неравномерность	Не более 1 дБ, 1 Гц…100 кГц
ПАРАМЕТРЫ ВЫХОДА
Тип	Симметричный и несимметричный
Выходное сопротивление	Несимметричный: 50 Ом и 600 Ом Симметричный: 50, 150 и 600 Ом
Погрешность сопротивления	±(1 ...3)%
ОБЩИЕ ДАННЫЕ
Напряжение питания	100/120/220/240 В ± 10%, 50/60 Гц, 50 Вт
Габаритные размеры	432 х 89 х 412 мм
Масса	Не более 6 кг
