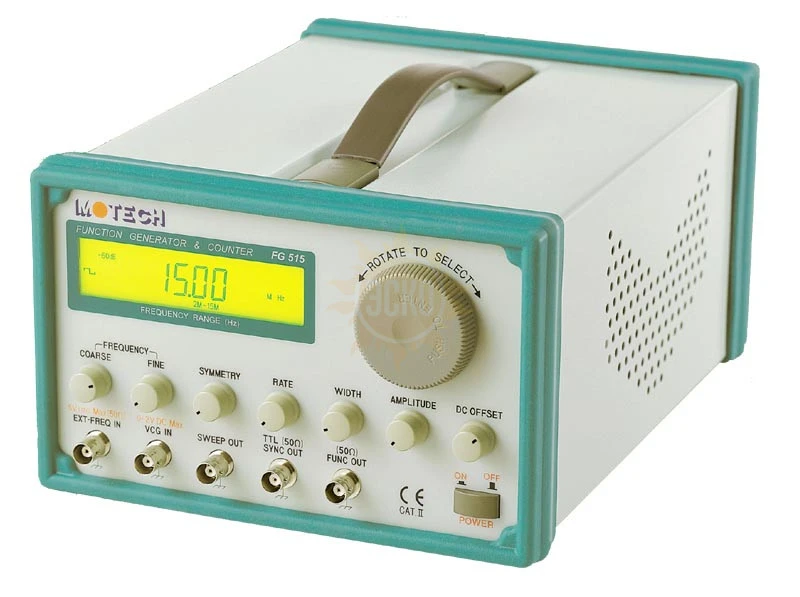

FG-515 - генератор + частотомер

распечатать описание в PDF

Артикул: 892795

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Краткие характеристики прибора FG-515:

Частотный диапазон 0,2 Гц ... 15 МГц
Сверхнизкий уровень нелинейных искажений (-30 дБ при f син. < 2 МГц) и собственных шумов
Установка частоты с точностью ±25 ppm и дискретностью 0,005 Гц
Форма сигналов: синус, прямоугольник, треугольник, "пила", ТТЛ импульсы, постоянный уровень
Минимальное < 15 нс время нарастания и спада прямоугольных импульсов во всем диапазоне амплитуд и частот
Режимы генерации: непрерывно, синхрозапуск, стробирование
Внешнее управление частотой
Выход синхросигнала (ТТЛ импульсы до 90 МГц)
Частота синхросигнала: 0,2 Гц…15 МГц
Линейное и логарифмическое свипирование (0,2 Гц…100 Гц)
Регулировка асимметрии и коэффициента заполнения
Встроенный 7½-разрядный частотомер (частота, период)
Высокостабильный опорный генератор с температурной компенсацией ТСХО ±2,5 ppm (опция)
Удобная работа в меню роторной кнопкой, оригинальная конструкция

Технические характеристики прибора FG-515:

ХАРАКТЕРИСТИКИ	ПАРАМЕТРЫ	ЗНАЧЕНИЯ
ВЫХОДНЫЕ ПАРАМЕТРЫ	Частотный диапазон	0,2…2 Гц / 2…20 Гц / 20…200 Гц / 0,2…2 кГц / 2…20 кГц / 20…200 кГц / 0,2…2 МГц / 2…15 МГц
	Дискретность установки	4 разряда
	Погрешность установки	± 0,01 % (до 100 кГц)
	Выходной уровень	-5…5 В_пик на 50 Ом (-10…10 В_пик без нагрузки)
	Аттенюатор	0 / 20 / 40 / 60 дБ; плавно 0…20 дБ
	Постоянное смещение	-5…5 В на 50 Ом (-10…10 В без нагрузки)
	Асимметрия формы	20…80 % (до 1 МГц); 40…60 % (до 10 МГц)
	Выходной импеданс	50 Ом (± 5 %)
СИНУСОИДАЛЬНЫЙ СИГНАЛ	Коэффициент гармоник	< 1 % (< 100 кГц)
		< -30 дБ (100 кГц…2 МГц)
		< -25 дБ (> 2 МГц)
ПРЯМОУГОЛЬНЫЙ СИГНАЛ	Длительность фронта/среза	< 15 нс (-5…5 В, 50 Ом)
ПРЯМОУГОЛЬНЫЙ СИГНАЛ	Неравномерность и выбросы	< 5 % В_{пик-пик} (-5…5 В, 50 Ом)
ТРЕУГОЛЬНЫЙ И ПИЛООБРАЗНЫЙ СИГНАЛ	Коэффициент нелинейности	< 1 % (до 100 кГц)
СВИПИРОВАНИЕ ПО ЧАСТОТЕ	Режимы свипирования	Линейное или логарифмическое
	Глубина свипирования	1 : 10 (в пределах поддиапазона)
	Цикл свипирования	10 мс…5 с (100 Гц…0,2 Гц)
СИНХРОВЫХОД (ТТЛ ИМПУЛЬСЫ)	Выходной импеданс	50 Ом (± 2 %)
СИНХРОВЫХОД (ТТЛ ИМПУЛЬСЫ)	Частотный диапазон	ТТЛ импульсы: 0,2 Гц…90 МГц
ВХОД ВНЕШНЕГО УПРАВЛЕНИЯ ЧАСТОТОЙ	Выходной импеданс	2 кОм (± 1 %)
ВХОД ВНЕШНЕГО УПРАВЛЕНИЯ ЧАСТОТОЙ	Глубина регулирования	1 : 10 при входном уровне 0…1,8 В
ЧАСТОТОМЕР	Диапазон измерения	Частота: 0,2 Гц…100 МГц (100 МГц…2ГГц - опция)
	Диапазон измерения	Период: 0,2 с…10 нс
	Дискретность измерения	7 Ѕ разрядов (формат индикации 7)
	Погрешность измерения	± (25 ppm + 5 ед. счета)
	Измерительный вход	Чувствительность: -22 дБм (до 75 МГц); -15 дБм (до 100 МГц) ; (-10 дБм /100МГц…2ГГц – опция)
		Аттенюатор: х1 (выкл), х20 (вкл)
		Фильтр: ФНЧ (вкл. / выкл.)
	Опорный генератор	Частота: 10 МГц
	Опорный генератор	Нестабильность: ± 25 ppm (23,5 °С ± 5 °С)
	Опорный генератор ТСХО (опция)	Тип: ТСХО (с температурной компенсацией)
		Частота: 10 МГц
		Нестабильность: ± 2,5 ppm
ОБЩИЕ ДАННЫЕ	Напряжение питания	115 / 220 В, 50 / 60 Гц
	Габаритные размеры	220 x 150 x 300 мм
	Масса	5 кг
