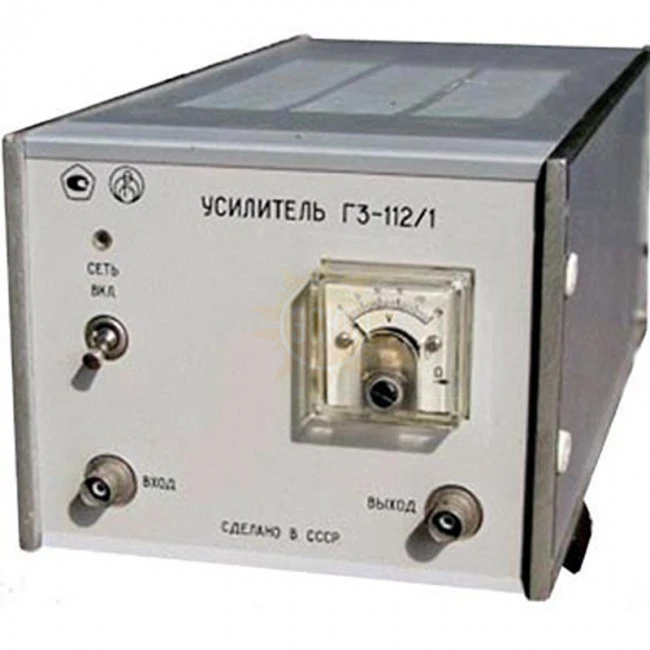

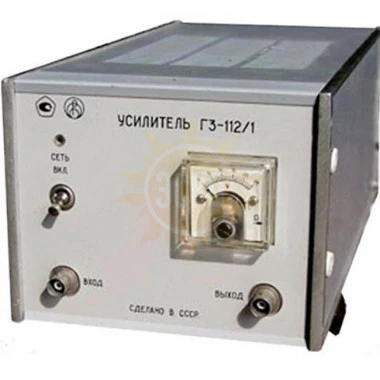

ПрофКиП Г3-112/1М

распечатать описание в PDF

Прибор ПРОФКИП Г3-112/1М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Г3-112/1М

Назначение генератора сигналов низкочастотного ПрофКиП Г3-112/1М
Генератор сигналов низкочастотный ПрофКиП Г3-112/1М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и другой формы.
Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-112/1М
▪ Частотный диапазон: 0.1 Гц … 10 МГц
▪ Различные формы сигнала: синусоида, меандр, треугольник и др.
▪ Импульсная и частотная модуляция
▪ Плавно регулируемое смещение постоянной составляющей
▪ Защита выхода
▪ Встроенный частотомер
Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-112/1М

Параметры	Значения
Основной выход
Частотный диапазон	0.1 Гц … 10 МГц
Форма сигналов	синусоида, меандр, треугольник и д.т.
Выходное сопротивление	50 Ом
Амплитуда выходного сигнала	10 Впик-пик (50 Ом) 20 Впик-пик ( МОм)
Выходной аттенюатор	0 дБ /20 дБ /40 дБ /60 дБ
Симетрия	20% … 80% или 50%
Синусоидальный сигнал
Коэффициент искажения	≤ 1%
Прямоугольный сигнал
Время нарастания и спада	< 25 нс
TTL выход
Время нарастания и спада	≤ 1 мкс
Нижний уровень	≤ 0.4 В
Верхний уровень	≤ 3.5 В
Импеданс	600 Ом
Частотомер
Частотный диапазон	0.1 Гц … 50 МГц
Полное входное сопротивление	≥ 1 МОм
Чувствительность	100 мВ
Разрешение	0.1 Гц /1 Гц /10 Гц /100 Гц
Точность	≤ 0.003% ±1 знач.
Максимально допустимое напряжение на входе	150 В (с аттенюатором)
Входное затухание	0 дБ /20 дБ

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-112/1М
▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 230х80х210 мм
▪ Вес: 1.5 кг
Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-112/1М

Наименование	Количество
Генератор сигналов низкочастотный ПрофКиП Г3-112/1М	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.
