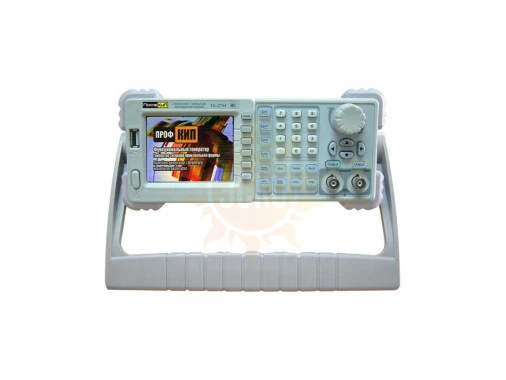

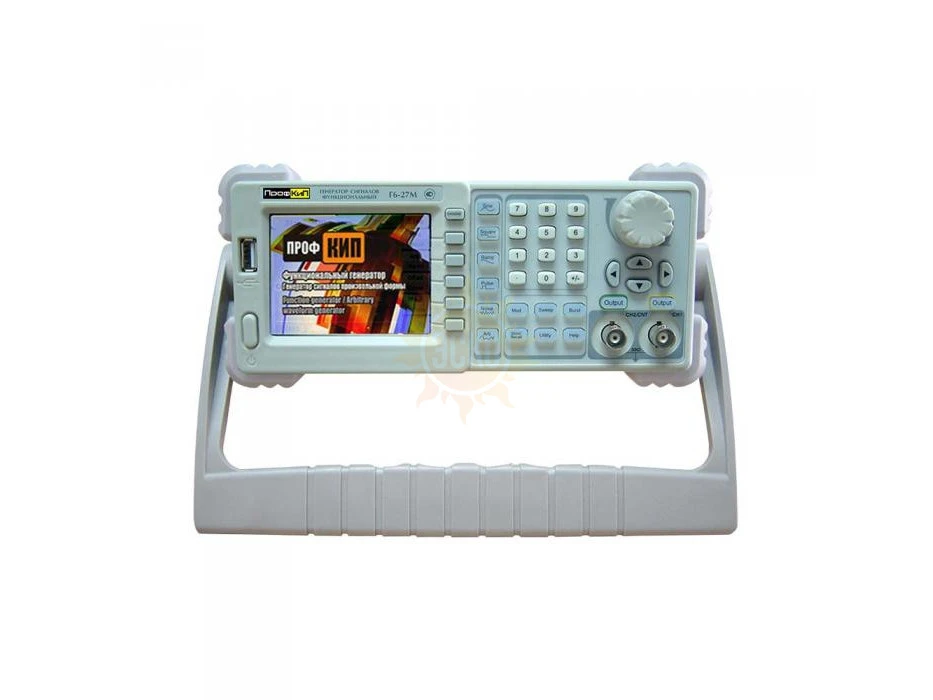

ПрофКиП Г6-27 — генератор сигналов специальной формы

Количество каналов
2
Частотный диапазон ОТ
1 мкГц
Частотный диапазон ДО
25 МГц
Виды модуляции
АМ, ЧМ, ФМ, FSK, ASK, BPSK
Интерфейс
USB, RS-232
102 915
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
поверкa включена в стоимость
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  1 год

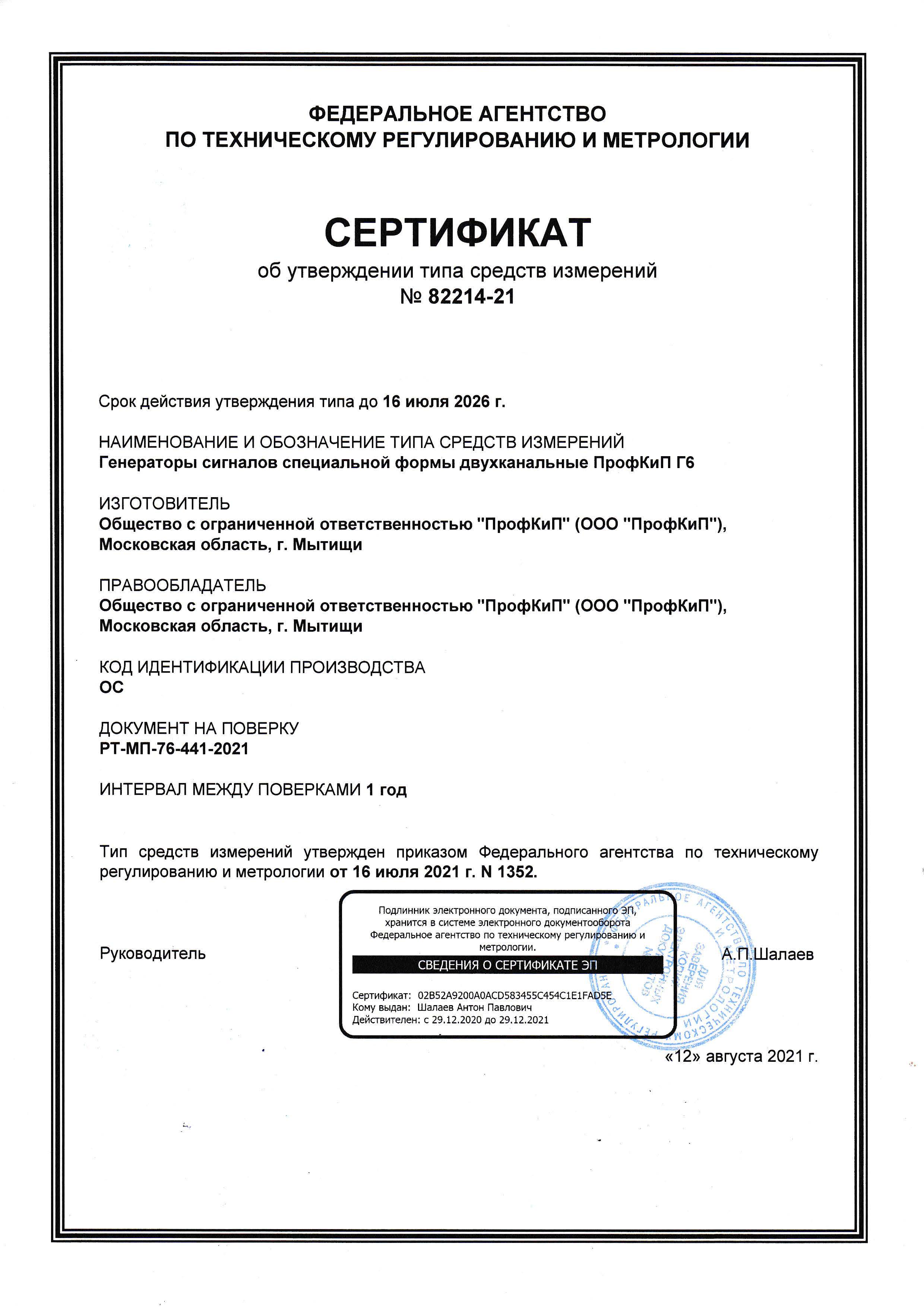

Госреестр 82214-21
до 16.07.2026
Межповерочный интервал  1 год
ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Г6-27М

Назначение генератора сигналов специальной формы ПрофКиП Г6-27М

Генератор сигналов специальной формы ПрофКиП Г6-27М – двухканальный функциональный генератор сигналов произвольной формы, меню которого содержит встроенную интерактивную справку  по всем основным функциям (инструкция для прибора не требуется). В приборе используется технология прямого цифрового синтеза сигнала (DDS технология). Высококачественный быстрый ЦАП (14 бит) обеспечивает малые искажения и отсутствие фазового дрожания цифрового сигнала данных. Встроенный частотомер до 200 МГц с разрешением 1 мкГц. В генераторе сигналов специальной формы ПрофКиП Г6-27М реализована возможность рисования сигнала с применением различных видов модуляции, и возможностью подключение к ПК. Прибор имеет дискретизацию 125 МВыб/с, вертикальное разрешение 14 бит и большую длину памяти, что позволяет с высокой точностью обеспечивать синтез сигналов практически любой формы. Программное обеспечение обеспечивает 9 типов стандартных форм сигналов: синус, меандр, пилообразный, импульс, белый шум и т.д., которые отвечают всем основным потребностям для решения прикладных задач.

Особенности и преимущества генератора сигналов специальной формы ПрофКиП Г6-27М

▪ 2 канала 5 МГц
▪ Технология прямого цифрового синтеза (DDS)
▪ Дискретизация 125 МВыб/с  с разрешением 14 бит
▪ Встроенный частотомер до 200 МГц
▪ Малые искажения
▪ Разрешение 1 мкГц
▪ Цветной ЖКИ дисплей 3.5 дюйма
▪ Два независимых канала, с возможностью их синхронизации и сдвига фазы
▪ 5 стандартных видов сигнала и 48 внутренних предустановок формы
▪ Возможность рисования формы сигнала
▪ Широкие возможности различных видов модуляции, свипирование, формирование импульсных последовательностей
▪ Интерактивное меню подсказок
▪ Большая энергонезависимая память
▪ Программное обеспечение
▪ Поддержка USB накопителей и подключение к ПК

Основные технические характеристики генератора сигналов специальной формы ПрофКиП Г6-27М

Параметры
Значения
Максимальная частота выходного сигнала
5 МГц
Количество выходных каналов
2
Частота дискретизации
125 МВыб/с
Длина памяти для сигнала произвольной формы
16000 точек
Разрешение по частоте
1 мкГц
Форма выходного сигнала
синус, меандр, пилообразный, импульс, белый шум, произвольная форма
Синус, меандр, импульс, произвольная форма
1 мкГц … 5 МГц
Пила /треугольник
1 мкГц … 300 кГц
Белый шум Гаусса
5 МГц (-0.3 дБ)
Модуляции
амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная модуляция с подавлением несущей (DSB-AM), частотная манипуляция (FSK), амплитудная манипуляция (ASK), широтно-импульсная модуляция (PWM), пакетно-импульсная модуляция (PBM)
Частотомер
до 200 МГц
Интерфейс связи с ПК
USB

Общие данные генератора сигналов специальной формы м Г6-27М

  • Питание: 100 В … 240 В, 45 Гц … 66 Гц
  • Габаритные размеры: 229х105х281 мм
  • Вес: 2.5 кг

Комплект поставки генератора сигналов специальной формы ПрофКиП Г6-27М

Наименование
Количество
Генератор сигналов специальной формы ПрофКиП Г6-27М
1 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.



Характеристики ПрофКиП Г6-27М

Параметр Значение
Форма выходного сигнала Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы (50 предустановок и задаваемая пользователем), постоянное напряжение
Относительная погрешность установки частоты (периода) ≤ ±5·10-5
Характеристики синусоидального сигнала
Диапазон частот 1 мкГц…25 МГц
Суммарный коэффициент гармоник в диапазоне частот 20 Гц…100 кГц при уровне выходного сигнала 0 дБм Не более 0,20%
Уровень высших гармоник по отношению к первой  в диапазоне частот 0,1…1 МГц при уровне выходного сигнала 0 дБм < -50 дБ
Уровень высших гармоник по отношению к первой  в диапазоне частот свыше 1 МГц и до максимальной частоты при уровне выходного сигнала 0 дБм < -40 дБ
Характеристики сигнала прямоугольной формы
Диапазон частот 1 мкГц…5 МГц
Длительность фронта и среза Не более 20 нс
Выброс на вершине импульса на нагрузке 50 Ом 2%
Диапазон регулировки длительности импульса % от периода 0,1…99,9 с дискретностью 0,1%
Характеристики сигнала треугольной формы
Диапазон частот 1 мкГц…0,5 МГц
Диапазон регулировки симметрии % 0,0…100,0 с дискретностью 0,1%
Характеристики импульсного сигнала
Диапазон частот 1 мкГц…5 МГц
Длительность фронта и среза Не более 20 нс
Выброс на вершине импульса на нагрузке 50 Ом Не более 5%
Длительность импульса 28 нс…(Т-28 нс), где Т – период следования импульсов)
Характеристики сигнала произвольной формы
Частота дискретизации семпл/с 1 мксемпл/с…50 Мсемпл/с
Количество семплов в периоде 8…16384 (по каналу А);
8…2048 (по каналу В)
Разрядность АЦП по амплитуде 14 бит
Характеристики шумового сигнала
Сигнал типа «Белый шум» В полосе 30 МГц по уровню -3 дБ
Вероятность повторения цикла Более 50 лет
Характеристики в режиме постоянного напряжения
Выходное напряжение по каналу А 0…±10 В на нагрузке 1 МОм;
0…±5 В на нагрузке 50 Ом
Выходное напряжение по каналу В 0…±3 В на нагрузке 1 МОм;
0…±1,5 В на нагрузке 50 Ом
Разрешение 4 значащих разряда (В, мВ)
Амплитудные параметры выходного сигнала
Номинальное сопротивление нагрузки 1 МОм (High Z);  50 Ом
Единицы установки В (мВ) пик пик; В (мВ) скз; дБм
Диапазон установки амплитуды по каналу А (пик-пик) В диапазоне частот до 15 МГц 2 мВ…20 В/1 мВ…10 В (1 МОм/50 Ом)
В диапазоне частот более 15 МГц 2 мВ…10 В/1 мВ…5 В (1 МОм/50 ОМ)
Диапазон установки амплитуды по каналу В (пик-пик) 2 мВ…6В/1 мВ…3 В (1 МОм/50 Ом)
Предел допускаемой абсолютной погрешности установки амплитуды синусоидального сигнала на частоте 1 кГц ±(0,01U+2 мВ), где U – установленное значение амплитуды
Допускаемая относительная неравномерность уровня синусоидального сигнала относительно уровня на частоте 1 кГц, не более На частотах ниже 100 кГц ±0,2 дБ
На частотах 0,1…10 МГц ±0,5 дБ
На частотах выше 10 МГц ±1,0 дБ
Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу А На нагрузке 1 МОм ±(10 В – Uпик/2)
На нагрузке 50 Ом ±(5 В – Uпик/2), где Uпик – установленная амплитуда выходного сигнала (пик-пик)
Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу В На нагрузке 1 МОм ±(3 В – Uпик/2)
На нагрузке 50 Ом ±(1,5 В – Uпик/2), где Uпик – установленная амплитуда выходного сигнала (пик-пик)
Предел допускаемой абсолютной погрешности установки смещения выходного сигнала По каналу А ±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ;
±(0,01Uсм + 6 мВ) для Uсм ˃ 180 мВ
По каналу В ±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ, где Uсм – установленное значение смещения
Параметры модуляции (только для канала А)
Параметры амплитудной модуляции (АМ)
Источник сигнала модуляции Внутренний/Внешний
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы
Форма сигнала модуляции Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы
Частота модуляции 1 мкГц…100 кГц
Глубины модуляции % 0,0…120,0 с дискретностью 0,1%
Абсолютная погрешность установки глубины модуляции ±1% АМ
Параметры частотной модуляции (FМ)
Источник сигнала модуляции Внутренний/Внешний
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс
Форма сигнала модуляции Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы
Частота модуляции 1 мкГц…100 кГц
Девиация 0…Fнес/2, где Fнес – частота несущей
Относительная погрешность установки девиации 0,01Fд, где Fд – установленное значение девиации
Параметры фазовой модуляции (PМ)
Источник сигнала модуляции Внутренний/Внешний
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс
Форма сигнала модуляции Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы
Частота модуляции 1 мкГц…100 кГц
Глубина фазовой модуляции 0,0…360,0º с дискретностью 0,1º
Параметры цифровой частотной манипуляции (FSK)
Источник сигнала модуляции Внутренний/Внешний
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс
Скачок (изменение) частоты в импульсе 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
Частота импульсов манипуляции 1 мкГц…1 МГц
Параметры цифровой двоичной фазовой манипуляции (BPSK)
Источник сигнала модуляции Внутренний/Внешний
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы
Скачок (изменение) фазы в импульсе 0,0…360,0º с дискретностью 0,1º
Частота импульсов манипуляции 1 мкГц…1 МГц
Параметры цифровой амплитудной манипуляции (ASK)
Источник сигнала модуляции Внутренний/Внешний
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы
Скачок (изменение) амплитуды в импульсе На нагрузке 1 МОм 2 мВ…20 В (пик-пик)
На нагрузке 50 Ом 1 мВ…10 В (пик-пик)
Частота импульсов манипуляции 1 мкГц…1 МГц
Параметры в режиме качания  частоты (свипирования)
Режим запуска Внутренний, внешний, ручной
Режим свипирования Линейный, логарифмический
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс
Начальная частота свипирования 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
Конечная частота свипирования 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
Время свипирования 0,001…1000 с
Время удержания конечной частоты 0,000…1000 с
Время возврата к начальной частоте 0,000…1000 с
Параметры в режиме пакетной модуляции (Bust)
Режим запуска Внутренний, внешний, ручной
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы
Количество периодов несущей в пакете 1…106 с дискретностью 1
Период следования пакетов 1 мкс…1000с с дискретностью 1 мкс
Начальная фаза несущей в пакете 0,0…360,0º  с дискретностью 0,1º
Общие характеристики
Напряжение сети питания Переменное 100…240 В
Частота сети питания 47…63 Гц
Максимальная потребляемая мощность 30 ВА
Температура окружающей среды 0…40°С
Относительная влажность Не более 80%
Корпус (ширина х высота х длинна) мм 260 х 110 х 385
Корпус с амортизаторами 295 х 195 х 415
Масса 4 кг

Комплектация ПрофКиП Г6-27М

Наименование Количество
1. Генератор сигналов специальной формы ПрофКиП Г6-33 1
2. Кабель питания 1
3. Кабель интерфейсный USB и RS-232 1
4. Руководство по эксплуатации с методикой поверки 1
