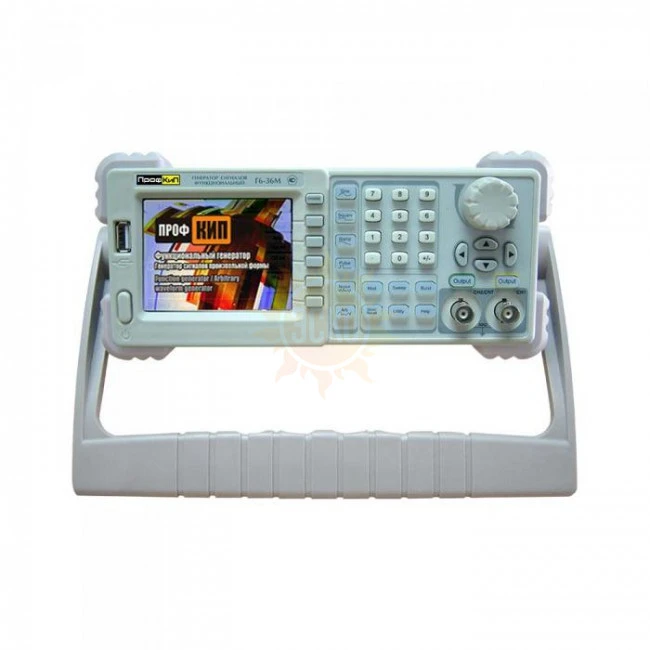

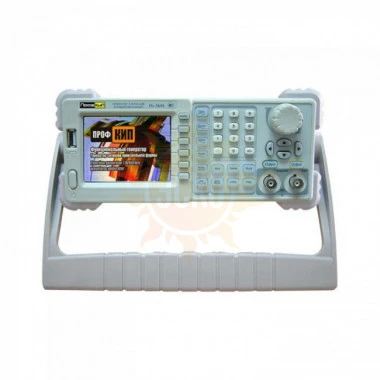

Генератор сигналов ПрофКиП Г6-36М
распечатать
до 16.10.2022
Описание ПрофКиП Г6-36М
Назначение генератора сигналов специальной формы ПрофКиП Г6-36М
Генератор сигналов специальной формы ПрофКиП Г6-36М – двухканальный функциональный генератор сигналов произвольной формы, меню которого содержит встроенную интерактивную справку по всем основным функциям (инструкция для прибора не требуется). В приборе используется технология прямого цифрового синтеза сигнала (DDS технология). Высококачественный быстрый ЦАП (14 бит) обеспечивает малые искажения и отсутствие фазового дрожания цифрового сигнала данных. Встроенный частотомер до 200 МГц с разрешением 1 мкГц. В генераторе сигналов специальной формы ПрофКиП Г6-36М реализована возможность рисования сигнала с применением различных видов модуляции, и возможностью подключение к ПК. Прибор имеет дискретизацию 125 МВыб/с, вертикальное разрешение 14 бит и большую длину памяти, что позволяет с высокой точностью обеспечивать синтез сигналов практически любой формы. Программное обеспечение обеспечивает 9 типов стандартных форм сигналов: синус, меандр, пилообразный, импульс, белый шум и т.д., которые отвечают всем основным потребностям для решения прикладных задач.
Особенности и преимущества генератора сигналов специальной формы ПрофКиП Г6-36М
▪ 2 канала 50 МГц
▪ Технология прямого цифрового синтеза (DDS)
▪ Дискретизация 125 МВыб/с с разрешением 14 бит
▪ Встроенный частотомер до 200 МГц
▪ Малые искажения
▪ Разрешение 1 мкГц
▪ Цветной ЖКИ дисплей 3.5 дюйма
▪ Два независимых канала, с возможностью их синхронизации и сдвига фазы
▪ 5 стандартных видов сигнала и 48 внутренних предустановок формы
▪ Возможность рисования формы сигнала
▪ Широкие возможности различных видов модуляции, свипирование, формирование импульсных последовательностей
▪ Интерактивное меню подсказок
▪ Большая энергонезависимая память
▪ Программное обеспечение
▪ Поддержка USB накопителей и подключение к ПК
Основные технические характеристики генератора сигналов специальной формы ПрофКиП Г6-36М
| Параметры | Значения |
| Максимальная частота выходного сигнала | 50 МГц |
| Количество выходных каналов | 2 |
| Частота дискретизации | 125 МВыб/с |
| Длина памяти для сигнала произвольной формы | 16000 точек |
| Разрешение по частоте | 1 мкГц |
| Форма выходного сигнала | синус, меандр, пилообразный, импульс, белый шум, произвольная форма |
| Синус, меандр, импульс, произвольная форма | 1 мкГц … 50 МГц |
| Пила /треугольник | 1 мкГц … 300 кГц |
| Белый шум Гаусса | 50 МГц (-0.3 дБ) |
| Модуляции | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная модуляция с подавлением несущей (DSB-AM), частотная манипуляция (FSK), амплитудная манипуляция (ASK), широтно-импульсная модуляция (PWM), пакетно-импульсная модуляция (PBM) |
| Частотомер | до 200 МГц |
| Интерфейс связи с ПК | USB |
Общие данные генератора сигналов специальной формы ПрофКиП Г6-36М
- Питание: 100 В … 240 В, 45 Гц … 66 Гц
- Габаритные размеры: 229х105х281 мм
- Вес: 2.5 кг
Комплект поставки генератора сигналов специальной формы ПрофКиП Г6-36М
| Наименование | Количество |
| Генератор сигналов специальной формы ПрофКиП Г6-36М | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Характеристики ПрофКиП Г6-36М
| Параметры | Значения |
|---|---|
| Максимальная частота выходного сигнала | 50 МГц |
| Количество выходных каналов | 2 |
| Частота дискретизации | 125 МВыб/с |
| Длина памяти для сигнала произвольной формы | 16000 точек |
| Разрешение по частоте | 1 мкГц |
| Форма выходного сигнала | синус, меандр, пилообразный, импульс, белый шум, произвольная форма |
| Синус, меандр, импульс, произвольная форма | 1 мкГц … 50 МГц |
| Пила /треугольник | 1 мкГц … 300 кГц |
| Белый шум Гаусса | 50 МГц (-0.3 дБ) |
| Модуляции | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная модуляция с подавлением несущей (DSB-AM), частотная манипуляция (FSK), амплитудная манипуляция (ASK), широтно-импульсная модуляция (PWM), пакетно-импульсная модуляция (PBM) |
| Частотомер | до 200 МГц |
| Интерфейс связи с ПК | USB |
Комплектация ПрофКиП Г6-36М
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов специальной формы ПрофКиП Г6-36М | 1 |
| 2. | Кабель питания | 1 |
| 3. | Руководство по эксплуатации | 1 |
