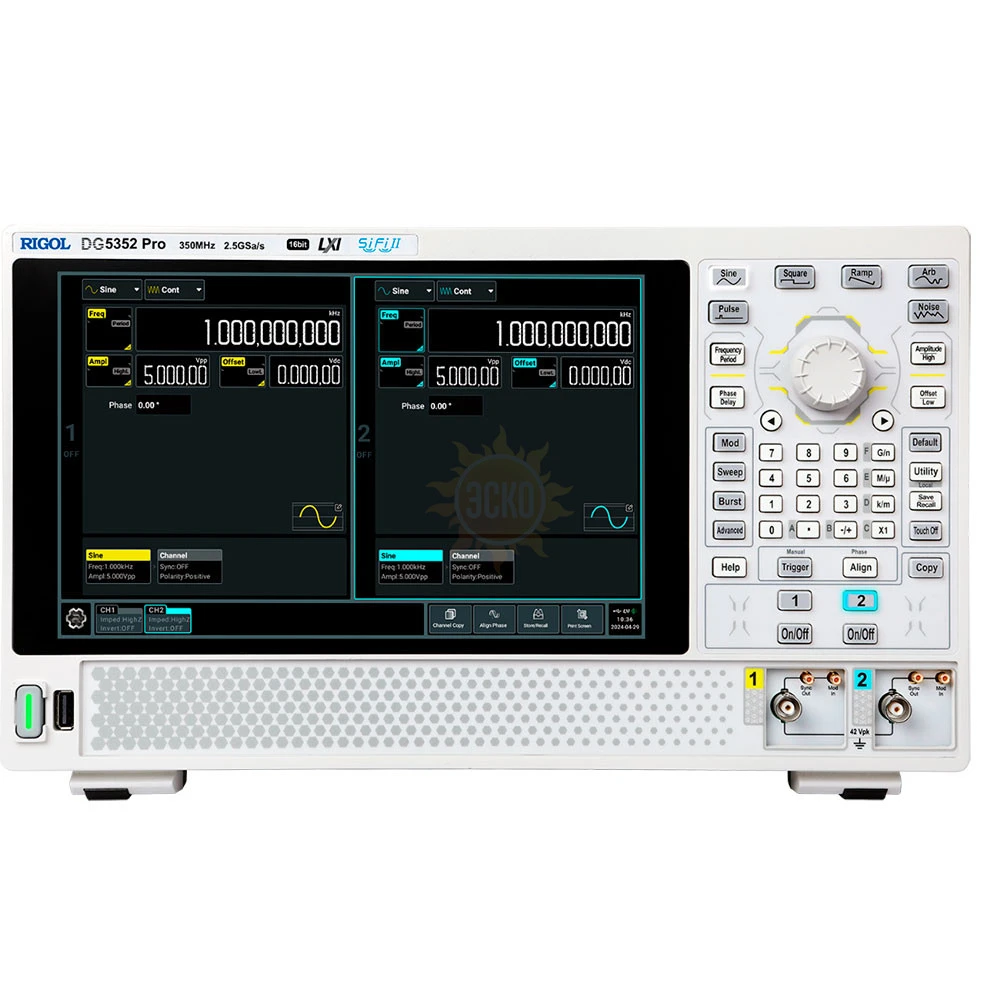

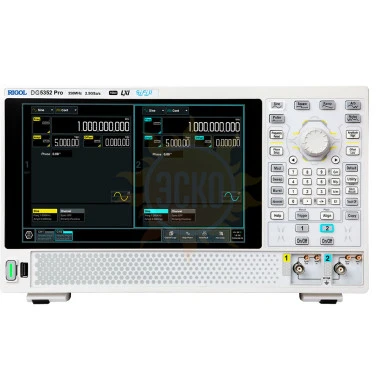

Rigol DG5352 Pro — Генератор сигналов 2 канала

распечатать описание в PDF

Rigol DG5352 Pro — Генератор сигналов 2 канала

Максимальная частота синусоидального сигнала

350 МГц

максимальная частота прямоугольного сигнала

170 МГц

Время нарастания фронта

0,8 нс

Максимальная частота импульсного сигнала

120 МГц

Минимальная длительность импульса

4,2 нс

Количество каналов

Частота дискретизации

2,5 Гвыб/с

Написать в

Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.

Запросите сейчас — зафиксируйте цену до возможного роста.

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Двухканальный генератор сигналов произвольной формы RIGOL DG5352 Pro - это многоцелевой прибор современного уровня, сочетающий различные возможности, включая функции формирования сигналов произвольной формы, сигналов с ППРЧ (псевдослучайная перестройка рабочей частоты - опционально) и цифровых сигналов (опционально).

Модель прибора RIGOL DG5352 Pro является младшей в линейке 2-х канальных генераторов сигналов произвольной формы и функциональных генераторов RIGOL DG5000 Pro, впервые появившихся на российском рынке в декабре 2024 года.

Генераторы сигналов RIGOL DG5000 Pro изготовляются на основе новой программно-аппаратной платформы "Si-Fi II" (сокращение от Signal Fidelity, собственная разработка специалистов предприятия-изготовителя), позволившей осуществить, благодаря применению ЦАП с разрешением 16 бит, с частотой дискретизацией до 2,5 Гвыб/сек цифровой синтез высококачественных выходных сигналов с уровнем джиттера менее 200 пс!

Основные функциональные инновации универсального генератора СПФ 2 канала с полосой до 350 МГц DG5352 Pro:

Изоляция заземления

Два выходных канала изолированы от шины заземления для исключения этого контура с целью предотвращения нежелательных токов утечки и помех, и улучшения показателей стабильности выходных сигналов. Максимальное изолированное постоянное напряжение составляет величины: ± 42 Впик.

Функция многоимпульсного выхода

Данная способность позволяет генерировать импульсные сигналы с регулируемым фронтом и шириной импульса, чтобы помочь инженерам быстро выполнить двойной импульсный тест.

Цифровая модуляция IQ

Быстрая генерация сигналов с цифровой модуляцией IQ полезна для таких приложений, как функция "произвольная форма волны", проверяющая производительность системы связи и цифровую обработку сигналов.

Различные внешние интерфейсы

Конструкция генераторов RIGOL DG5000 Pro предполагает наличие различных внешних интерфейсов, включая USB Host , USB Device, LAN и HDMI для различных сценариев тестирования.

Функционал встроенного генератора гармоник ( до 20-ой)

Генератор гармоник до 20-ой включительно обеспечивает более точный метод измерения для тестирования производительности высокочастотных устройств.

Различные типы модуляции

Поддерживаются аналоговые и цифровые типы модуляции, включая AM, FM, PM, ASK, FSK, PSK и PWM. Возможно применение внутренних и внешних источников модуляции.

Функция генерации последовательности сигналов

Режим генерация последовательности поддерживает список из до 512 форм сигналов с общей длиной выходной формы сигнала до 64 Мт/канал (128 Мт/канал опционально). Поддерживаются повтор, ожидание, событие и переход, которые . позволяют формирование сигналов, повторяющих множество тестовых случаев, которые необходимо выполнить последовательно за один раз, легко переключаясь с одного на другой.

Особенности пользовательского функционала универсального генератора СПФ 2 канала с полосой до 350 МГц DG5352 Pro:

Превосходный 10,1-дюймовый цветной сенсорный экран HD (разрешение 1280x800 пикс) поддерживает жесты касания и перетаскивания, что делает операции измерения более плавными и простыми.

Клавиши и ручка управления на передней панели оптимизированы для обеспечения лучшего взаимодействия и более плавных изменений параметров.

Питание от держателя батареи (опция) позволяет прибору быстро генерировать тестовые сигналы для использования вне помещений или в мобильном режиме, что обеспечивает продолжительную работу при отсутствии стационарного источника питания переменного тока.

два выходных канала, изолированных от земли для исключения наводок;
разрешение АЦП по вертикали: 16 бит;
максимальная частота дискретизации: 2,5 Гвыб/с;
максимальная частота выходного синусоидального сигнала: 350 МГц;
максимальная частота прямоугольного сигнала: 170 МГц;
время нарастания/спада прямоугольного фронта: <=0,8 нс;
максимальная частота импульсного сигнала: 120 МГц;
минимальная длительность импульса: 1,4 нс;
встроенный генератор гармоник: до 20-го порядка;
максимальная глубина памяти до 64 М точек/канал (опционально 128 Мвыб/канал);
формирование IQ-сигналов, последовательности импульсов, стандартных (шаблонных) сигналов, многотоновых сигналов;
посадочные места для крепления внешнего батарейного отсека (блока аккумуляторов) для проведения измерений в условиях отсутствия сети переменного тока;
большой цветной сенсорный экран высокого разрешения с диагональю 10,1 дюйма для отображения параметров настройки и статуса по 2-м каналам одновременно;
дистанционное управление через Web Control;
вход/выход опорной частоты; входы/выходы сигналов синхронизации;
входы внешних модулирующих сигналов;
коммуникационные интерфейсы USB, LAN, HDMI.

Сравнительные характеристики генераторов серии DG5000 Pro:

Параметр	DG5252 Pro	DG5352 Pro	DG5502 Pro
Число каналов	2	2	2
Максимальная выходная частота	250 МГц	350 МГц	500 МГц
Частота дискретизации	2,5 Гвыб/сек
Габариты (Ш х В х Г)	358 х 215 х 122 мм
Масса	4,2 кг

Технические характеристики универсального генератора СПФ 2 канала с полосой до 350 МГц DG5352 Pro:

Параметр		Значение
Количество выходных каналов		2
Максимальное значение выходной частоты		350 МГц
Частота дискретизации сигналов произвольной формы		2,5 Гвыб/с
Вертикальное разрешение		16 бит
Пределы рассинхронизация каналов		-200 нс ~ + 200 нс
Глубина памяти хранения сигналов		64 Мвыб/канал; 128 Мвыб/канал (опция)
Формы выходных сигналов
Виды выходных сигналов		Непрерывный, модулированный, развертка пакетный, расширенный
Типы сигналов		синусоидальный, прямоугольный, пилообразный, импульс, шум, произвольная форма, гармонический
Виды поддерживаемой модуляции		АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, суммирование (наложение модуляций)
Режимы развёртки		Линейная развертка по частоте, логарифмическая развертка, ступенчатая развертка
Пакеты импульсов		N, повторяющиеся
Формы сигналов		Cтандартные: произвольной формы, псевдослучайная двоичная последовательность (PRBS) Опционные: последовательности, многоимпульсный, многотональный, шаблонные, IQ
Выходные характеристики
Размах выходного сигнала (50 Ом)		≤ 100 МГц: 1 мВ_{ПИК-ПИК} ~ 10 В_{ПИК-ПИК} ≤ 250 МГц: 1 мВ_{ПИК-ПИК} ~ 5 В_{ПИК-ПИК} ≤ 350 МГц: 1 мВ_{ПИК-ПИК} ~ 2 В_{ПИК-ПИК} ≤ 500 МГц: 1 мВ_{ПИК-ПИК} ~ 1 В_{ПИК-ПИК}
Точность установки		± (1 % от установленного значения + 1 мВ_{ПИК-ПИК})
Разрешение		0,1 мВ_{ПИК-ПИК}; 0,1 мВ СКЗ; 1 мВ; 0,1 дБм или 4 бита (в зависимости от того, что меньше)
Устанавливаемые единицы отображения		В_{ПИК-ПИК}, В СКЗ, дБм, В
Смещение, 50 Ом		Диапазон: ±5 В_{ПИК-ПИК}(AC+DC) Погрешность: ±(1% от установленного значения + 1 мВ + 0,5% от амплитуды (В_{ПИК-ПИК}) Разрешение: 1 мВ или 4 бита
Выходное сопротивление, тип. (амплитуда 0 дБм, смещение 0 В)		50 Ом ±1 %
Настройка импеданса нагрузки		Настраиваемая нагрузка: от 1 Ом до 10 кОм; Высокое сопротивление
Изоляция		Оба канала изолированы от шасси Максимальное напряжение изоляции постоянного тока составляет ±42 В_пик Изоляция между двумя каналами отсутствует.
Защита		Автоматически отключает вывод сигнала при перегрузке
Частотные характеристики
Синусоидальный сигнал		Режим непрерывного сигнала: 1 мкГц ~ 250 МГц (350 Мгц или 500 МГц)
Прямоугольный сигнал		Режим непрерывного сигнала: 1 мкГц ~ 170 МГц Режим модуляции/пакетный режим: 1 мкГц ~ 120 МГц
Пилообразный сигнал		Режим непрерывного сигнала: 1 мкГц ~ 5 МГц Режим модуляции/пакетный режим: 1 мкГц ~ 2,5 МГц
Импульсный сигнал		от 1 мкГц до 120 МГц
Произвольная форма		от 1 мкГц до 100 МГц
Гармоники		1 мкГц ...125 МГц (... 175 МГц или ... 250 МГц)
Шум (по уровню -3 дБ)		500 МГц (при 0 дБм)
Разрешение выходной частоты		1 мкГц или 12 бит
Точность (при 0°C ~ 50°C)		±1 ppm от установленного значения (кроме сигналов произвольной формы) ±1 ppm от установленного значения + 1 мкГц (сигналы произвольной формы)
Синусоидальный сигнал
Неравномерность амплитуд (относительно 1 кГц, 0 дБм)		< 5 МГц: ± 0,1 дБ ≥ 5 МГц ~ < 50 МГц: ± 0,2 дБ ≥50 МГц ~ < 100 МГц: ± 0,5 дБ ≥ 100 МГц ~ 200 МГц: ± 1,0 дБ ≥ 200 МГц: ±2,0 дБ
Гармонические искажения, тип (0 дБм)		10 Гц ~ <10 МГц: < -60 дБн ≥10 МГц ~ <50 МГц: < -50 дБн ≥50 МГц ~ <200 МГц: < -45 дБн ≥ 200 МГц : < -35 дБн
Общие гармонические искажения, тип (0 дБм)		< 0,1 % (10 Гц ~ 20 кГц)
Негармонические искажения, тип (0 дБм)		10 Гц ~ <10 МГц: < -60 дБн ≥10 МГц ~ <50 МГц: < -55 дБн ≥ 50 МГц : < -45 дБн + 6дБн/октаву
Фазовый шум (0 дБм@10 кГц)		20 МГц: < -105 дБн/Гц
Остаточный тактовый шум, тип (0 дБм)		- 60 дБм
Фаза		- 360º ~ + 360º, разрешение 0,01º
Прямоугольный сигнал
Время нарастания / спада, тип при 0 дБм, 50 Ω		≤ 0,8 нс
Выброс, при 0 дБм и f > 1 кГц		< 5 %
Джиттер (СКЗ) при 0 дБм и f> 1 кГц		200 пс
Фаза		- 360º ~ + 360º, разрешение 0,01º
Пилообразный сигнал
Нелинейность (1 кГц, 0 дБм, симметрия 99,9 %, в диапазоне амплитуд 10-90 %		< 0,1 % от пик. мощности
Симметрия (ограничена периодом пилообразной волны)		0,1 ~ 99,9 %
Фаза		- 360º ~ + 360º, разрешение 0,01º
Импульсный сигнал
Длительность импульса		4,2 нс ~ 999,9 кс
Разрешение ширины импульса		100 пс или 5 бит
Рабочий цикл		0,01 % ~ 99,99 %
Время нарастания/спада		1,4 нс ~ 1 с (ограничено шириной импульса)
Выброс (0 дБм, f >1 кГц)		< 5 %
Джиттер (СКЗ) 0 дБм, >1 кГц		200 пс
Фаза		- 360º ~ + 360º, разрешение 0,01º
Шум
Тип		Белый шум
Произвольная форма
Тип		Встроенная форма сигнала; cформированная и записанная пользователем форма сигнала
Время нарастания / спада при 0 дБм		≤ 3,5 нс
Джиттер (СКЗ) 0 дБм, 0 дБм		200 пс
Фаза		- 360º ~ + 360º, разрешение 0,01º
Гармоники
Порядок гармоник		≤ 20
Тип гармоник		Последовательные гармоники, смешанные гармоники
Амплитуда гармоник		Настраивается для каждой гармоники индивидуально
Фаза гармоник		Настраивается для каждой гармоники индивидуально
Модуляция
Типы поддерживаемой модуляции		AM, FM, PM, ASK, FSK, PSK, PWM, SUM
AM	несущая	синусоидальная, прямоугольная, пилообразная, произвольная форма (кроме постоянного тока)
	источник модуляции	внутренний, внешний
	порт внешней модуляции	на передней панели
	форма сигнала внутренней модуляции	синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная, шум, произвольная форма
	глубина модуляции	0 %~120 %
	модулирующие частоты внутренней модуляции	1 мГц~1 МГц
ЧМ	несущая	синусоидальная, прямоугольная, пилообразная, произвольная (кроме постоянного тока)
	источник модуляции	внутренний, внешний
	форма сигнала внутренней модуляции	синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная а, шум, произвольная
	модулирующие частоты внутренней модуляции	1 мГц~1 МГц
ФМ	несущая	синусоидальная, прямоугольная, пилообразная, произвольная (кроме постоянного тока)
	источник модуляции	внутренний, внешний
	форма сигнала внутренней модуляции	синусоидальная , прямоугольная , треугольная , нарастающая/спадающая пилообразная , шум, произвольная
	модулирующие частоты внутренней модуляции	1 мГц~1 МГц
	фаза	0º ~ + 360º, разрешение 0,01º
ASK, FSK, PSK	несущая	синусоидальная , прямоугольная , пилообразная , произвольная (кроме постоянного тока)
	источник модуляции	внутренний, внешний
	порт входа сигнала внешней модуляции	на передней панели, на задней панели
	модулирующие частоты внутренней модуляции	1 мГц~1 МГц
	количество позиций	2
ШИМ	несущая	импульсный сигнал
	источник модуляции	внутренний, внешний
	порт входа сигнала внешней модуляции	на передней панели, на задней панели
	форма сигнала внутренней модуляции	синусоидальная , прямоугольная , треугольная , нарастающая/спадающая пилообразная , шум, произвольная
	модулирующие частоты внутренней модуляции	1 мГц~1 МГц
	ширина заполнения	0 %~49,99 % периода импульса
SUM (добавление к выходному сигналу дополнительного сигнала)	несущая	синусоидальная , прямоугольная , пилообразная , произвольная (кроме постоянного тока)
	формы добавляемых сигналов	синусоидальная, прямоугольная , пилообразная , шум, произвольная
	диапазон суммирования	0 %~100 % от заданного значения размаха сигнала (В_{ПИК-ПИК})
Пакетные последовательности
Несущая		синусоидальная , прямоугольная, пилообразная , шум, произвольная (кроме постоянного тока)
Количество пакетов		1 ~ 1 000 000 или без ограничений
Период пакета		4 мкс ~ 8000 с
Фаза пакета		- 360º ~ + 360º, разрешение 0,01º
Задержка запуска		0 ~ 85 с
Источник		внешний триггер
Синхронизация		внутренний триггер, внешний нарастающий фронт, внешний спадающий фронт, задаваемый пользователем триггер, синхронизированный запуск (только в удаленном режиме)
Характеристики развёртки
Тип		линейная, логарифмическая, ступенчатая
Несущая		синусоидальная , прямоугольная , пилообразная , произвольная (кроме постоянного тока)
Время сканирования		1 мс ~ 250 000 с
Время удержания/возврата		0 ~ 3600 с
Направление		вверх, вниз
Источник синхронизации		внутренняя, внешняя, нарастающий фронт, спадающий фронт, задаваемый пользователем
Метка		задний фронт синхросигнала (программируется)
Диапазон настройки начальной/конечной частоты развертки
Синусоидальный сигнал		1 мкГц ~ 350 МГц
Прямоугольный сигнал		1 мкГц ~ 120 МГц
Пилообразный сигнал		1 мкГц ~ 2,5 МГц
Сигнал произвольной формы		1 мкГц ~ 100 МГц
Дополнительные режимы
Типы		произвольная , последовательности, PRBS, многоимпульсный, многотональный, шаблоны, IQ
Частота дискретизации сигнала произвольной формы		1 мкВыб/с ~ 1,25 Гвыб/с
Последовательности
Частота дискретизации		1 мквыб/с ~ 1,25 Гвыб/с
Точность частоты дискретизации		10^-6 выб/с
Разрешение частоты дискретизации		1 мквыб/с или 12 бит
Глубина записи сигнала		32 точки/канал ~ 64 Мточек/канал (128 Мточек/канал – опционально)
Количество сигналов		512
Количество циклов		1 ~ 256
Время синхронизации		4 мкс~8000 с
PRBS (псевдослучайная последовательность)
Скорость передачи данных		1 мкбит/с~300 Мбит/с
Длина последовательности		2sup
Длительность фронта		2 нс~1 мкс
Джиттер (СКЗ)		200 пс
Многоимпульсный режим
Количество импульсов		2~30
Задержка		5 мкс~1 с
Длительность высокого/низкого уровня		20 нс~150 мкс
Длительность фронта		2 нс~1 мкс
Многотональный режим
Количество тонов		2 ~ 16
Шаблоные сигналы
Скорость передачи данных		1 мкбод~300 Мбод
Метод ввода		Из шаблона, из файла
Тип кодирования		NRZ, RZ, манчестер
Форматы данных		Двоичный, шестнадцатеричный (поддерживает кодировку 4B5B), символьный KD (поддерживает кодировку 8B10B)
Максимальная длина элемента кода		Шаблон: 4000 бит (двоичный), 1000 бит (шестнадцатеричный/символ KD) Файл: 128 Мбит (двоичный), 32 Мбит (шестнадцатеричная запись/KD)
Амплитуда по умолчанию		ТТЛ, КМОП5,0, КМОП3,3, КМОП2,5, КМОП1.8, ECL, PECL
IQ
Скорость кода		100 выб/с~100 млн. выб/с
Длина кода		10 ~ 20 M
Тип модуляции		BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
Режим кодирования		ВЫКЛ, дифференциальное кодирование, кодирование Грея, дифференциальное + кодирование Грея
Центральная частота		0~500 МГц
Параметры дополнительных входов / выходов
Вход внешней модуляции
Диапазон ввода		ASK, FSK, PSK: логический уровень 3,3 В. AM, FM, PM, PWM: ±5 В во всем диапазоне
Диапазон частот		Передняя панель SMB: DC ~ 100 кГц (1 Мвыб/с) BNC на задней панели: DC ~ 10 Мбит/с
Входное сопротивление		10 кОм
Виды модуляции		ASK, FSK, PSK: BNC (задняя панель) или SMB (передняя панель) опционально AM, FM, PM, PWM: SMB (передняя панель)
Внешний триггерный/стробируемый пакетный вход
Совместимость		TTL
Входное сопротивление		10 кОм
Фронт		Передний/задний (опционально)
Минимальная длительность импульса		100 нс
Диапазон задержки запуска		0 ~ 85 с
Разрешение задержки запуска		100 пс или 5 бит
Джиттер (СКЗ), типичный (от входа триггера до выхода сигнала, пакетный режим)		800 пс
Разъем		BNC (задняя панель)
Триггерный выход
Уровень		3,3 В CMOS
Выходное сопротивление		50 Ом
Джиттер (среднеквадратичное значение) Типичный (режим выхода CW)		400 пс
Разъем		BNC (задняя панель)
Выход синхронизации
Совместимость		TTL
Импеданс		50 Ом
Разъем		SMB (передняя панель)
Вход опорной частоты 10 МГц
Импеданс		1 кОм
Разъём		BNC
Развязка		AC
Уровень входных сигналов		100 мВ_{ПИК-ПИК} ~ 5 В_{ПИК-ПИК}
Допустимый разброс входного сигнала (более-блокировка)		10 МГц ± 100 Гц
Выход опорной частоты 10 МГц
Импеданс		50 Ом
Разъём		BNC, задняя панель
Развязка		AC
Уровень выходных сигналов, тип, 50 Ом		1,2 В_{ПИК-ПИК}
Защита
Защита от перенапряжения		Защита от перенапряжения срабатывает в следующих двух случаях: Настройка амплитуды прибора превышает 4 В пик-пик, или выходной сигнал превышает 2 В постоянного тока, а входное напряжение превышает ±12×(1±5%)В (< 10 кГц). Напряжение разрушения: ±18 (В переменного + постоянного тока). Амплитуда прибора установлена меньше или равна 4 В (размах), или выходной сигнал меньше 2 В постоянного тока, а входное напряжение превышает ±2,5×(1±5%) В (<10 кГц). Разрушающее напряжение: ±3,5 (В переменного + постоянного тока).
Общие характеристики
Тип дисплея		10,1” сенсорный экран цветного изображения 1280 х 800, 16:9
Время выхода на рабочий режим		не менее 30 минут
Внутренняя энергонезависимая память		128 ГБ
Электропитание		AC 100–240 В, 47–63 Гц или 115 В, 360–440 Гц
Потребляемая мощность		не более 210 Вт
Рабочий диапазон температур		от 0 °C до +40 °C
Габариты		358 х 215 х 122 мм (5U)
Вес		4,2 кг
Коммуникационные интерфейсы
LAN		1 штука, задняя панель, интерфейс 10/100 BASE-T, поддержка LXI-C
Web Control		IP-адрес
HDMI		видеовыход высокой четкости на задней панели (тип A)
USB 3.0 Host		1 штука, передняя панель
USB 3.0 Device		1 штука, задняя панель, поддержка протокола TMC
