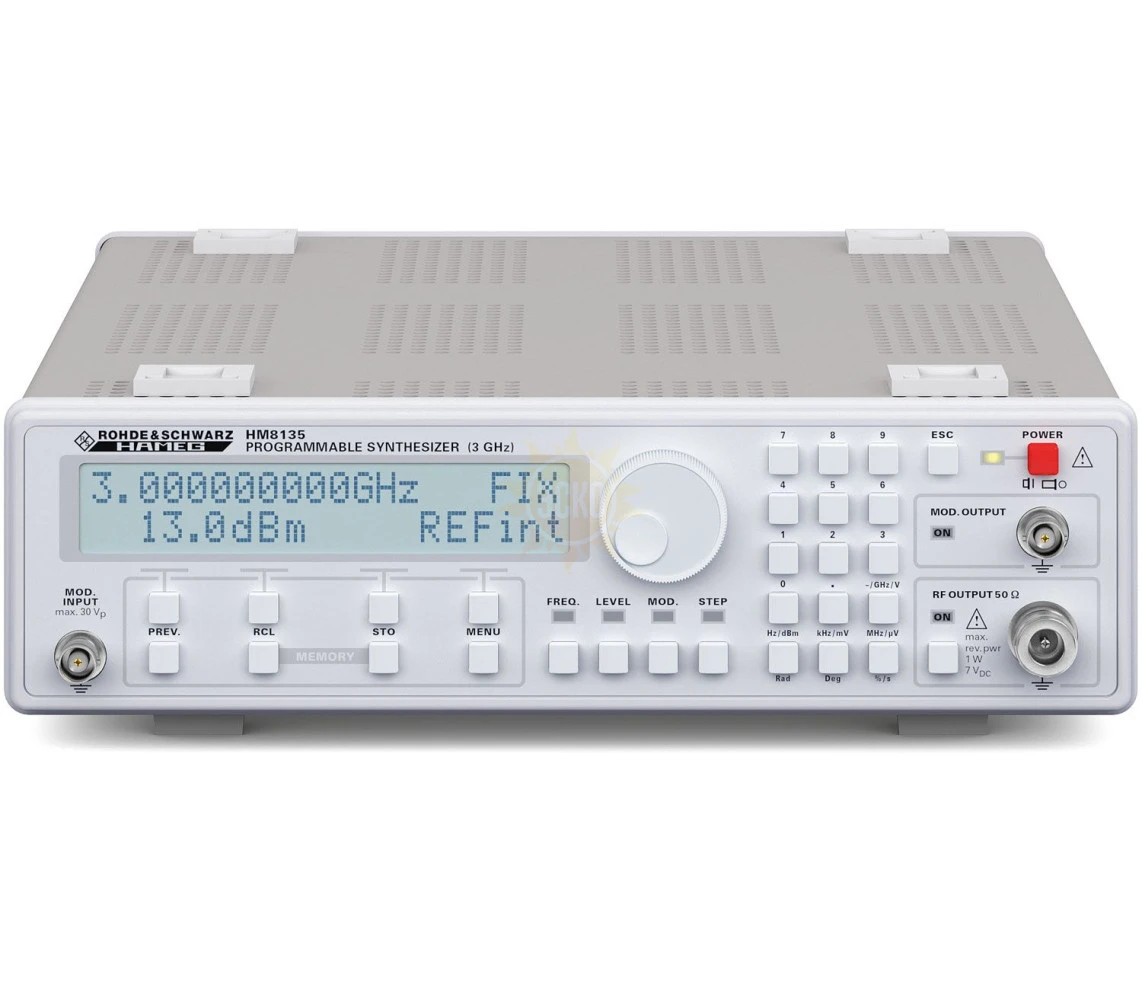

HM8135-X — генератор высоких частот (3 ГГц) с термостатированным кварцевым генератором (OCXO)

Артикул: 3593.0597.02

Выдающийся диапазон частот 1 Гц…1,2 ГГц (модель HM8134-3/3X) или до 3ГГц (модель HM8135/X)

Снят с производства
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  3 года
ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

Описание Rohde & Schwarz HM8135-X

Генераторы высоких частот являются идеальными приборами для проведения производственных испытаний в самых различных областях. Не смотря на то, что являются приборами низкого уровня цен, они обладают весьма неплохими техническими характеристиками. В сочетании с другими компактными устройствами можно с легкостью создавать недорогие высокопроизводительные измерительные системы.

Особенности генератора высоких частот (3 ГГц) с термостатированным кварцевым генератором (OCXO) HM8135-X:

  • Диапазон частот 1 Гц…3 ГГц;
  • Выходной уровень -135 … +13 дБмВт;
  • Разрешение по частоте 1 Гц (время установки <10 мс);
  • Вход внешнего сигнала опорной частоты (10 МГц);
  • Виды модуляции: AM, ЧМ, импульсная, ФМ, ЧМн, ФМн;
  • Внутренний модулятор (синусоидальный, прямоугольный, треугольный, пилообразный сигналы) 10 Гц…200 кГц;
  • Высокая спектральная чистота;
  • Хранение в памяти до 10 конфигураций, в том числе конфигурации запуска;
  • Температурная стабильность опорного генератора OCXO ±1 х 10-8;
  • Гальванически развязанный сдвоенный интерфейс USB/RS-232, опционально IEEE-488 (GPIB).

Характеристики Rohde & Schwarz HM8135-X

Параметр HM8134-3
HM8134-3X
HM8135
HM8135-X
Заглавие
Диапазон частот 1 Гц – 1,2 ГГц 1 Гц – 3 ГГц
Разрешающая способность 1 Гц
Время установки <10 мс
Источник опорной частоты 10 МГц
Температурная нестабильность (0…50 °C) +/-0,5 х 10-6 (TCXO) HM8134-3, HM8135
+/-1 х 10-8 (OCXO) HM8134-3X, HM8135-X
Старение +/-1 х 10-6/год (TCXO) HM8134-3, HM8135
+/-1 х 10-9/день(OCXO) HM8134-3X, HM8135-X
Чистота спектра (без модуляции)
Гармонические составляющие ≤ -35 дБн
Негармонические составляющие ≤ -55 дБн ≤-50 дБн
Фазовый шум (отстройка от несущей 20 кГц)
1000 МГц ≤ f < 1200 МГц ≤ -95 дБн/Гц
1 ГГц ≤ f < 2 ГГц   ≤-95 дБн/Гц
Уровень выходного сигнала от -127 до +13 дБмВт от -135 до +13 дБмВт
Разрешающая способность 0,1 дБ
Импеданс 50 Ом
Виды модуляции АМ, ЧМ, ФМ, ЧМн, ФМн, ИМ
Источники модуляции
Внутренний 10 Гц - 150 кГц синус 10 Гц - 200 кГц синус
10 Гц - 20 кГц прямоугольный, треугольный, пилообразный
Внешний Импеданс: 10 кОм II 50 пФ
Входной уровень: 2 Вразмах на всю шкалу
Параметры АМ Коэффициент модуляции: 0-100 %
Точность установки: ±4 %
Параметры ЧМ Девиация: +/-200 Гц до 400 кГц
Точность установки: +/-3 %
Параметры ФМ Девиация: 0-3,14 рад (<16 МГц) 0-10 рад (>16 МГц);
Погрешность: +/-5 % до 1 кГц + остаточная ФМ
Параметры ЧМн Диапазон (F0…F1): от 16 МГц до 1,2 ГГц / 3 ГГц;
Режим: 2FSK; Источник данных: внешний;
Максимальная скорость передачи: 10 кбит/с
Параметры ФМн Режим: 2PSK; Источник данных: внешний;
Максимальная скорость передачи: 10 кбит/с
Параметры ИМ Время нарастания/спада: <50 нс (тип. <10 нс);
Максимальная частота: 2,5 МГц; Задержка: <100 нс
Режим качания частоты (развертка по частоте)
Диапазон от 1 МГц до 1,2 ГГц от 1 МГц до 3 ГГц
Глубина от 500 Гц до 1,199 ГГц от 500 Гц до 2,999 ГГц
Время качания (развертки) 20 мс - 5 с
Общие характеристики
Интерфейсы USB/RS-232 (HO820)
IEEE-488 (GPIB) (HO880)
Питание 115 - 230 В +/-10 %, 50/60 Гц, CAT II
Потребляемая мощность 40 ВА
Диапазон рабочих температур от +5 до +40 °C
Габариты (Ш x В x Г) 285 x 75 x 365 мм
Масса 5 кг





Комплектация Rohde & Schwarz HM8135-X

Наименование Количество
1. Генератор высоких частот HM8135-Х 1
2. Кабель питания 1
3. Краткое руководство 1
4. Компакт-диск с руководствами по эксплуатации и обслуживанию 1
