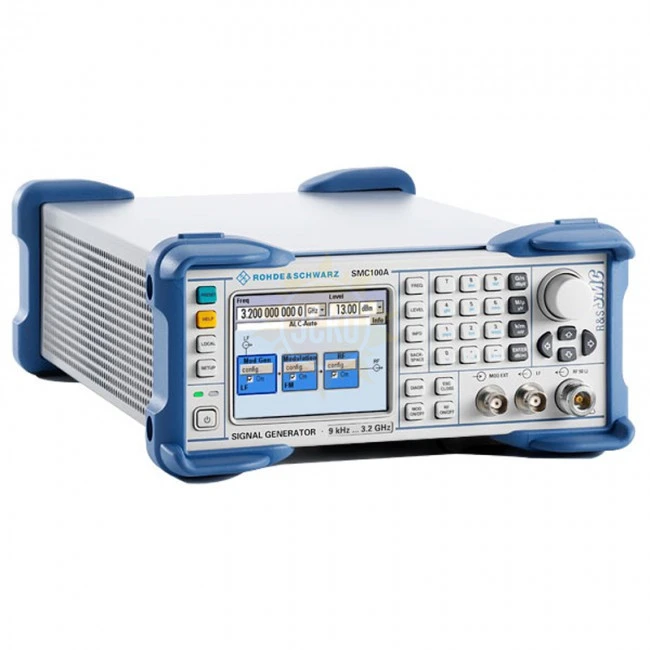

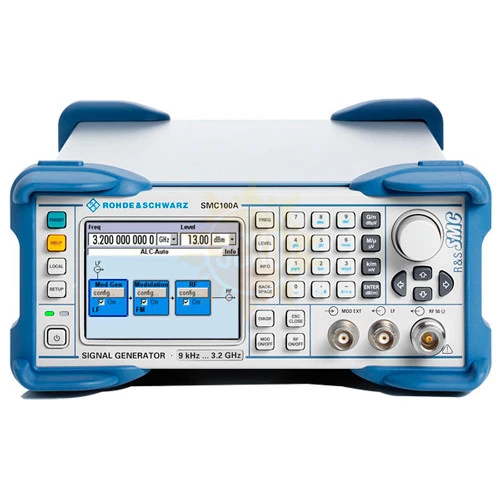

Генератор сигналов Rohde & Schwarz SMC100A

распечатать описание в PDF

Артикул: 1411.4002.02

Модель R&S®SMC100A устанавливает новые стандарты для привлекательных по цене генераторов сигналов.

Количество каналов

Частотный диапазон ОТ

9 кГц

Частотный диапазон ДО

3,2 ГГц

Виды модуляции

АМ, ЧМ, ФМ, ИМ

Интерфейс

GPIB, USB, LAN

Цена по запросу

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 1 год

Госреестр 40991-09
до 23.09.2024

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

100% белая официальная поставка техники

Описание Rohde & Schwarz SMC100A

Модель R&S®SMC100A устанавливает новые стандарты для привлекательных по цене генераторов сигналов. Генератор имеет минимальные размеры и наилучшее соотношение между стоимостью и техническими характеристиками в своем классе.

Генератор сигналов с наилучшим в своем классе соотношением между стоимостью и техническими характеристиками
Генератор сигналов с минимальными в своем классе размерами (½ x 19", 2 единицы по высоте)
Диапазон частот от 9 кГц до 1,1 или 3,2 ГГц
Максимальное значение выходного уровня >+17 дБмВт
АМ/ЧМ/ФМ/импульсная модуляция в стандартной конфигурации
Низкая общая стоимость эксплуатационных расходов

Технические характеристики

Частота
Диапазон частот	частотная опция R&S®SMC-B101	от 9 кГц до 1,1 ГГц
	частотная опция R&S®SMC-B103	от 9 кГц до 3,2 ГГц
Время установки	режим SCPI
Уровень
Максимальная выходная мощность	f = от 200 кГц до 3,2 ГГц	>+13 дБмВт
	f ≥ 500 кГц	> +17 дБмВт (ном.) в режиме расширенного диапазона
Погрешность уровня	f = от 200 кГц до 3,2 ГГц	<0,9 дБ
Погрешность уровня	АРУ ВКЛ., режим АВТО, T = от 18 до 33°C	<0,9 дБ
Время установки	режим SCPI
Уровень обратного сигнала	f = от 1 МГц до 1 ГГц	50 Вт/50 В
	f = от 1 ГГц до 2 ГГц	25 Вт/50 В
	f = от 2 ГГц до 3,2 ГГц	10 Вт/50 В
Чистота спектра
Негармонические составляющие	отстройка от несущей >10 кГц,	<–60 дБн (ном. –72 дБн)
Негармонические составляющие	f ≤ 1600 МГц	<–60 дБн (ном. –72 дБн)
Фазовый шум SSB	f = 1 ГГц	<–105 дБн (ном. –111 дБн)
	отстройка от несущей = 20 кГц
	полоса измерения 1 Гц
Широкополосный шум	f > 1 МГц, уровень >5 дБмВт	<–138 дБн (ном. –148 дБн)
	отстройка от несущей >10 МГц
	полоса измерения 1 Гц
Поддерживаемые режимы модуляции
АМ		стандартная конфигурация
Глубина АМ		от 0 до 100 %
ЧМ/ФМ		стандартная конфигурация
Максимальная девиация ЧМ	f > 1,6 ГГц	4 МГц
Максимальная девиация ФМ	f > 1,6 ГГц	40 рад.
Импульсная		стандартная конфигурация
Время нарастания/спада
Минимальная ширина импульса	со встроенным импульсным генератором	1 мкс
Отношение вкл/выкл		>80 дБ

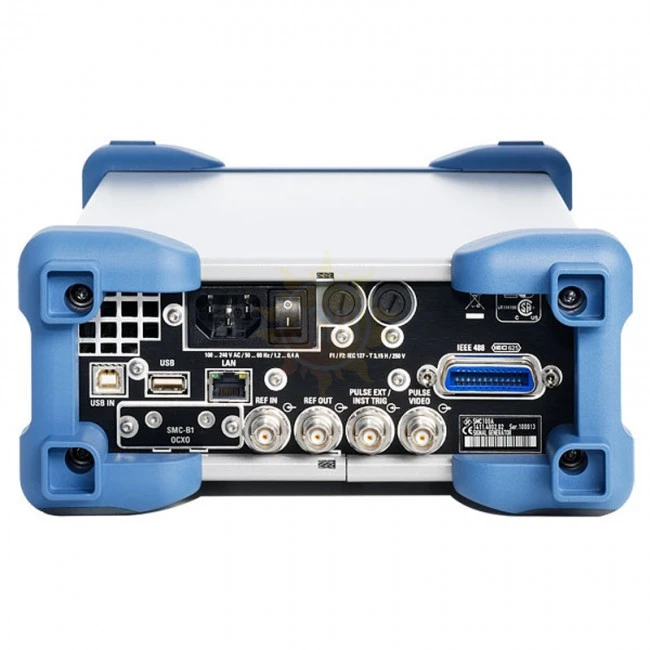

Интерфейсы
Дистанционное управление		шина IEC/IEEE (с опцией R&S®SMC-K4)
		Ethernet (TCP/IP)
		USB
Периферия		USB
