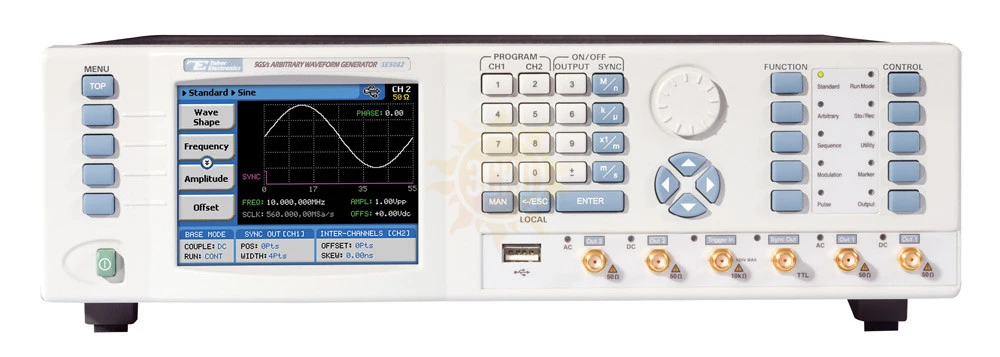

Генератор сигналов SE5082

распечатать описание в PDF

Артикул: 575002

Количество каналов

Частотный диапазон ОТ

1 Гц

Частотный диапазон ДО

2,5 ГГц

Виды модуляции

ЧМн, ФМн, АМ, ЧМ, I/Q

ГКЧ

да

Интерфейс

GPIB, USB, LAN

цена по запросу

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 5 лет

Особенности генератора сигналов произвольной формы SE5082:

Число выходных каналов: 2;
Максимальная частота выходного сигнала: до 2,5 ГГц – синус, до 1,25 ГГц – меандр/ импульс, до 300 МГц для остальных;
Опция Module-RF для увеличения частоты выходного сигнала до 7 ГГц (субдискретизация сигнала во второй зоне Найквиста);
Частота дискретизации до 5 ГГц;
Амплитуда сигнала до 2 Впик-пик на нагрузке 50 Ом (дифференциальный выход), до 4 Впик-пик с опцией Module-HV;
Длительность фронта/среза ≤200 пс;
Работа с несколькими зонами Найквиста (до 4-й зоны);
Разрядность ЦАП 14 бит;
Регулировка временного сдвига между каналами от -3нс до +3 нс с разрешением 10 пс;
Независимая или синхронизированная работа каналов ;
Память для формирования сигнала 32 МБ (опция – 64 МБ);
Различные Виды модуляции: АМ, ЧМ, ГКЧ, ЧМн, АМн, (n)PSК, (n)QAM;
Специальный интерфейс управления последовательностью;
Интеллектуальные системы запуска: удержание, ожидание, детектирование, прерывание или перезапуск;
Генератор линейно-изменяющейся частоты (Chirp);
Упрощённый режим формирования и контроля формирования последовательностей в сегментированном режиме;
ПО для формирования сигнала произвольной формы;
Синхронизация нескольких генераторов;
Большой цветной ЖК-дисплей (диагональ 4 дюйма);
Интерфейсы ДУ: USB, LAN, GPIB;

Технические характеристики генератора сигналов произвольной формы SE5082:

Параметры	Значение
Количество каналов	2
Частотный диапазон ОТ	1 Гц
Частотный диапазон ДО	2,5 ГГц
Опорный генератор (погрешность установки частоты)	±1×10^-6
Выходной уровень (минимум)	Несимметричный- 100 мВпик-пик, Дифференциальный- 200 мВпик-пик
Выходной уровень (максимум)	Несимметричный-1,5 Впик-пик, Дифференциальный 3 Впик-пик
Выходной импеданс (Ом)	50
ЦАП (бит)	12
Память (СПФ)	16 МБ, опция - 32 МБ, опция 64 МБ
Виды модуляции	АМ, ЧМ, ЧМн, ФМн, АМн, BPSK, QPSK, OQPSK, PI/4 DQPSK, 8PSK
ГКЧ	да
BURST Пакетный режим	да
Экран (см, разрешение)	ЖК, 10 см
Особенности	Формирование непрерывных гармонических синусоидальных колебаний, импульсов с длительностью фронта / среза < 150 пс, произвольной импульсной последовательности (pattern composer/PRBS) и сигналов произвольной формы. Память для сохранения форм сигналов (запись/ вызов)
Интерфейс	USB, LAN, GPIB

Комплектация SE5082

Комплект поставки SE5082

№	Наименование	Количество
1	Генератор сигналов произвольной формы SE5082	1
2	Сетевой шнур	1
3	Руководство по эксплуатации	1
4	ПО	1
