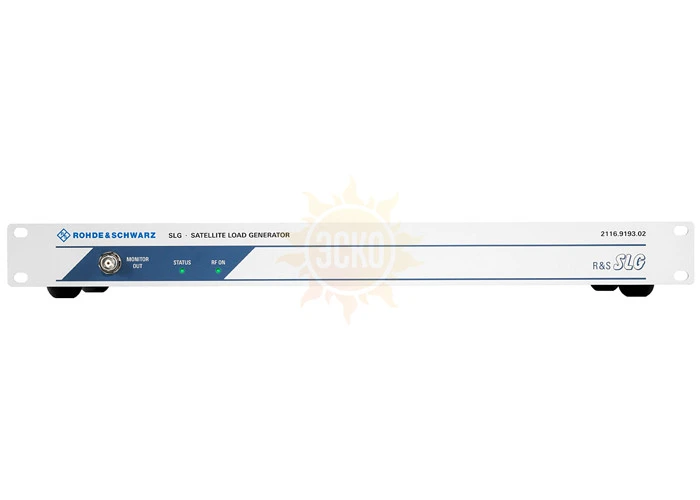

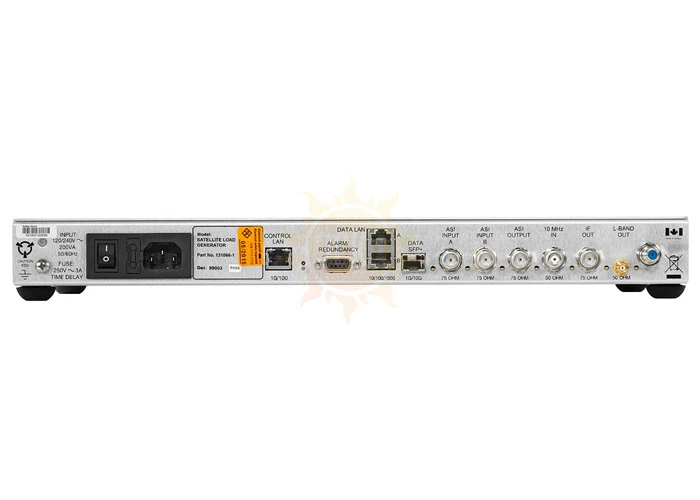

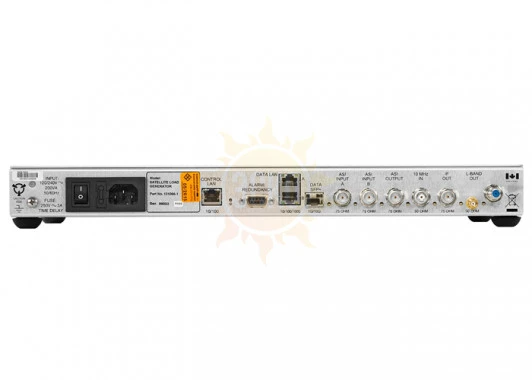

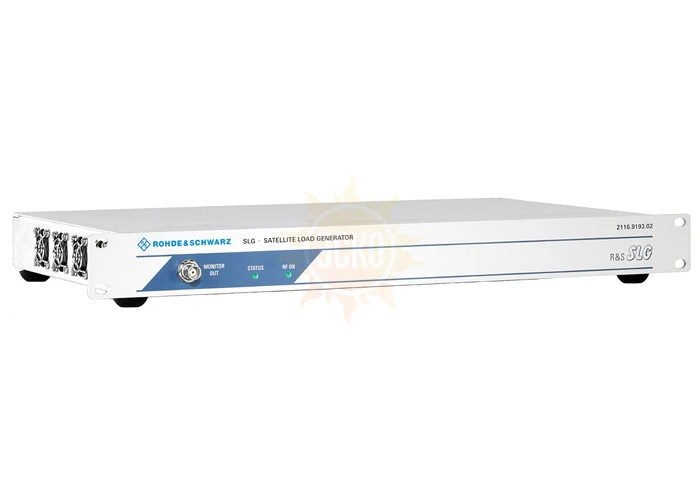

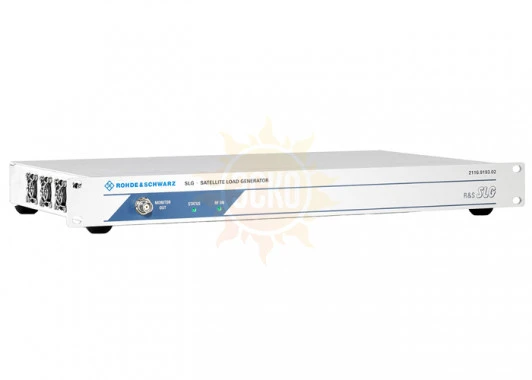

Генератор сигналов SLG

Назначение генератора спутниковых сигналов SLG:

Первый в мире комплексный прибор для симуляции спутниковых ТВ-диапазонов с полной нагрузкой канала. SLG может одновременно формировать до 32 каналов спутникового ретранслятора в соответствии со стандартами DVB-S/S2, DVB-S2X, ISDB-S/S3 и turbo, либо единый реальный канал передачи в соответствии с широкополосным DVB‑S2.

Предназначен в первую очередь для ВЧ испытаний компонентов спутникового ТВ, идеально подходит для испытаний тюнеров и телевизионных приставок, а также повышающих преобразователей, усилителей и полезной нагрузки спутников.

Доступные модели генератора спутниковых сигналов SLG:

• SLG ведущий прибор - работает автономно;
• SLG ведомый прибор - работает только с ведущим прибором.

Особенности генератора спутниковых сигналов SLG:

• Спутниковый диапазон ПЧ: от 250 МГц до 3225 МГц;
• До 32 одновременных сигналов ретрансляторов;
• Независимая настройка символьной скорости, FEC, уровня и частоты;
• DVB-S/S2/S2X (широкополосный), ISDB-S/S3 и стандарты модуляции turbo;
• Качество сигнала: 40 дБ MER (тип.).

Описание генератора спутниковых сигналов SLG:

ВЧ испытания компонентов спутникового ТВ

Универсальный источник сигналов для тестирования спутниковых приемников:

• Максимальная точность и гибкость благодаря многоканальной цифровой генерации сигналов;
• Имитация реальных условий приема с использованием белого и фазового шума;
• Управление и связь посредством DiSEqC™;
• Многоканальный генератор сигналов произвольной формы и модулирующих сигналов.

Рис.1. Управление и связь посредством DiSEqC™

Симуляция полной нагрузки канала

Максимальная точность и гибкость благодаря многоканальной цифровой генерации сигналов:

• Имитация реальных спутниковых конфигураций в лаборатории;
• Передача видео в реальном масштабе времени при высоких скоростях передачи данных;
• Поддержка новейших стандартов и технологий: DVB-S2/S2X wideband, связывание каналов, ISDB-S3.

Рис.2. Прохождение сигналов R&S®SLG

Концепция ведущий / ведомый

Система генерации сигналов для всего спутникового диапазона ПЧ:

• Компактный прибор вместо большого количества отдельных модуляторов;
• Расширяемая конфигурация ведущий/ведомый;
• Полный диапазон частот от 250 МГц до 3225 МГц.

Рис. 3. SLG — конфигурация ведущий / ведомый
