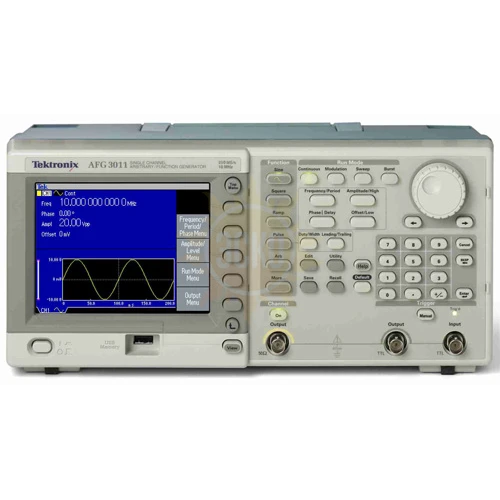

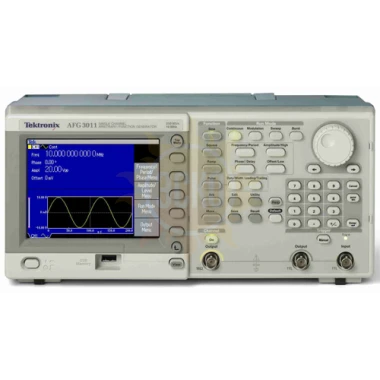

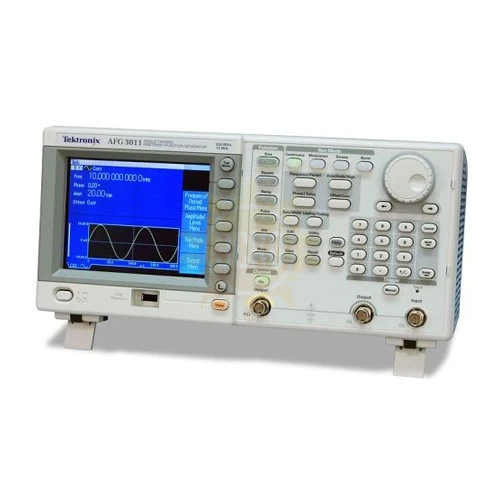

Генератор сигналов Tektronix AFG 3011

распечатать описание в PDF

Артикул: AFG3011

Количество каналов

Частотный диапазон ОТ

1 мГц

Частотный диапазон ДО

10 МГц

Виды модуляции

АМ, ЧМ, ФМ, FSK, PWM

Интерфейс

GPIB, USB, LAN

Максимальная частота дискретизации

250 МГц

цена по запросу

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Описание Tektronix AFG 3011

Генератор AFG3011 - является самой младшей моделью в серии генераторов AFG3000/AFG3000В.

Он представляет собой комбинацию функционального генератора (генератора стандартных функций), программируемого генератора сигналов произвольной формы и генератора импульсов с регулируемой длительностью фронтов.

Модель AFG3011 имеет один канал. Диапазон генерируемых частот составляет (для синусоидального сигнала) 10 МГц, амплитуда выходного сигнала на нагрузку 50 Ом — до 20 В (пик-пик).

В остальном новый прибор ничем не отличается от своих старших собратьев. Он может работать в режимах непрерывной генерации сигнала, генерации пачек импульсов, свипирования, а также обеспечивает АМ, FM, PM, FSK, PWM модуляцию. Пользователь может выбрать любой из 12 стандартных типов сигнала, либо создать сигнал произвольной формы с помощью 14-битного ЦАП, работающего с частотой дискретизации до 250 МГц. Прибор позволяет генерировать пачки импульсов с отдельно регулируемыми передними и задними фронтами в диапазоне от 50 нс до 625 с. Объем памяти для формирования сигнала произвольной формы составляет до 128 килобайт.

Характеристики Tektronix AFG 3011

Параметры	Значение
Каналы	1
Форма сигнала	Синусоидальная, прямоугольная, импульсная, пилообразная, треугольная, sin(x)/x, возрастание и убывание по экспоненциальному закону, функция Гаусса, функция Лоренца, гаверсинус, постоянный ток, шум
Синусоидальный сигнал	1 мкГц – 10 МГц
Синусоидальный сигнал в пакетном режиме	1 мкГц – 5 МГц
Эффективная максимальная частота на выходе	10 МГц
Прямоугольный сигнал	1 мкГц – 5 МГц
Время нарастания/спада	<50 нс
Дрожание (ср. кв.), типичное значение	500 пс
Пилообразный сигнал	1 мкГц – 100 кГц
Линейность, типичное значение	≤0,2% от пикового значения на выходе
Симметрия	От 0 до 100,0%.
Импульсный сигнал	1 мкГц – 5 МГц
Длительность импульса	80,00 нс – 999,99 с
Другие сигналы	1 мкГц – 100 кГц
Полоса пропускания шума (-3 дБ)	10 МГц
Тип шумов	Белый гауссовый шум
Постоянный ток (на нагрузке 50 Ω)	-10 – +10 В
Сигналы произвольной формы	1 мГц – 5 МГц
Сигналы произвольной формы в пакетном режиме	1 мГц – 2,5 МГц
Эффективная полоса пропускания аналогового сигнала (-3 дБ)	8 МГц
Энергонезависимая память	4 формы сигнала
Память: частота выборки	2 - 128 K: 250 Мвыб./с
Вертикальное разрешение	14 бит
Время нарастания/время спада	<-80 нс
Среднеквадратичное значение дрожания	4 нс
Амплитуда, нагрузка 50 Ω	20 мВ_{пик-пик}– 20 В_{пик-пик}
Амплитуда, разомкнутая цепь	40 мВ_{пик-пик}– 40 В_{пик-пик}
Погрешность	±(2% от значения +2 мВ) (1 кГц синусоидальная волна, смещение 0 В, амплитуда >20 мВ_{пик-пик})
