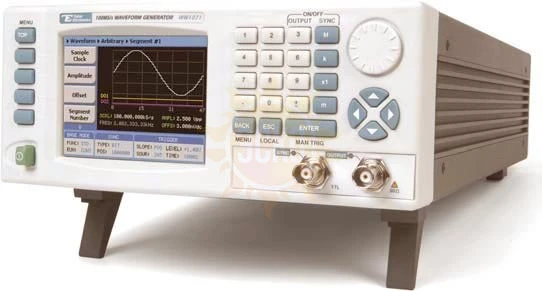

Генератор сигналов WW1071-2

распечатать описание в PDF

Артикул: 322256

Количество каналов

Частотный диапазон ОТ

100 мкГц

Частотный диапазон ДО

50 МГц

Виды модуляции

ЧМн, АМ, ЧМ

ГКЧ

да

Интерфейс

GPIB, USB, LAN

цена по запросу

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 5 лет

Назначение генератора сигналов произвольной формы WW1071-2:

Генератор сигналов произвольной формы WW1071-2:

Диапазон частот: синус, меандр, импульс, пила – от 100 мкГц до 50 МГц, Sin X/X, гауссовский и экспоненциальный сигналы - от 100 мкГц до 6,25 МГц, треугольник - от 100 мкГц до 15 МГц;
Шум: полоса частот до 25 МГц;
Выходной уровень от 16 мВ до 16 Впик на 50 Ом;
Разрешение по частоте - 14 разрядов;
Сигналы произвольной формы: ЦАП 14 бит;
Дискретизация - от 100 мГц до 100 МГц, память 4 М;
Масса 3 кг.

Аналог WW1071, отличие: Память 4 М.

Технические характеристики генератора сигналов произвольной формы WW1071-2:

Параметр	Значения
ВЫХОДНЫЕ ПАРАМЕТРЫ
Количество каналов	1
Виды выходного сигнала	Синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение
Выходной пиковый уровень на нагрузке 50 Ом	10 мВ – 10 В
Погрешность установки частоты	±1 x 10^-6
Постоянное смещение	± 4,5 В
СИНУСОИДА
Частотный диапазон	0,1 мГц – 50 МГц; 100 МГц (выход дискретизатора)
Погрешность установки уровня на 1 кГц	±1%
Неравномерность АЧХ	±1% до 1 МГц ±5% до 25 МГц ±20% до 50 МГц
Коэфффициент гармоник (выходной сигнал 1 В)	≤-50 дБн до 1МГц <-45 дБн до 5 МГц <-35 дБн до 10 МГц <-22 до 50 МГц
МЕАНДР
Диапазон частот	0,1 мГц – 50 МГц
Время нарастания/спада	10 нс
ИМПУЛЬС
Диапазон частот	0,1 мГц – 50 МГц
Перестраиваемая длительность, фронт	0-99,9% от периода (каждый параметр устанавливается отдельно)
Задержка	До 20 с
ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ
Диапазон частот	0,1 мГц – 6,25 МГц
Полоса шумового сигнала	25 МГц
ПРОИЗВОЛЬНАЯ ФОРМА
Диапазон частот	Определяется используемой частотой дискретизации
Частота дискретизации и объем памяти	100 мГц…100 МГц: 1 Мб (опция 2 Мб)
Разрешение по вертикали	14 бит
ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ
Количество сегментов	До 2048
Количество повторяющихся сегментов	До 1 миллиона
Минимальная длительность сегмента	1 мкс
МОДУЛЯЦИЯ
Виды модуляции	АМ (до 100%), ЧМ (девиация до 50 МГц), ЧМн, ФМн, ИМ, ГКЧ(линейное/ логарифмическое, время качания 1 мс – 1000 с, «прыгающая» частота»), 3D Опции для WW2572A – амплитудная манипуляция, «прыгающая» амплитуда, IQ
Несущая	Любое колебание синус
Модулирующая	Частота: до 100 кГц. Форма: любая.
ОБЩИЕ ДАННЫЕ
Напряжение питания	220 В (± 15 %), 50 / 60 Гц
Габаритные размеры	212 × 88 × 415 мм
Масса	3 кг
