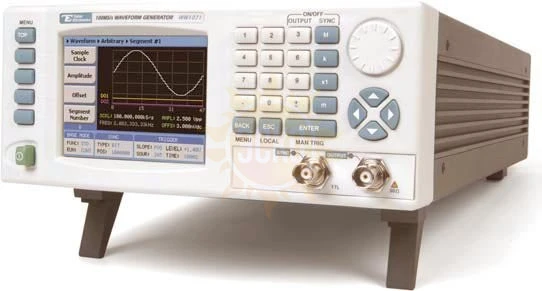

WW2572A - генератор

распечатать описание в PDF

Артикул: 300616

Количество каналов

Частотный диапазон ОТ

0,1 мГц

Частотный диапазон ДО

100 МГц

Виды модуляции

ЧМн, ФМн, АМ, ЧМ, ИМ

ГКЧ

линейное, логарифмическое

Написать в

Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.

Запросите сейчас — зафиксируйте цену до возможного роста.

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 5 лет

Краткие характеристики генератора WW2572A:

Диапазон частот (синус, меандр): 0,1 мГц…100 МГц
Расширенный диапазон частот для сигналов произвольной формы
2 выходных канала
Разрядность ЦАП 16 бит
Амлитуда 16 В_пик на нагрузке 50 Ом
Частота дискретизации 250 МГц
Память 1 М
Режим последоват. формирования произв. сигнала из разл. сегментов с возможностью циклического повторения сегмента в последоват-ти
Большой цветной ЖК дисплей (диагональ 3,5 дюймов)
Различные виды модуляции: АМ, ЧМ, ФМн, ЧМн; ИМ, ГКЧ; 3D; IQ
Параллельный 16 битный выход
Встроенный частотомер до 100 МГц
ПО ArbConnection для формирования сигнала произвольной формы
Поддержка синхронной работы нескольких генераторов
Интерфейсы ДУ: USB, LAN, GPIB

Технические характеристики генератора WW2572A:

ХАРАКТЕРИСТИКИ	ПАРАМЕТРЫ	ЗНАЧЕНИЯ
ВЫХОДНЫЕ ПАРАМЕТРЫ	Количество каналов	2
	Виды выходного сигнала	Синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение
	Выходной пиковый уровень на нагрузке 50 Ом	16 мВ – 16 В
	Погрешность уст. частоты	(±1x10^-6 )
	Постоянное смещение	± 7,992 В
СИНУСОИДА	Частотный диапазон	0,1 мГц – 100 МГц
	Погрешность установки уровня на 1 кГц	±1%
	Неравномерность АЧХ	±1% до 1 МГц
		±3% до 10 МГц
		±5% до 25 МГц
		±15% до 100 МГц
	Коэффициент гармоник (выходной сигнал 1 В)	£-55 дБн до 1МГц
		<-50 дБн до 5 МГц
		<-35 дБн до 50 МГц
		<-28 дБн до 100 МГц
МЕАНДР	Диапазон частот	0,1 мГц – 100 МГц
МЕАНДР	Время нараст./спада	4 нс
ИМПУЛЬС	Диапазон частот	0,1 мГц – 100 МГц
	Перестраиваемая длительность, фронт	0-99,9% от периода (каждый параметр устанавливается отдельно)
	Задержка	До 20 с
ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ	Диапазон частот	0,1 мГц – 32 МГц
ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ	Полоса шумового сигнала	50 МГц
ПРОИЗВОЛЬНАЯ ФОРМА	Диапазон частот	Определяется используемой частотой дискретизации
	Частота дискретизации и объем памяти	1,5 Гц…250 МГц; 1 Мб (опция 2 Мб)
	Разрешение по вертикали	16 бит
ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ	Количество сегментов	До 4096
	Количество повт. сегментов	До 1 миллиона
	Мин. длительность сегмента	500 нс
ЧАСТОТОМЕР	Диапазон частот	10 Гц – 100 МГц
	Время счета	От 100 мкс до 1 сек, разрешение 7 знаков/секунду
	Режимы работы	Частота, период, длительность импулса, число импульсов
МОДУЛЯЦИЯ	Виды модуляции	АМ (до 100%), ЧМ (девиация до 50 МГц), ЧМн, ФМн, ИМ, ГКЧ(линейное/логарифмическое, время качания 1 мс – 1000 с, «прыгающая» частота»), 3D Опции для WW2572A – амплитудная манипуляция, «прыгающая» амплитуда, IQ
	Несущая	Синус
	Модулирующая	Частота: до 100 кГц. Форма: любая
ОБЩИЕ ДАННЫЕ	Напряжение питания	220 В (± 15 %), 50 / 60 Гц
ОБЩИЕ ДАННЫЕ	Габаритные размеры; масса	212 x 88 x 415 мм; 3 кг
