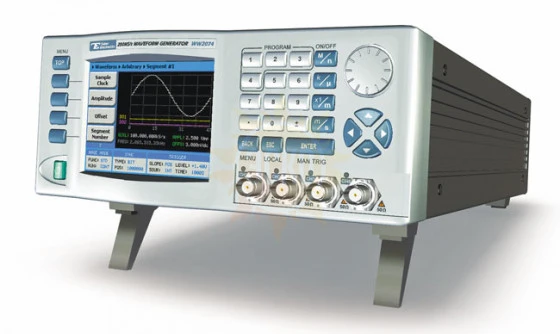

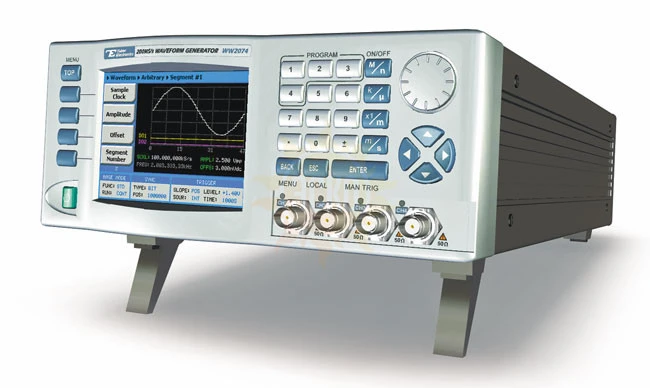

WW5064

распечатать описание в PDF

Артикул: 119065

Количество каналов

Частотный диапазон ОТ

0,1 мГц

Частотный диапазон ДО

25 МГц

Виды модуляции

ЧМн, АМ, ЧМ

ГКЧ

да

Написать в

Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.

Запросите сейчас — зафиксируйте цену до возможного роста.

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 5 лет

Назначение генератора сигналов произвольной формы WW5064:

Диапазон частот (синус, меандр): 0,1 мГц … 25 МГц;
4 выходных канала и 4 синхровыхода;
Разрядность ЦАП 16 бит;
Амлитуда 10 Впик на нагрузке 50 Ом;
Частота дискретизации 50 МГц;
Память для формирования сигнала от 0,5 М;
Режим последовательного формирования произвольного сигнала из различных сегментов с возможностью циклического повторения сегмента в последовательности;
Большой цветной ЖК-дисплей (диагональ 3.5 дюймов);
Цифровая модуляция: (n)PSK и (n)QAM;
ПО ArbConnection для формирования сигнала произвольной формы;
Поддержка синхронной работы нескольких генераторов;
Интерфейсы ДУ: USB, LAN, GPIB;
Масса 3 кг.

Технические характеристики генератора сигналов произвольной формы WW5064:

Параметр	Значения
ВЫХОДНЫЕ ПАРАМЕТРЫ
Количество каналов	4
Виды выходного сигнала	Синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение
Выходной пиковый уровень на нагрузке 50 Ом	10 мВ – 10 В
Погрешность установки частоты	±1 x 10^-6
Постоянное смещение	± 4,995 В
СИНУСОИДА
Частотный диапазон	0,1 мГц – 25 МГц
Погрешность установки уровня на 1 кГц	±1%
Неравномерность АЧХ	±1% до 1 МГц ± 3% до 10 МГц ±5% до 25 МГц
Коэфффициент гармоник (выходной сигнал 1 В)	≤-55 дБн до 1МГц <-50 дБн до 10 МГц <-35 дБн до 25 МГц
МЕАНДР
Диапазон частот	0,1 мГц – 25 МГц
Время нарастания/спада	8 нс
ИМПУЛЬС
Диапазон частот	0,1 мГц – 25 МГц
Перестраиваемая длительность, фронт	0-99,9% от периода (каждый параметр устанавливается отдельно)
Задержка	До 20 с
ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ
Диапазон частот	0,1 мГц – 6,25 МГц
Полоса шумового сигнала	25 МГц
ПРОИЗВОЛЬНАЯ ФОРМА
Диапазон частот	Определяется используемой частотой дискретизации
Частота дискретизации и объем памяти	1,5 Гц … 50 МГц: 512кб
Разрешение по вертикали	16 бит
ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ
Количество сегментов	До 16000
Количество повторяющихся сегментов	До 1 миллиона
Минимальная длительность сегмента	500 нс
МОДУЛЯЦИЯ
Виды модуляции	PSK, BPSK, QPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 256QAM, пользовательская
Несущая	синус
Скорость передачи	до 1 МГц
ОБЩИЕ ДАННЫЕ
Напряжение питания	220 В (± 15 %), 50 / 60 Гц
Габаритные размеры	212 × 88 × 415 мм
Масса	3 кг
