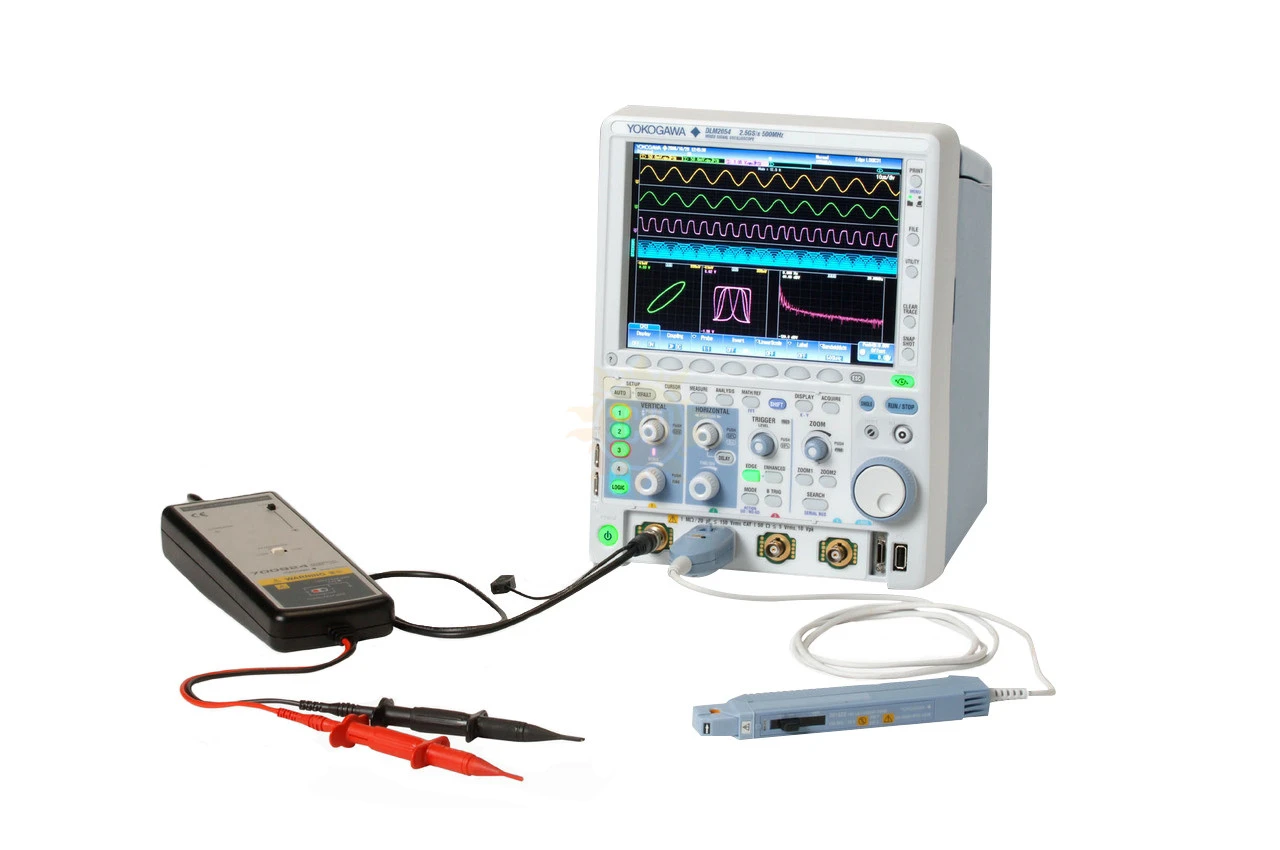

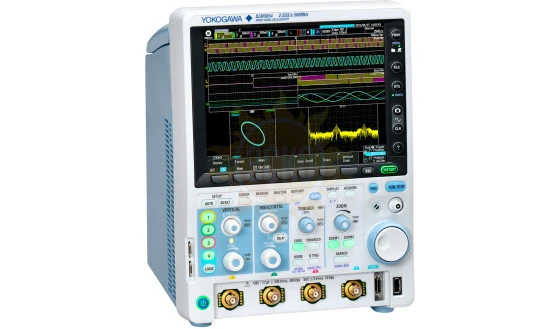

Описание DLM2000
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой и индикацией выборки сигнала на экране прибора. Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и измерение амплитудно-временных параметров сигналов по 2 и 4 независимым каналам. DLM2000 первый в своем классе получил функцию перестраиваемого осциллографа смешанных сигналов (flexible MSO), которая позволяет преобразовать один аналоговый канал в восьмиразрядный логический анализатор.
Особенности осциллографа смешанных сигналов DLM2000:
- Высокая частота сбора данных: максимально 450 000 форм сигналов/с/канал;
- Запись данных, предшествующих запуску развертки;
- Просмотр и анализ до 20 000 последних форм сигналов после окончания сбора данных (в зависимости от режима и комплектации);
- Сбор данных с высокой скоростью и быстрый отклик;
- Простота захвата и выделения аномалий с сохранением данных до момента запуска;
- Большой набор режимов синхронизации для обработки сигналов сложной формы;
- Универсальные функции масштабирования и поиска;
- Функция длительного «аналогового послесвечения» (Dot Density Display);
- Анализ интерфейсов последовательной передачи данных I2C, SPI, CAN, LIN, UART (опции);
- Одновременное измерение и анализ 4 аналоговых или 3 аналоговых и 8 логических каналов;
- Эквивалентная частота выборки 125 Гвыб/с;
- Анализ характеристик источников питания (опция);
- Встроенный принтер (опция);
- Фильтр реального времени, позволяющий уменьшить шумы в различных приложениях;
- Функция увеличения для двух различных точек;
Характеристики DLM2000
| Параметр | Значение |
| Количество входных каналов | |
|---|---|
| для DLM2022, DLM2032, DLM2052 | 2 |
| для DLM2024, DLM2034, DLM2054 | 4 или 3 + 8-битный логический вход |
| Режимы связи входного усилителя | Закрытый вход 1 МОм Открытый вход 1 МОм Открытый вход 50 Ом Закороченный вход |
| Входное сопротивление при непосредственном входе | ±0,01 МОм ± 0,5 Ом |
| по входу пробника 10:1 | 10,0 ±0,2 МОм |
|
Диапазон установки коэффициента отклонения, Коткл В/дсл: |
|
| для входа 1 МОм | 0,002 -10 |
| для входа 50 Ом | 0,002-0,5 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В | ±(1,5 10'2-8 Коткл + ДОсм), где: AUcm - погрешность установки напряжения смещения |
| Диапазон установки напряжения смещения, Ucm> В: | |
| для коэффициентов отклонения 2 мВ/дел - 50 м В/дсл | ±1 |
| для коэффициентов отклонения 100 мВ/дел - 500 мВ/дел и входа 1 МОм | ±10 |
| для коэффициентов отклонения 1 В/дел - 10 В/дел и входа 1 МОм | ±100 |
| для коэффициентов отклонения 100 мВ/дел - 500 мВ/дел и входа 50 Ом | ±5 |
| Пределы допускаемой абсолютной погрешности установки напряжения смещения, AUcm, В: | |
| для коэффициентов отклонения 2 мВ/дел - 50 мВ/дел | ±(10'2Ucm + 0,2 мВ) |
| для коэффициентов отклонения 100 мВ/дел - 500 мВ/дел | ±(10'4JCm + 2mB) |
| для коэффициентов отклонения 1 В/дел - 10 В/дсл | ±{10 " Ucm + 20 мВ) |
| Пределы допускаемой относительиой пш-решиости деления напряжения пробником 1:10, % | ±2 |
| Максимальное допустимое значение входного напряжения, В: | |
| эффективное значение для входа 1 МОм | 150 |
| эффективное значение для входа 50 Ом | 5 |
| пиковое значение для входа 50 Ом | 10 |
| пиковое значение по входу пробников 1:10 в диапазоне частот до 1 МГц | 600 |
| Полоса пропускания (по уровню минус 3 дБ), МГц: | |
| для коэффициентов отклонения 100 мВ/дел - 100 В/дел с пробником 1:10; для коэффициентов отклонения 10 мВ/дел - 500 мВ/дел и входа 50 Ом: |
|
| для DLM2022, DLM2024 | 0-200 |
| для DLM2032, DLM2034 | 0-350 |
| для DLM2052, DLM2054 | 0-500 |
| для коэффициентов отклонения 20 мВ/дел, 50 мВ/дел с пробником 1:10; для коэффициентов отклонения 2 мВ/дел, 5 мВ/дел и входа 50 Ом: |
|
| для DLM2022, DLM2024 | 0-150 |
| для DLM2032, DLM2034 | 0-300 |
| для DLM2052, DLM2054 | 0-400 |
| Нижний предел полосы пропускания при закрытом входе, Гц, не более | |
| для непосредственного входа | 10 |
| при использовании пробника 10:1 | 1 |
| Сдвиг фазы между каналами при одинаковых условиях, нс, не более | 1 |
| Максимальная частота выборки в реальном масштабе времени F> Гвыб/с: (Значения, заключенные в скобки, относятся к режиму с высоким разрешением) |
|
| для включенного режима чередования | 2,5(1,25) |
| для выключенного режима чередования | 1,25 (0,625) |
| для режима повторяющейся выборки | 125 |
| для режима выборки с интерполяцией | 125 |
| Диапазон установки коэффициентов развертки, с/дел | 1 10^-500 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, с | ±(2-10'5-Т + 50 пс + 1/FB), где: Т - измеряемый временной интервал |
| Диапазон установки уровня синхронизации (U3): | |
| для внутренней синхронизации | ±4 деления |
| для внешней синхронизации: | |
| для DLM2024, DLM2034, DLM2054 | ±2 В |
| для DLM2022, DLM2032, DLM2052 | ±1 В; ±10 В |
| Разрешение установки уровня синхронизации: | |
| для внутренней синхронизации | 0,01 деление |
| для внутренней синхронизации при запуске от телевизионогосигнала | 0,1 деление |
| для внешней синхронизации: | |
| для DLM2024, DLM2034, DLM2054 | 5 мВ |
| для DLM2022, DLM2032, DLM2052: | |
| в диапазоне ±1 В | 5 мВ |
| в диапазоне ±10 В | 50 мВ |
| Пределы допускаемой абсолютной погрешности установки уровня синхронизации | |
| для внутренней синхронизации | ±(0,1-U3 + 0,2 деления) |
| для внешней синхронизации: | |
| для DLM2024, DLM2034, DLM2054 | ±(0,l-U3 + 50 мВ) |
| для DLM2022, DLM2032, DLM2052: | |
| в диапазоне ±1 В | ±(0,1-U3 + 50 мВ) |
| в диапазоне ±10 В | ±(0,1-U3 + 500 мВ) |
| Минимальный уровень сигнала синхронизации | |
| для внутренней синхронизации | 1,3 дел |
| для внешней синхронизации: | |
| для DLM2024, DLM2034, DLM2054 | 100 мВ |
| для DLM2022, DLM2032, DLM2052: | |
| в диапазоне ±1 В | 100 мВ |
| в диапазоне ±10 В | 1 дел |
| Максимальное допустимое суммарное значение постоянного и пикового значения переменного напряжения на входе синхронизации, В | ±40 |
| Максимальное допустимое значение действующего значения переменного напряжения на входе синхронизации, В | 28 |
| Диапазон установки задержки сигнала синхронизации (Тзс) | минус (длительность после запуска) - 110 с |
| Пределы допускаемой абсолютной погрешности установки задержки сигнала синхронизации, с | ±(510'3Тзс+2нс) |
| Используемые логические пробники | 701980, 701981,701988, 701989 |
| Количество входов логических пробников | 8 |
| Диапазон установки порогового уровня (Unop), В: | |
| для пробников 701980, 701988 | +40 |
| для пробников 701981 | ±10 |
| для пробников 701989 | ±6 |
| Разрешение установки порогового уровня В: | |
| для пробников 701980, 701981 | 0,1 |
| для пробников 701988, 701989 | 0,05 |
| Пределы допускаемой абсолютной погрешности установки порогового уровня, В | ±(3-10-2-Unop + 0,l В) |
| Диапазон входных напряжений, В: | |
| для пробников 701980, 701988 | ±40 |
| для пробников 701981 | ±10 |
| для пробников 701989 | Unop ± 6 |
| Максимальное допускаемое суммарное значение входного постоянного и пикового переменного напряжения, В: | |
| для пробников 701980, 701981,701989 | ±40 |
| для пробников 701988 | ±42 |
| Минимальное значение входного напряжения, мВ: | |
| для пробников 701980, 701981, 701988 | 250 |
| для пробников 701989 | 150 |
| Максимальная частота переключения, МГц | |
| для пробников 701980, 701988 | 100 |
| для пробников 701981,701989 | 250 |
| Минимальная длительность импульса, нс | |
| для пробников 701980, 701988 | 5 |
| для пробников 701981, 701989 | 2 |
| Входное сопротивление, МОм | |
| для пробников 701980, 701988 | 1 |
| для пробников 701981 | 0,01 |
| для пробников 701989 | 0,1 |
| Размер экрана дисплея, мм | 171,3x128,5 |
| Время установления рабочего режима, мин, нс более | 30 |
| Габаритные размеры, мм, не более | 226x300x213 |
| Масса, кг, не более | 4,3 |
| Потребляемая мощность, В • А, не более | 170 |
Комплектация DLM2000
| № | Наименование | Количество |
| 1. | Осциллограф смешанных сигналов DLM2000 | 1 |
| 2. | Кабель питания | 1 |
| 3. | Пробник - делитель (1:10) | 2 или 4 (в зависимости от модели) |
| 4. | Защитная крышка | 1 |
| 5. | Компакт - диск с документацией | 1 |
| 6. | Логический пробник | 1 |
| 7. | Руководство по эксплуатации | 1 |
| 8. | Методика поверки | 1 |
