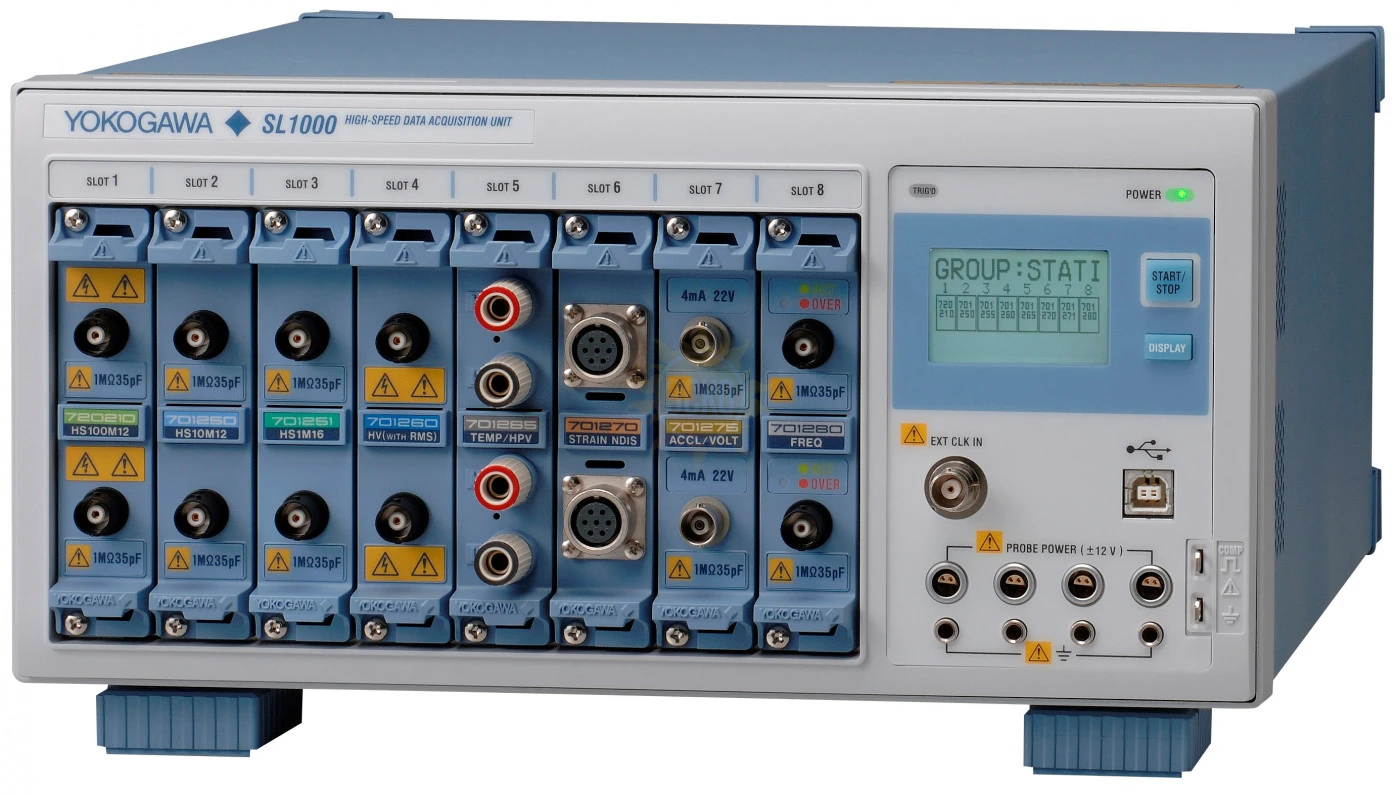

SL1000 — осциллограф-регистратор

распечатать описание в PDF

Артикул: 216245

Полоса пропускания МГц

Частота дискретизации

100 Мвыб/с

Частота дискретизации

100 Мвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

20М

Встроенный прибор

Регистратор

цена по запросу

Доставка в кратчайшие сроки

по Москве Бесплатно

по России от 500 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Yokogawa в России

Описание SL1000

Осциллограф-регистратор SL1000 может точно отображать высокоскоростные и высоковольтные сигналы с помощью специально разработанного 12-битного изолированного модуля с частотой выборки 100 МВыб/c, частотным диапазоном 20 МГц и диапазоном входа 1 кВ.

Особенности осциллографа - регистратора SL1000:

Измерения с использованием одновременно до 4 независимых частот выборки;
Может работать без ПК;
12 сменных модулей позволяют обеспечить высокоточные измерения с малым уровнем шума, а также обеспечивают возможность измерений различных видов сигналов;
Передача данных на ПК при помощи высокоскоростного USB 2,0 или 1000 BASE T гигабитового Интернета (Опция);
Сохранение данных на жесткий диск ПК или на встроенный диск SL на скорости 1,6 МВ/с;
Анализ формы сигнала в режиме реального времени;
Возможность объединения в измерительную систему 8 приборов с общим количеством каналов до 128;
Функция DualCapture (обнаружение быстротекущих процессов);
Запись голосовых заметок;
Циклические статистические вычисления;
Питание 12 В постоянного тока (Опция).

Характеристики SL1000

Параметр		Значение
Макс. частота выборки		100 Мвыб/с
Полоса пропускания		20 МГц
Число каналов аналогового входа		Съемный модуль: 16 изолированных каналов
Логический вход		–
Максимальная чувствительность по вертикальной оси (1 : 1)		–
Макс. чувствительность развертки		–
Максимальная длина записи	Стандарт	50 млн точек	2,5 млн точек (16 каналов)
	Опция	-
Интерфейс	Стандарт	USB
	Опция	USB
Встроенный принтер	Стандарт	–
Дисплей (ЖКД, TFT)		45,2–27,0 мм, моно
Размеры Ш х В х Г(мм)		319 × 154 × 350
Вес		6,0 кг

Комплектация SL1000

№	Наименование	Количество
1.	Осциллограф - регистратор SL1000	1
2.	Силовой кабель	1
3.	Программное обеспечение сбора данных, Xviewer (701992) (Компакт-диск)	1
4.	Руководства пользователя	1
5.	Закрывающие панели (для неиспользуемых слотов для модулей)	8
6.	Резиновый наконечник	1
7.	Мягкий футляр	1
