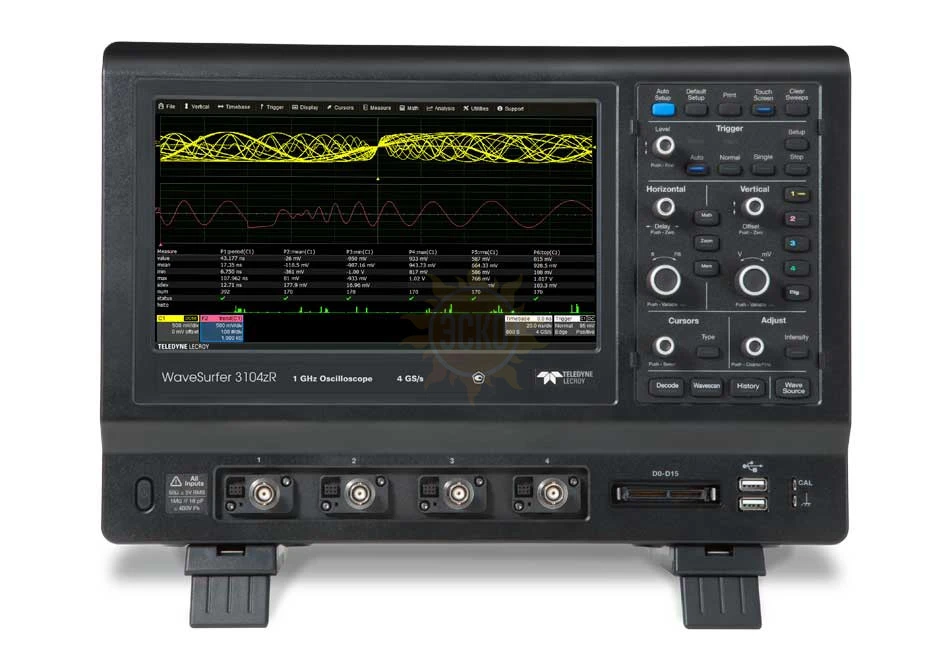

Осциллограф WaveSurfer 3014zR с опциями AUTO+EMB+FG

распечатать описание в PDF

Артикул: WaveSurfer 3014zR с опциями AUTO+EMB+FG

Осциллограф WaveSurfer 3014zR с опциями AUTO+EMB+FG

Поставка прекращена

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 72583-18
до 20.09.2029

Особенности осциллографа цифрового запоминающего WaveSurfer 3014zR:

4 аналоговых канала;
Полосы пропускания: 100 МГц;
Логический анализатор 16 цифровых каналов (Опция);
Разрешение АЦП: 8 бит;
Частота дискретизации: до 2 ГГц (WaveSurfer 3014zR), до 4 ГГц (Остальные модели);
Объем памяти 10 МБ/канал (20 МБ при объединении);
Режим WaveScan: поиск аномалий в длинной записи по 20 условиям;
Высокая скорость обновления экрана (до 130.000 осц/с);
Авто- и курсорные измерения, расширенные функции матем. анализа;
Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления;
Режим сегментированной записи;
Опции синхронизации и декодирования сигналов шин I2C, SPI, UART, RS-232, CAN, LIN, FlexRay, AudioBus (I2S, LJ, RJ);
Опция – функциональный генератор (25 МГц) и генератор сигналов произвольной формы (ARB);
Цифровой мультиметр (4 разряда) и частотомер (5 разрядов)*;
Опция - анализ электрической мощности;
Приложение LabNotebook для создания отчетов и документирования результатов;
Большой цветной сенсорный емкостной ЖКИ (25,6 см).

Характеристики LeCroy WaveSurfer 3014zR с опциями AUTO+EMB+FG

Параметр	WS3014zR	WS3024zR	WS3034zR	WS3054zR	WS3104zR
Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ, 50 Ом)	100 МГц	200 МГц	350 МГц	500 МГц	1 ГГц
Время нарастания (50 Ом)	3,5 нс	1,75 нс	1 нс	800 пс	550 пс
Ограничение ПП	20 МГц	20 МГц, 200 МГц
Коэффициент отклонения (К_откл)	Вход 50 Ом: 1 мВ/дел... 1 В/дел; Вход 1 МОм: 1 мВ/дел...10 В/дел
Абсолютная погрешность измерения напряжения постоянного тока	± (0,015·8 [дел]·К_откл [В/дел]+1 мВ) – для К_о > 5 мВ/дел ± (0,025·8 [дел]·К_откл [В/дел]+1 мВ) – для 5 мВ/дел < К_откл ≤ 5 В/дел где , К_откл – коэффициент отклонения
Диапазон установки смещения	Вход 50 Ом : 1 мВ – 19,8 мВ: ± 2 В ; 20 мВ – 100 мВ: ± 5 В ; 102 мВ – 198 мВ: ± 20 В ; 200 мВ – 1 В: ± 50 В Вход 1 МОм : 1 мВ – 19,8 мВ: ± 2 В ; 20 мВ – 100 мВ: ± 5 В ; 102 мВ – 198 мВ: ± 20 В ; 200 м В – 1 В: ± 50 В ; 1,02 В – 1,98 В: ± 200 В ; 2 В – 10 В: ± 400 В
Входной импеданс	50 Ом ( ± 2%); 1 МОм ( ± 2%) / 1 6 пФ
Максимальное входное напряжение	Вход 50 Ом : 5 В с кз , ±10Впик // Вход 1 МОм : 400 В макс. ( DC + AC пик , ≤ 10 кГц )
Канал горизонтального отклонения
Коэффициент развертки (К_откл) при дискретизации в реальном времени	5 нс/дел – 100 с/дел	2 нс/дел - 100 с/дел		1 нс/дел – 10 0 с/дел	500 п с/дел – 10 0 с/дел
Коэффициент развертки (К_откл) При эквивалентной дискретизации	5 нс/дел – 100 с/дел	2 нс/дел - 100 с/дел		1 нс/дел – 10 0 с/дел	500 п с/дел – 10 0 с/дел
Относительная погрешность опорного генератора	± 10 х 10 ^-6
Абсолютная погрешность измерения временных интервалов	± (0,06/ F_дискр +10 ^-6 ·Т_изм ), где F_дискр – частота диск ретизации, Гц, Т_изм – измеренное значение в секундах
Синхронизация
Источники синхросигнала	Один из каналов, вход внешняя синхронизация, вход внешняя синхронизация/ 5, от сети
Режимы запуска развертки	Авто колебательный , ждущий, однократный , стоп
Вид входа	Открытый, зак рытый, ВЧ и НЧ фильтры
Диапазон внешней синхронизации	Внешняя: ± 610 мВ; Внешняя/5: ± 3,05 В
Режимы запуска развертки	Предзапуск 0 - 10 0% объема памяти; послезапуск 0 - 10000 делений
Диапазон внутренней синхронизации	±4,1 делений от центра
Виды (типы) синхронизации	Фронт, длительность, логическое условие (шаблон), ТВ (NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), рант, скорость нарастания, интервал, отложенная, качество (фронт или состояние).
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Частота дискретизации	1 ГГц / канал ( 2 ГГц при объединении каналов )	2 ГГц / канал, 4 ГГц при объединении каналов
Объем памяти на канал	10 МБ /канал, 20 МБ при объединении каналов
Режимы сбора данных	В реал ьном времени, эквивалентная, сегментированная ( 1 .000 сегментов с межсегментным интервалом от 1 мкс ) , самописец.
Автоматические измерения и математика
Автоизмерения	24 параметра, отображение до 6 результатов + статистика и гистограммы
Математика	20 операций, включая БПФ 1 М /с, возможность двойного преобразования
Генератор сигналов (Опция)
Общие параметры	1 канал; макс. частота 25 МГц (синус) ; разрешение 1 мкГц; погрешность: ± 5*10 - 5 дискретизация 125 МГц; ЦАП 14 бит
Выходной уровень	4 мВ...6 В пик - пик (1 МОм), 2 мВ...3 В пик - пик (50 Ом), погрешность ± 0,3 дБ
Формы сигналов	Синус, прямоугольник, и мпульс, п ила, ш ум, DC , ARB (произвольная форма )
Длина ARB - последовательности	16 КБ
Синус	1 мкГц...25 МГц, гармонические составляющие - 50 дБн, негармонические составляющие - 60 дБн
Прямоугольник/импульс	1 мкГц...10МГц, нарастание/спад: 24 нс, мин. длительность 50 нс
Треугольник/пила	1 мкГц...300 кГц, нелинейность 0,1%; асимметрия 0...100%
Смещение ( DC )	± 3 В (1 МОм), ± 1,5 В (50 Ом); погрешность ± 1%
Шум	25 МГц ( - 3 дБ)
Цифровой мультиметр (Опция)
Режимы измерения	Переменное напряжение (скз), постоянное напряжение, постоянное напряжение (скз), частота
Разрешение	4 разряда (напряжение ), 5 разрядов (частота)
Скорость измерения	100 измерение / сек
Скорость обновления экрана	5 измерений / сек
Выбор диапазона измерения	Авто выбор для оптимизации использования динамического диапазона измерения
Дополнительные возможности
Интерфейсы	Ethernet , USB (5), видео DB - 15, GPIB ( о пци я )
Съемная память	Карта MicroSD
Декодирование последних протоколов (Опция)	I2C, SPI, UART, RS - 232, CAN, LIN, FlexRay, AudioBus (I2S, LJ, RJ)
Режим WaveScan	Поиск аномалий в захвачен ном сигнале (по 20 параметрам)
Сегментированная память	Запись в память данных в виде «сегментов». Развертка сегмента по условиям запуска. Для оптимизации использования памяти прибора .
Режим History	Воспроизведение предыстории захваченных сигналов
Фун кция LabNotebook	Для документирования результатов и создания отчетов
Общие данные
Дисплей	Цветной, 25,6 см TFT сенсорный экран, WXGA 1 024 х 600 точек
Напряжение питания	100...240 В (±10 %), 50...60 Гц (Автовыбор), Потребляемая мощность 80 Вт (150 Вт Максимально)
Габаритные размеры (ВхШхГ)	270 х 380 х 125 мм
Масса	4,81 кг

Комплектация LeCroy WaveSurfer 3014zR с опциями AUTO+EMB+FG

№	Наименование	Количество
1.	Осциллограф цифровой запоминающий WaveSurfer 3014zR	1
2.	Шнур питания	1
3.	Крышка передней панели	1
4.	Пассивные пробники	4
5.	SD-Card	1
6.	Адаптер Micro SD	1
