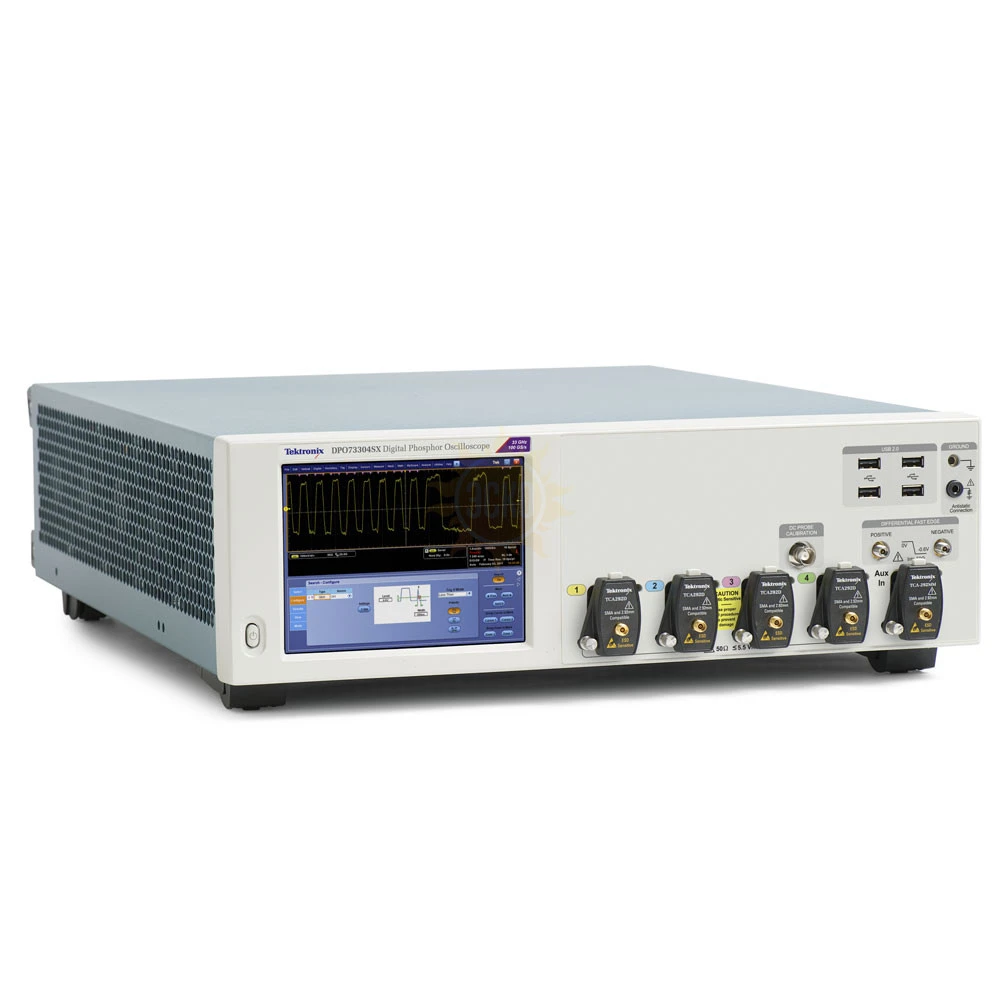

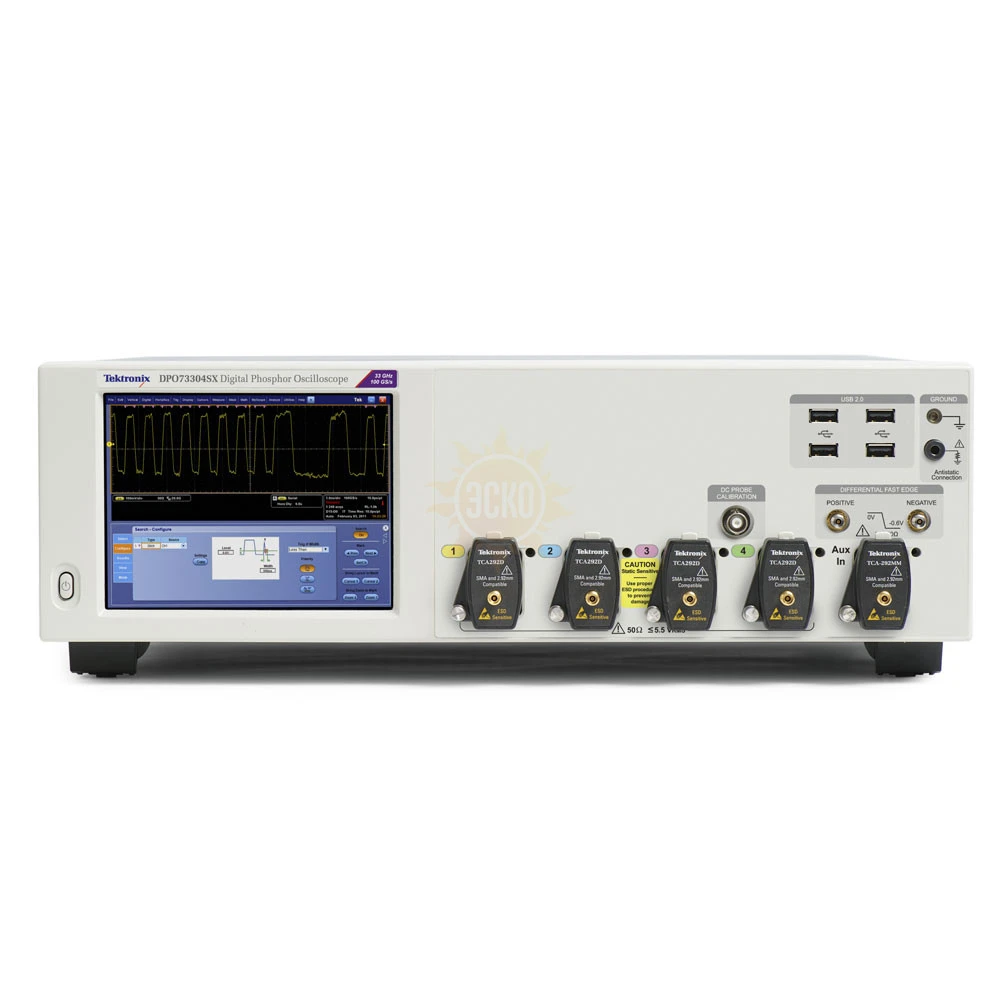

Описание Tektronix DPO72304SX 23 ГГц, 4 канала
Осциллографы серии DPO70000SX с полосой 70 ГГц обеспечивают сбор данных в реальном времени с наименьшим в отрасли уровнем шума с помощью запатентованной Tektronix технологии асинхронного чередования во времени (ATI). Компактный и масштабируемый прибор позволяет выполнять гибкую конфигурацию системы. Добейтесь наиболее точных результатов в режиме реального времени для задач сверхширокой полосы пропускания, таких как когерентная оптика, радары, высокоскоростная последовательная передача данных или передовые исследования.
При помощи технологии ATI модель с полосой пропускания 70 ГГц обеспечивает лучший в своем классе захват сигнала.
Компактный прибор, высотой 5 1/4 дюйма, и возможности масштабирования позволяют расположить осциллограф в непосредственной близости от тестируемого устройства.

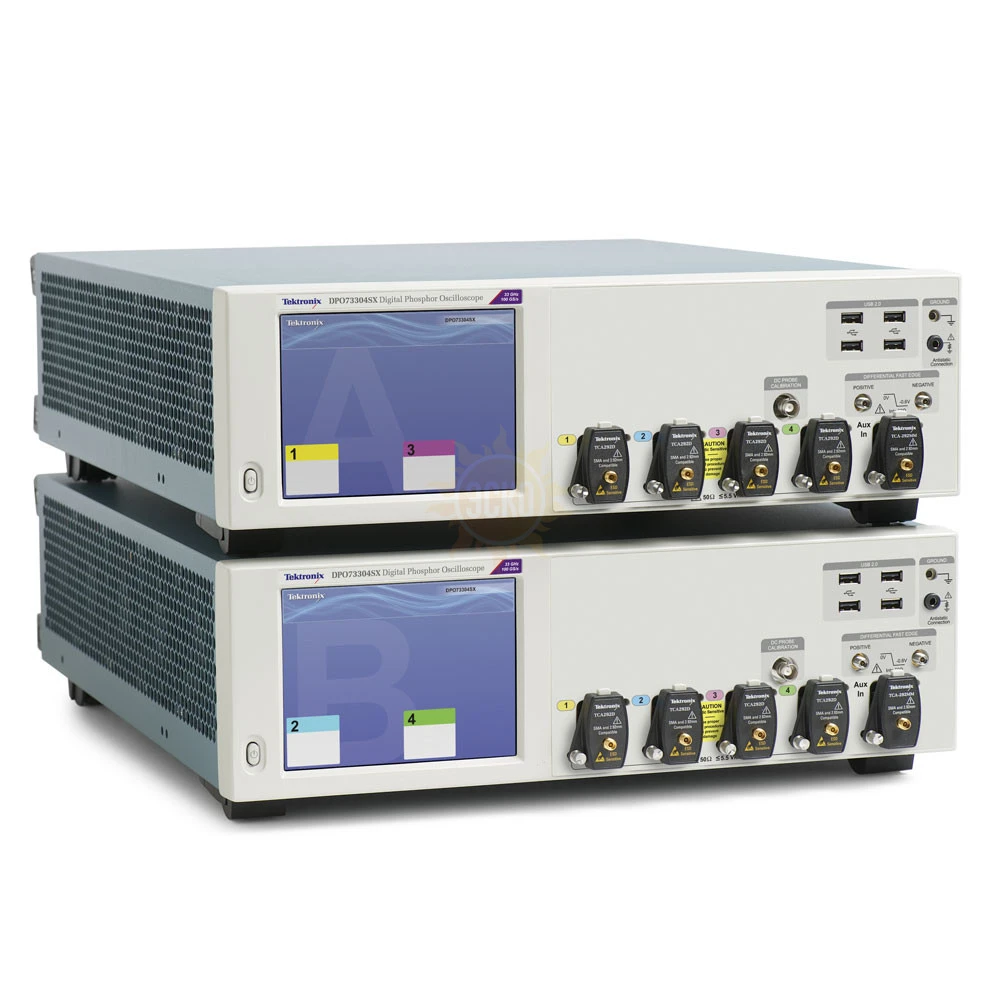

UltraSync обеспечивает точную синхронизацию данных и удобную работу в режиме ведущего устройства и расширений в многоблочных системах.
Характеристики Tektronix DPO72304SX 23 ГГц, 4 канала
|
|
DPO73304SX/DPS73308SX |
DPO72304SX |
|---|---|---|
|
|
Каналы TekConnect |
Каналы TekConnect |
|
Полоса пропускания аналоговых каналов |
DPO73304SX 33 ГГц (2 канала), 23 ГГц (4 канала) DPS73308SX 33 ГГц (4 канала), 23 ГГц (8 каналов) |
DPO72304SX 23 ГГц (4 канала) |
|
Частота дискретизации на один канал |
DPO73304SX 100 Гвыб./с (2 канала), 50 Гвыб./с (4 канала) DPS73308SX 100 Гвыб./с (4 канала), 50 Гвыб./с 3 (4 канала) |
100 Гвыб./с (2 канала), 50 Гвыб./с (4 канала) |
|
Время нарастания (тип.) |
от 10% до 90%: 13 пс; от 20% до 80%: 9 пс |
от 10% до 90%: 17 пс; от 20% до 80%: 13 пс |
|
Вертикальный шум (% от полного диапазона), расширение полосы пропускания вкл., макс. частота дискретизации (тип.) |
0,71% от полного диапазона 0,56% от полного диапазона, смещение 0 В (500 мВп.д.) |
0,71% от полного диапазона 0,56% от полного диапазона, смещение 0 В (500 мВп.д.) |
|
Длина записи на канал (стандартная конфигурация) |
62,5 млн. точек |
62,5 млн. точек |
|
Длина записи на канал (с опцией 10XL)
|
125 млн. точек |
125 млн. точек |
|
Длина записи на канал (с опцией 20XL) |
250 млн. точек |
250 млн. точек |
|
Длина записи на канал (с опцией 50XL)
|
DPO73304SX 1 млрд. точек по 2 каналам, 500 млн. точек по 4 каналам DPS73304SX 1 млрд. точек по 2 каналам каждого прибора, 500 млн. точек по 4 каналам каждого прибора |
1 млрд. точек по 2 каналам, 500 млн. точек по 4 каналам |
|
Разрешение по времени |
10 пс (100 Гвыб./с) |
10 пс (100 Гвыб./с) |
|
Продолжительность захвата с макс. частотой дискретизации (стандартная конфигурация)
|
625 мкс |
625 мкс |
|
Продолжительность захвата с макс. частотой дискретизации (с опцией 10XL)
|
1,25 мс |
1,25 мс |
|
Продолжительность захвата с макс. частотой дискретизации (с опцией 20XL)
|
2,5 мс |
2,5 мс |
|
Продолжительность захвата с макс. частотой дискретизации (с опцией 50XL)
|
10 мс |
10 мс |
Комплектация Tektronix DPO72304SX 23 ГГц, 4 канала
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф DPO 72304SX | 1 |
| 2. | Сумка для принадлежностей | 1 |
| 3. | Защитная крышка передней панели | 1 |
| 4. | Мышь | 1 |
| 5. | Клавиатура | 1 |
| 6. | Руководство пользователя | 1 |
| 7. | Переходники с TekConnect® на разъём 2,92 мм | 1 |
| 8. | Антистатический браслет | 1 |
| 9. | Программное обеспечение и описание команд GPIB для DPO70000SX на твердотельном накопителе, файл pdf с описанием процедуры проверки характеристик | 1 |
| 10. | Сертификат калибровки | 1 |
| 11. |
Сертификат соответствия Z 540-1 и ISO9001 |
1 |
| 12. | Кабель питания | 1 |
