Рефлектометр BAUR IRG 3000

Работающая под управлением компьютера система рефлектометрии по отражению импульса IRG 3000 является базовым блоком для всех методов предварительной локализации дефектов в кабелях.

цена по запросу
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Госреестр 38084-08
ТД «ЭСКО» официальный дистрибьютор BAUR в России
100% белая официальная поставка техники

Описание BAUR IRG 3000

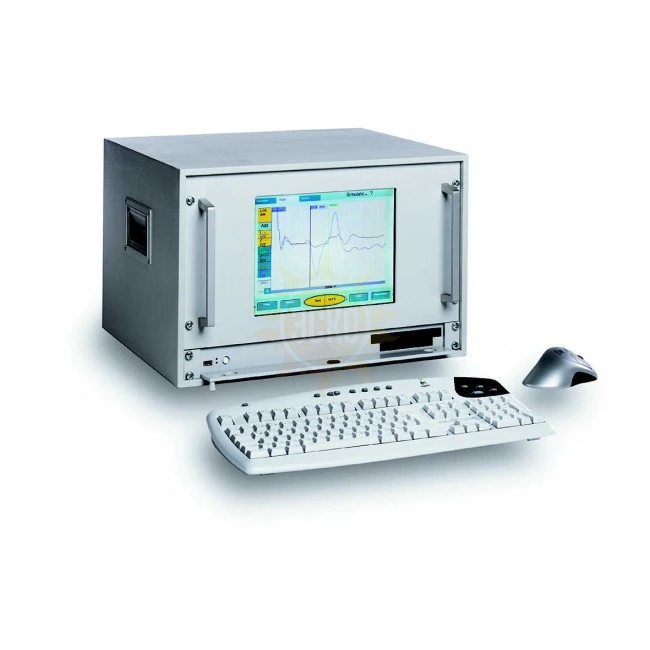

IRG 3000 Рефлектометр

Работающая под управлением компьютера система рефлектометрии по отражению импульса IRG 3000 является базовым блоком для всех методов предварительной локализации дефектов в кабелях. Она специально предназначается для локализации дефектов в одно- и трехфазных кабельных системах.

В этой экспертной системе используются самые новые технологические достижения, в ее составе имеется встроенный 200-МГц регистратор переходных процессов для обеспечения наивысшей точности измерений.

Она предоставляет уникальные возможности для интеллектуальной локализации дефектов в кабелях в ручном и в автоматических режимах. Основывающиеся на ОС Windows программные средства позволяют каждому пользователю быстро научиться и легко работать с этой системой. Одновременно на экране тонкопленочного-ЖК дисплея могут одновременно воспроизводиться результаты трех методов локализации дефектов в кабеле.

Высокое разрешение и функция зуммирования позволяют точно предварительно локализовать дефекты в кабеле. Конструкция системы IRG 3000 удовлетворяет требованиям новых международных стандартов к автоматической локализации дефектов в кабелях. Файлы данных и функция автоматического составления отчетов могут быть легко переданы на другой компьютер.

Измерительные методы:

  • Метод анализа отражения импульсов TDR Рефлектометрия (низкоомные повреждения, обрыв кабельной линии, измерение длинны кабельной линии).
  • Импульсно дуговой метод SIM, до 32кВ (высокоомные повреждения и заплывающие пробои). Позволяет точно определять места повреждений без предварительного прожига.
  • Усовершенствованный импульсно дуговой метод SIM-MIM, до 32кВ (высокоомные повреждения и заплывающие пробои). Позволяет точно определять места повреждений без предварительного прожига.
  • Дуговой метод SIM в режиме постоянного тока (SIM DC) (высокоомные повреждения и заплывающие пробои)
  • Дифференциальный метод вторичного импульса SIM (высокоомные повреждения и заплывающие пробои)
  • Метод колебательного разряда с осцилляцией по току ICM, до 32кВ (высокоомные повреждения, заплывающие пробои и увлажнённая изоляция)
  • Метод колебательного разряда с осцилляцией по напряжению, до 260кВ (высокоомные повреждения, заплывающие пробои и увлажнённая изоляция с напряжением пробоя выше 32 кВ)

Возможности и преимущества:

  • Полностью автоматические измерительные последовательности
  • Возможность использования ручного режима измерений
  • Полностью автоматические установки курсора
  • Измерения и воспроизведение для 3-фазных систем
  • Память для >100000 осциллограмм (ограничивается емкостью HDD)
  • TDR-выходной импульс напряжением от 20 до 160 В
  • 200-МГц регистратор переходных процессов в реальном времени с высоким разрешением
  • Интервалы измерений превышают 200 км
  • Функция автоматической подготовки отчетов
  • Габаритные размеры, мм: 483 x 365 x 174
  • Масса, кг: 12

Технические характеристики:

Выходное напряжение импульсов 20...160 В
Длительность зондирующего импульса 20 нс – 1,3 мкс
Электрическая прочность к входному напряжению 400В AC (50-60 Гц)
Выходное сопротивление 12 - 2000 Ом регулируемое
Чувствительность входного делителя -10 дБ ... + 60 дБ
Диапазон измерений 0 – 200 км
Дискретность считывания сигналов 200 МГц (5 нс)
Разрешение 0,1 м (при v / 2 = 80 м/мкс)
Погрешность 0.1 %
Скорость распространения v/2 20 – 150 м/мкс
Объем памяти рефлектограмм > 100 000
Дисплей Цветной TFT 15”
Напряжение питания (работа и подзаряд батареи) 100-240 В (50/60 Гц)
Продолжительность работы от аккумуляторной батареи Около 5 ч
Рабочая температура -20 … +50 °C
Температура хранения -40 … +60 °C
Защищенность согласно IP54 Предназначен для комплектации мобильных лабораторий и систем Syscompact

Комплект:

  • Рефлектометр IRG 3000 включая монитор 15,1
  • Программное обеспечение Windows 2000 на CD-диске
  • Программное обеспечение для IRG 3000 на CD-диске
  • Клавиатура
  • Шнур питания
  • Руководство по эксплуатации

Характеристики BAUR IRG 3000

Технические характеристики BAUR IRG 3000
Вес кг 12
