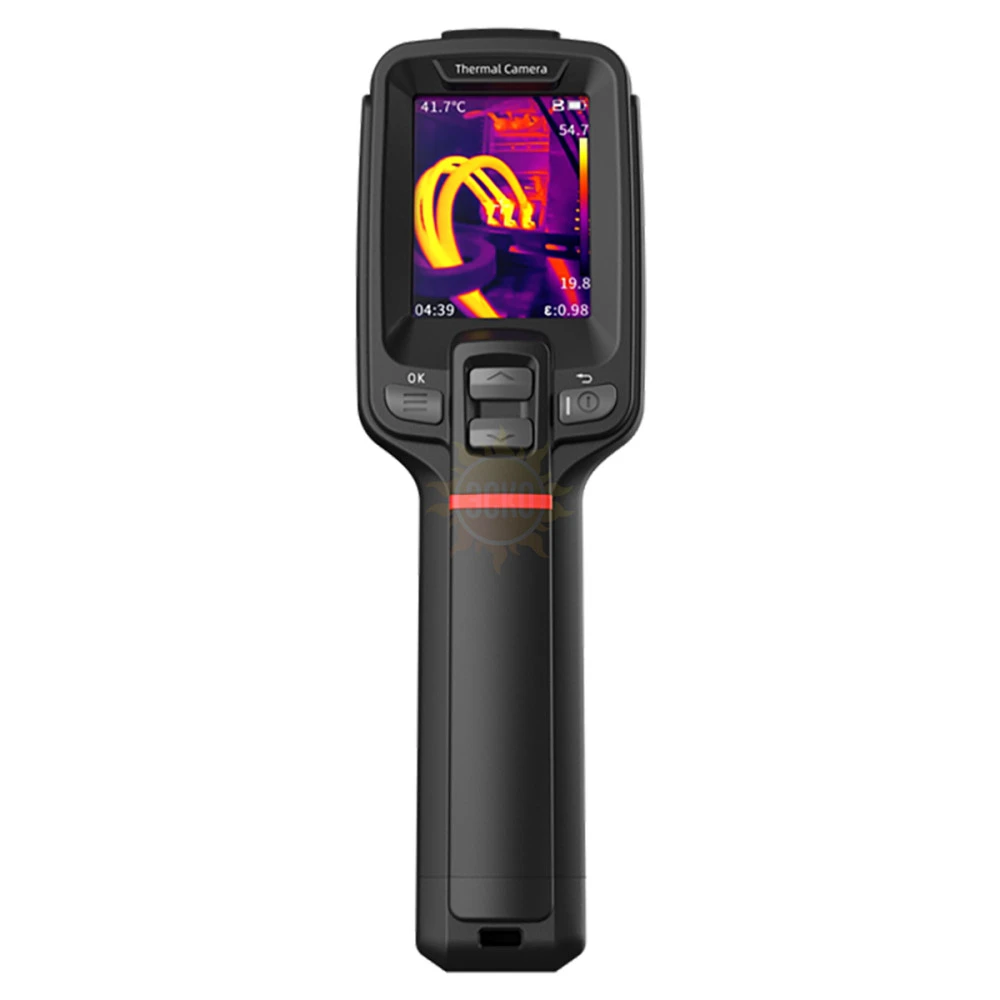

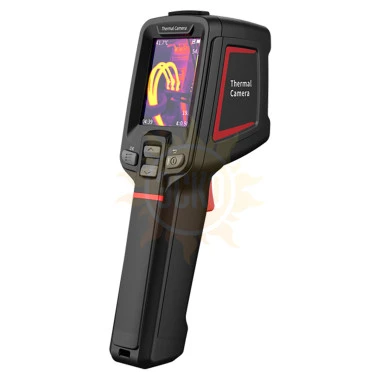

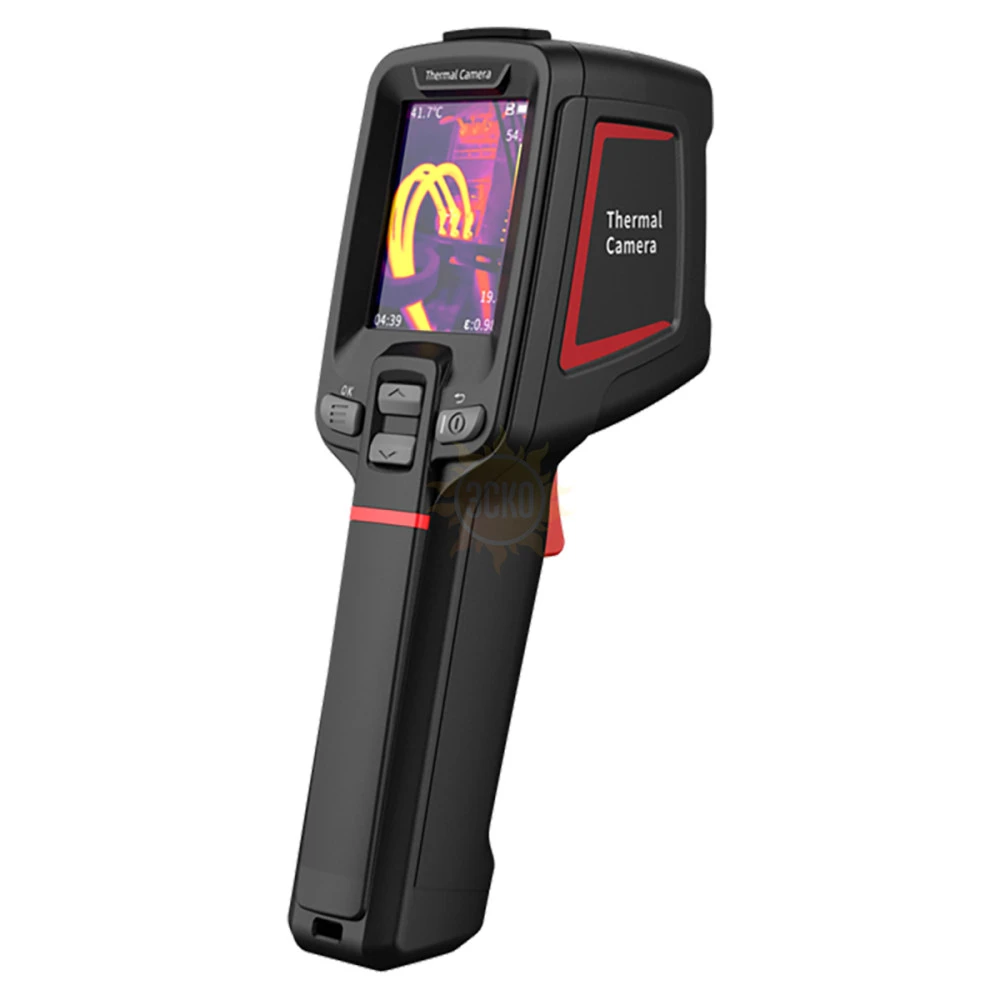

Тепловизор Guide E2 относится к многофункциональным мобильным устройствам с широким измерительным диапазоном, которые служат для визуализации тепловых полей при проведении осмотров целевых объектов, что позволяет оперативно выявлять элементы с высокой степенью нагрева и места тепловых утечек, а также дистанционно определять показатель их поверхностной температуры в пределах от –20 до +550°C. Прибор оснащен встроенной памятью, реализуя функции документирования, с сохранением термограмм и радиометрического видео, а также интерфейсами USB TYPE-C и WiFi для передачи данных. Поддержка автопереключения измерительных диапазонов и функции температурной сигнализации позволяет эффективно решать задачи энергоаудита и диагностики электрического и механического оборудования.
Отличия от младших модификаций серии EasIR
- Болометрическая матрица большего разрешения, с меньшим размером пикселя и более высокой температурной чувствительностью NETD, выдает ИК изображения лучшего качества.
- Увеличенный диаметр линзы объектива тепловизора с расширенным углом обзора обеспечивает лучшую разрешающую способность, позволяя отслеживать мелкоразмерные объекты и их элементы, охватывая одним снимком широкий сектор.
- Повышенная автономность обеспечивается за счет использования встроенного аккумулятора большей емкости.
Особенности и преимущества

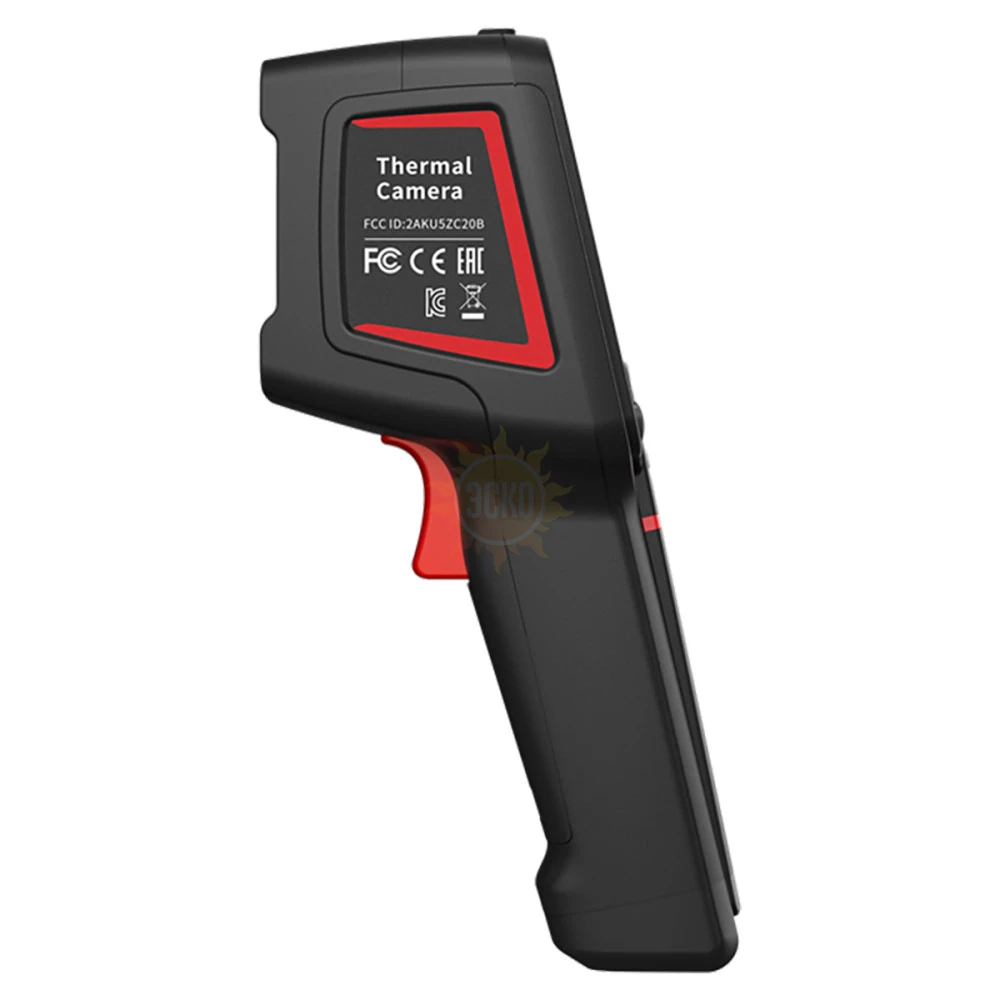

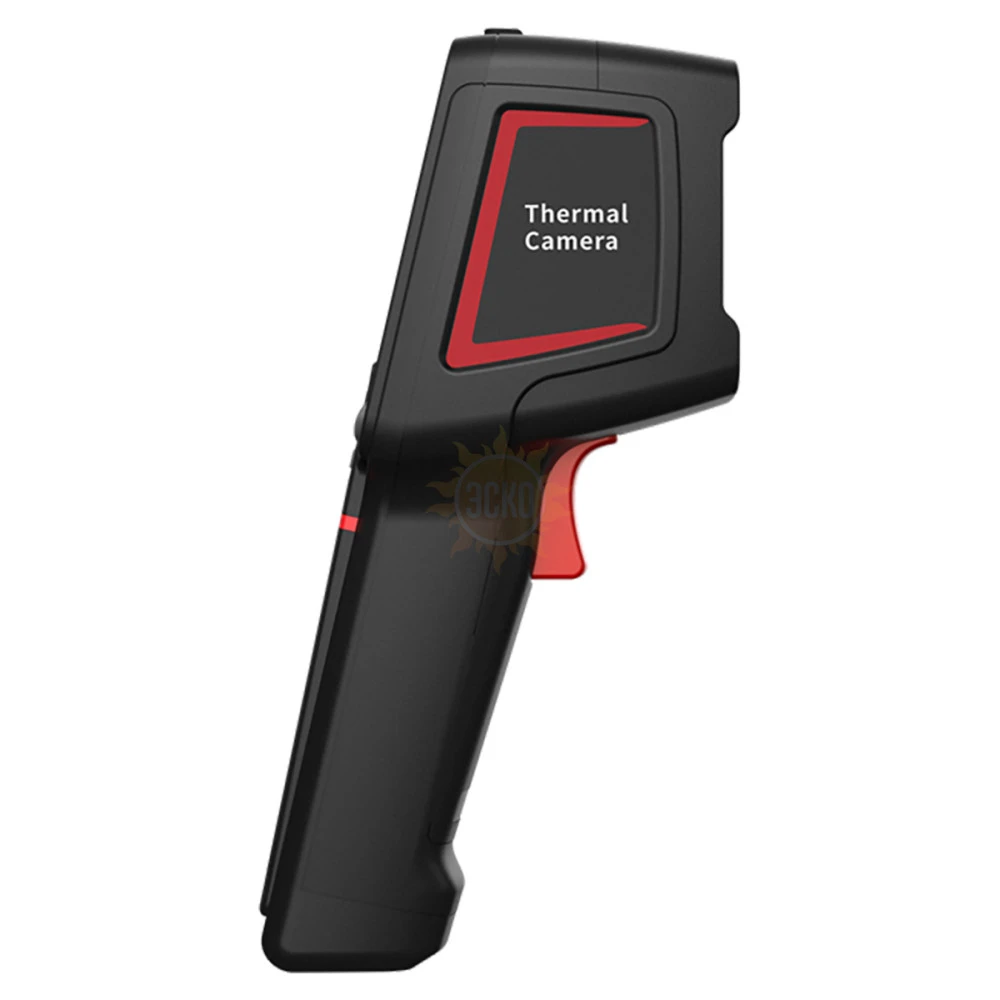

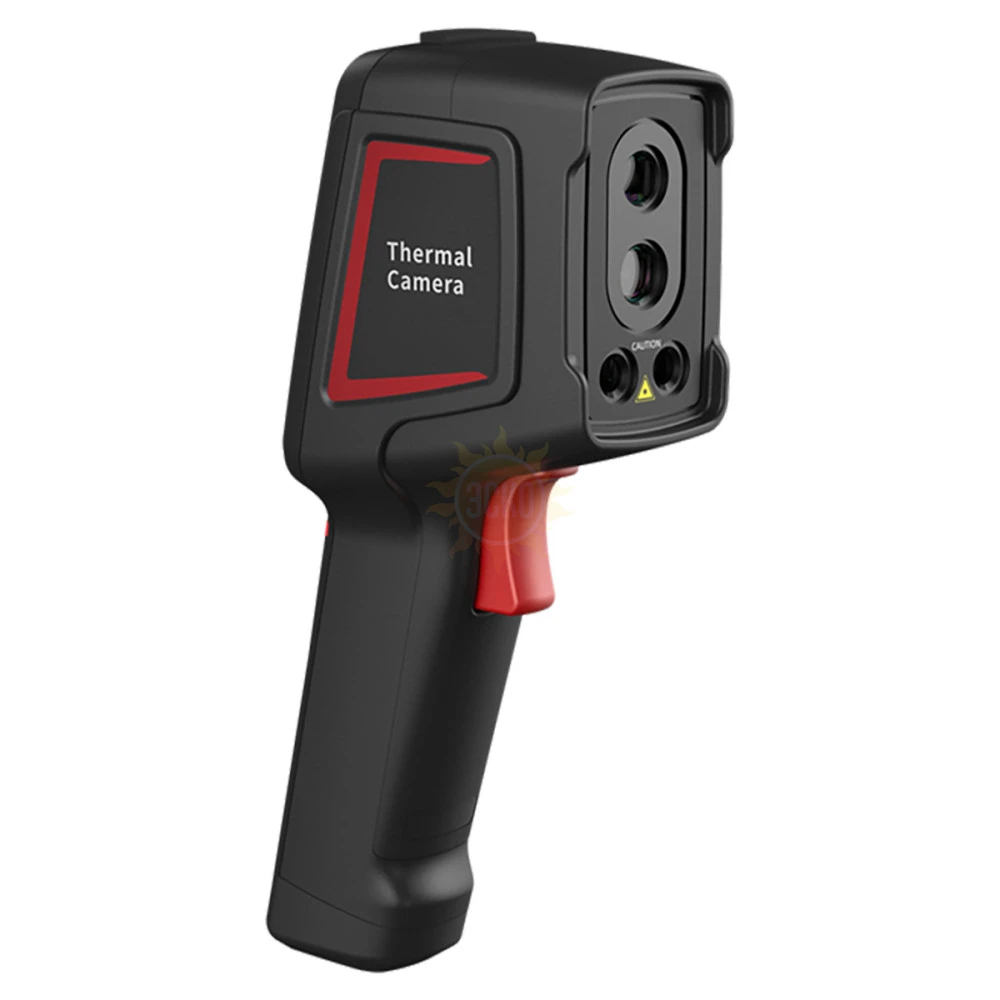

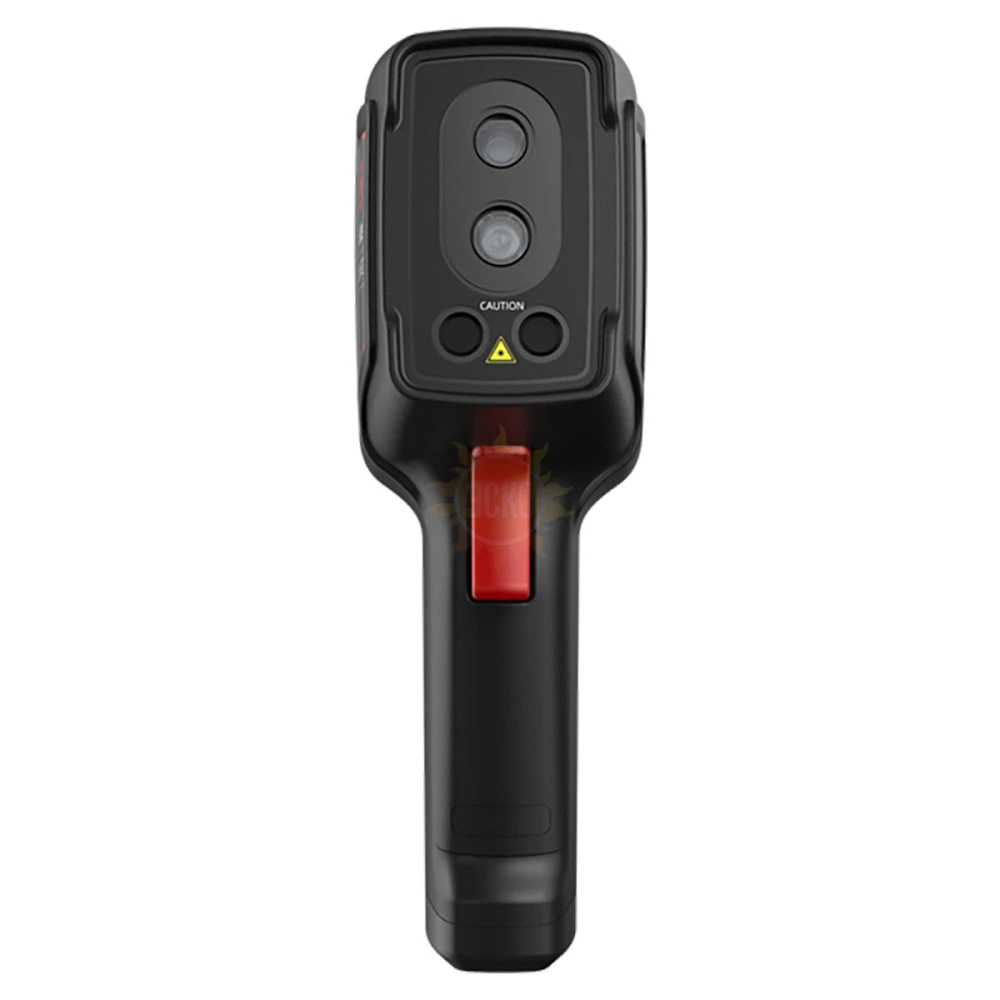

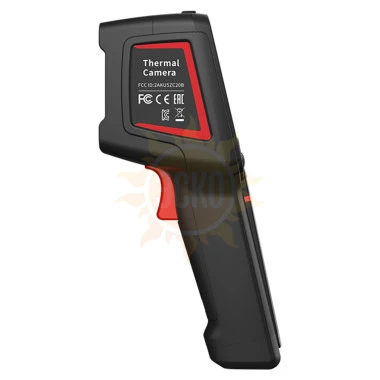

Пистолетный форм-фактор, с удобным расположением кнопок управления, обеспечивает возможность пользования прибором одной рукой. Как диагностический инструмент профессионального класса, тепловизор Guide E2 снабжен цифровой камерой и поддерживает несколько вариантов наложения инфракрасного изображения и изображения видимого спектра. Это дает возможность быстро идентифицировать источники температурных аномалий. Наличие лазерного указателя упрощает наведение изделия на целевой объект. В приборе реализована функция трансляции видеопотока и дистанционного управления съемкой с помощью пользовательского коммуникатора.
Оптика с фиксированной фокусировкой исключает необходимость настройки резкости. Минимальное расстояние съемки составляет 10 см, благодаря чему оборудование подходит для оперативной диагностики электронных плат. Реализуя технологию Real-time IR-Perfclear, ИК камера обеспечивает 4-кратное повышение качества изображений в реальном времени, что позволяет получать термограммы с улучшенной детализацией, с разрешением до 512 x 384.
Характеристики Тепловизор Guide E2
| Guide E2 | |
| Получение изображений и оптика | |
|---|---|
| Тип детектора | VOx (оксид ванадия), 7,5 – 14 мкм |
| Инфракрасное разрешение | 256×192 при 17 мкм |
| Сверхвысокое разрешение | Поддержка реконструкции в режиме реального времени с высоким разрешением, обновление до 512×384 |
| Термочувствительность (NETD) | 45 мК |
| Частота кадров | 25Гц/9 Гц |
| Фокусное расстояние | 3,2 мм |
| Поле зрения | 56° × 48° |
| Мгновенный угол поля зрения (IFOV) | 3,75 мрад |
| Минимальное расстояние до объекта | 0,1 м |
| Отношение расстояния к размеру пятна (D:S) | 266:1 |
| Режим фокусировки | Фиксированная |
| Измерение и анализ | |
| Диапазон измерений | Поддержка автоматического переключения: от -20°C до 150°C, от 0°C до 550°C |
| Точность измерений | ±2°C или ±2%, в зависимости от того, что больше |
| Область анализа | Центральное пятно; три фиксированных области: Малая, средняя, большая (попеременно) |
| Сигнализация | Сигнализация пороговой температуры на весь экран (изображение и мигание) |
| Настройки параметров | Излучательная способность, отраженная температура, расстояние до мишени |
| Представление изображений | |
| Экран дисплея | 2,4-дюймовый ЖК-дисплей |
| Режим отображения | ИК-диапазон (IR), видимый свет (VIS), многоспектральное изображение (MIF) и "кадр в кадре" (PIP) |
| Цветовые палитры | 6: Iron Red, White Hot, Arctic, Rainbow 2, Hot Iron, Rainbow 1 |
| Настройка изображения | Настройка диапазона и уровней: Автоматическая, полуавтоматическая, ручная |
| Цифровая камера | 2 МП |
| Функции | |
| Лазер | Лазерный указатель |
| Функция записи | Фото и видео |
| Хранение и передача данных | |
| Носитель данных | Встроенная память (16 ГБ) |
| Сохранение изображений | в формате JPG с температурными данными |
| Сохранение видео | Поддерживает потоковую передачу видеоданных в реальном времени, формат хранения видеозаписей в Irgd (с температурными данными) |
| Внешние интерфейсы | TИП-C, UNC ¼"-20 (под штатив) |
| WIFI | Есть, с возможностью подключения к мобильному терминалу для передачи изображений и видео в реальном времени |
| Питание | |
| Тип батареи | Перезаряжаемая литий-ионная батарея, несъемная |
| Время работы | 11 часов |
| Режим зарядки | Зарядка по Type-C; зарядка с помощью ПК/портативной док-станции; во время зарядки можно продолжать использовать камеру |
| Время зарядки | 90% от емкости батареи за 2,5 часа |
| Условия окружающей среды | |
| Рабочая температура | от -15°C до 50°C |
| Класс IP-защиты | IP54 |
| Защита от падения | Испытание на падение с высоты 2 м |
| Сертификация | CE, FCC, RoHS, KC, EAC, FDA, Anatel, IP54, испытание на падение с высоты 2 м, испытания на воздействие влажного тепла, вибрационные испытания, ударные испытания, динамические испытания, UN38.3, MSDS |
| Физические характеристики | |
| Аппаратные средства | Осветительный прибор |
| Пакет программного обеспечения | Для ПК: ThermoTools; Для мобильных устройств: Thermography (iOS/Android) |
| Габаритные размеры | 194 × 61,5 × 76 мм |
| Вес | 375 г |
