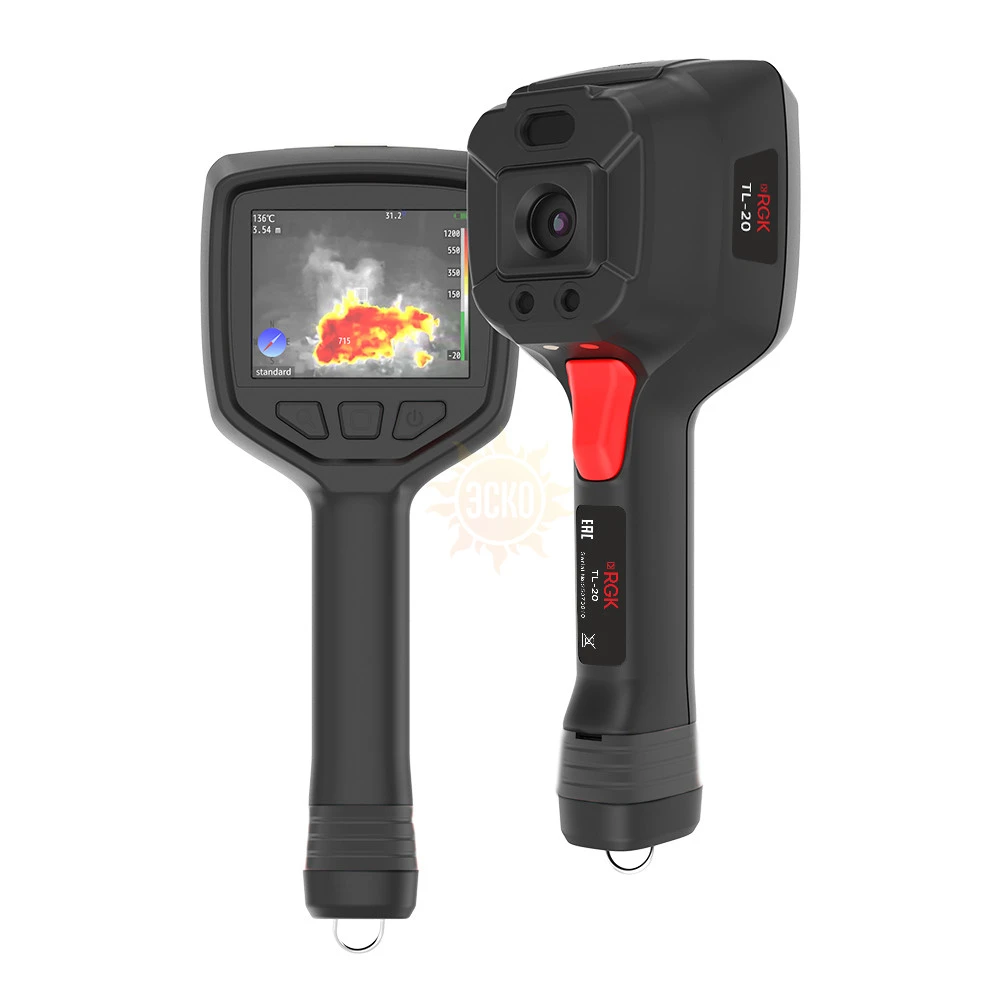

Тепловизор RGK TL-20 – прочный и надежный профессиональный инструмент для оперативных ИК обследований и диагностики, оборудованный болометром с разрешением 256 х 192 и встроенной 5-мегапиксельной цифровой камерой, изображения с которых можно просматривать в режиме наложения на 3,5-дюймовом сенсорном дисплее. Прибор реализует функцию авто-выбора измерительного диапазона, в пределах от –20 до +150°С и от 0 до +410°С, с опциональным повышением до +650°С. Благодаря этому он подходит как для диагностики электросилового и механического оборудования и контроля технологических процессов в промышленных отраслях, так и для проверки качества теплоизоляции и выявления утечек тепла при использовании изделия для строительных нужд.
Функциональные возможности
Реализуя функции документирования, тепловизор RGK TL-20 способен записывать отдельные снимки с радиометрическими данными и видеоролики на карту памяти. Встроенные средства анализа позволяют определять температурные параметры целевых объектов на сохранённых термограммах, с выполнением измерений в выбранных точках, линиях и областях, которые можно просто указывать, используя сенсорные функции дисплея. Автоматическое маркирование точек с наибольшей и наименьшей степенью нагрева в зоне обзора ускоряет выявление проблемных элементов. Для более детального обследования сложных целей с малоразмерными компонентами предусмотрен режим цифрового зуммирования. Настраиваемая сигнализация минимизирует трудоемкость поверки соответствия температурных характеристик целевых объектов заданным нормам.
Особенности
- "Плоский" форм-фактор корпуса, снабженного пистолетной рукояткой, упрощает переноску изделия в ходе выполнения работ, а также позволяет вести съемку в труднодоступных местах и из неудобных положений, выполняя все манипуляции с камерой одной рукой.
- Короткофокусный объектив, оборудованный германиевой линзой с фокусным расстоянием 3,2 мм и "утопленный" в корпус для лучшей защиты от внешних воздействий, обладает небольшой толщиной и широким сектором обзора; он не нуждается в фокусировке, что повышает оперативность работ.
- Лазерный указатель, маркер которого хорошо различим на визуальном изображении, позволяет точно наводить тепловизор RGK TL-20 на выбранный элемент объекта контроля, упрощая локализацию проблемных зон.
- Встроенный модуль беспроводной связи позволяет транслировать данные в дистанционном режиме на внешние устройства в реальном времени, что повышает эффективность командной работы.
Характеристики Тепловизор RGK TL-20
| Измерение | |
|---|---|
| Диапазон измерений температуры | от -10 (**) до +150 °С от 0 до +410 °С от +300 до +650(**) °С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 °С до +100 °С включ., °С | ±2,0°С |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 % |
| Изображение и оптические данные | |
| Количество пикселей матрицы детектора | 256 x 192 px |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,05 |
| Углы поля зрения, градус по горизонтали x градус по вертикали | 56,2° x 42,4° |
| Минимальное фокусное расстояние | 0,3 м |
| Пространственное разрешение | 3,33 мрад |
| Запись изображений или частота обновлений | 30 Гц |
| Режим фокусировки | фиксированный |
| Увеличение | 2x, 4x |
| Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Представление изображения | |
| Экран/разрешение | сенсорный экран 3,5-дюймовый ЖК-дисплей/320x240 px |
| Режимы изображения | ИК, видимый, картинка в картинке, смешивание/выделение |
| Цветовые палитры | 10 палитр |
| Анализ измерений | |
| Точка | неограниченное количество точек устанавливающихся вручную |
| Автоматическое обнаружение тепла/холода | автоматические горячий и холодный маркеры |
| Линия | неограниченное количество линий устанавливающихся вручную |
| Область | неограниченное количество областей устанавливающихся вручную |
| Поправки к измерениям | коэффициент излучения, базовая температура, температура окружающей среды, атмосферная влажность, компенсация расстояния |
| Предупреждение о превышении температуры | звуковая и индикаторная сигнализация |
| Хранение видео | |
| Медиа-хранилище | карта MicroSD 32 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 320x240 при 25 кадрах в секунду |
| Режим хранения видео | ИК |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG, включая данные измерений |
| Режим хранения изображений | ИК/видимое изображение/картинка в картинке/смешивание |
| Анализ изображений | в ПО |
| Настройка | |
| Лазер | < класс 2 |
| Команды настройки | локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы |
| Языки | многонациональные |
| Цифровая камера | |
| Встроенная цифровая камера | 5 Мп |
| Встроенные данные цифрового объектива | 55° |
| Интерфейсы передачи данных | |
| Интерфейсы | Micro SD |
| Настройки сетей | |
| Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
| Система питания | |
| Срок службы батареи при непрерывном использовании | 4 ч |
| Напряжение питания | 12 В |
| Система зарядки | в зарядной станции |
| Управление энергопотреблением | автоматическое отключение |
| Экологические данные | |
| Диапазон рабочих температур | от -20°C до 55°C |
| Диапазон температур хранения | от -25°C до 70°C |
| Влажность (при эксплуатации и хранении) | от 10 до 90% |
| Устойчивость к падению | 2 м |
| Удар | 25 г (IEC60068-2-29) |
| Вибрация | 2 г (IEC60068-2-6) |
| Степень защиты | IP54 |
| Дополнительные возможности | |
| Контакты для зарядной станция в авто | есть |
| Физические характеристики | |
| Размеры | 230 x 105 x 57 мм |
| Вес камеры включая батарею | 0,46 кг |
(**) – диапазон показаний от -20 °С до +150 °С
(***) – по дополнительному заказу
