Артикул: 355180

GOOSEMeter-One - анализатор GOOSE сообщений по протоколу МЭК-61850

цена по запросу

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Описание анализатора GOOSE сообщений по протоколу МЭК-61850 GOOSEMeter-One:

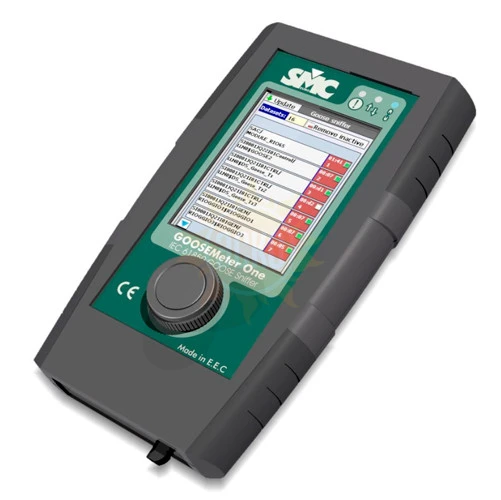

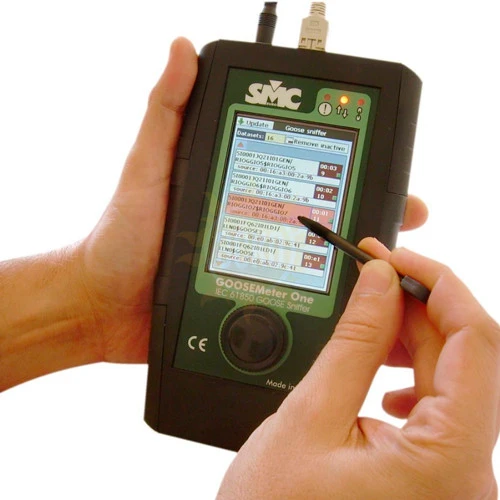

GOOSEMeter-One - портативный прибор проверки правильности организации информационного обмена по протоколу GOOSE на цифровых подстанциях. Мультиметр GOOSEMeter-One способен отображать содержимое передаваемых наборов данных и другие параметры GOOSE-сообщений.

GOOSEMeter-One мгновенно отображает текущую информацию GOOSE трафика при подключении по шине IEC (МЭК)-61850.

Как новые, так и устаревшие наборы активных данных легко идентифицируются, а содержимое сообщений могут быть помечены, классифицированы и отфильтрованы пользователем для оперативной оценки и диагностики.

Портативность, малый вес, простота эксплуатации GOOSEMeter-One позволяет легко и быстро провести проверку в любом месте подстанции.

GOOSEMeter-One является прибором только для чтения, что исключает возможность внесения каких-либо изменений в конфигурацию сети.

Назначение анализатора GOOSE сообщений по протоколу МЭК-61850 GOOSEMeter-One:

Инспекция данных IEC-61850 в режиме реального времени;
Анализ содержания GOOSE сообщений;
Проверка архитектуры кабелей типа «витая пара» на цифровых подстанциях.

Особенности анализатора GOOSE сообщений по протоколу МЭК-61850 GOOSEMeter-One:

Не требует конфигурации, «подключись и работай»;
Тестирование во время работы;
Режим работы: «только чтение»;
Не требует для работы ПК;
USB-хранение;
Малогабаритный, для работы в стесненных условиях;
Проверка правильности выполнения сетей подстанции;
Анализ содержания GOOSE-сообщений;
Мониторинг GOOSE-сообщений с онлайн индикацией изменения статуса сообщения;
Регистрация времени события с разрешением в 1 мкс;
Идентификация и проверка статуса GOOSE-сообщений с хронологией изменения;
Показывает в деталях содержание GOOSE-сообщения;
Инспекция массивов данных по IEC-61850 в реальном масштабе времени;
Способность фильтрации GOOSE-сообщений для мониторинга только интересующей информации;
Редактор шаблонов, позволяющий переименовывать данные для лучшей идентификации;
Сортировка массивов по МАС-адресам;
Показывает массивы с более чем 64 идентификаторами;
Обновление ПО через Интернет;
Сенсорный экран с большим разрешением;
ПО GOOSESync для ПК: Связь с внешним ПК по USB для загрузки и анализа, быстрое редактирование шаблонов.

Технические характеристики анализатора GOOSE сообщений по протоколу МЭК-61850 GOOSEMeter-One:

Параметр	Значение
Управление
Дисплей	Сенсорный TFT- экран высокого разрешения, 54х71 мм (5,7´´)
Ручка управления	Вращение-нажатие
Светодиоды	GOOSE-активность (красный); Ethernet-соединение (голубой); память (желтый)

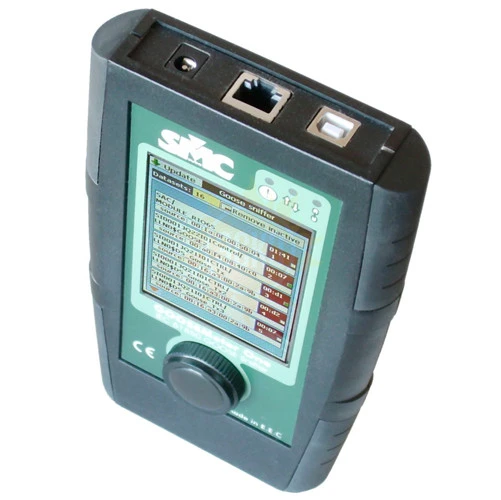

Связь
ПК	USB1.1
IEC-61850	RJ-45 Ethernet 10/100 Мбит/с
Обновление ПО	RJ-45 10/100 Мбит/с Работа под Windows CE
Общие характеристики
ОЗУ	Возможность записи до 32МБ GOOSE-сообщений в каждом тесте
FLASH-память	Емкость до 12 МБ «сжатых» тестов
Питание	100-260 V AC , 50-60 Гц, БП 5 V DC (1 А DC)
Соответствие	Прибор предназначен для использования на высоковольтных подстанциях, в промышленности. Все продукты компании EuroSMC имеют соответствие директивам ЕС по СЕ-маркировке, соответствуют стандартам МЭК и другим международным стандартам, разработаны и выпускаются в соответствии с требованиями стандарта качества ISO-9001
Рабочая температура	0 - 50°С
Температура хранения	0 - 70°С
Корпус	Высококачественный прочный ABS-пластик, эргономичной конструкции, защита граней противоскользящим покрытием из TPE-материала
Вес	0,4 кг
Размеры	110 х 185 х 26 /35мм

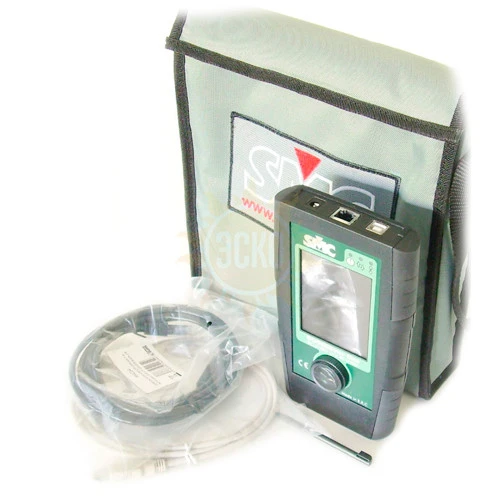

Комплектация GOOSEMeter-One

Комплект поставки GOOSEMeter-One

№	Наименование	Количество
1	Анализатор GOOSEMETER ONE	1
2	Мягкая защитная сумка для транспортировки	1
3	Стандартный Ethernet RJ-45 кабель, длина 2 м	1
4	USB- кабель, длина 2 м	1
5	Стилус-карандаш (Nintendo DS)	1
6	Универсальный блок питания	1
7	Руководство по эксплуатации	1
8	Инструкция по гарантии и регистрации продукта	1
9	CD с программным обеспечением GOOSESync	1
