Прогрузка первичным синусоидальным током RAPTOR HV

Назначение высоковольтного модуля RAPTOR HV:

Высоковольтный модуль RAPTOR HV (может быть добавлен к любой конфигурации RAPTOR C05, RAPTOR C15, RAPTOR C25, RAPTOR C35) расширяет спектр применения и позволяет использовать RAPTOR при испытаниях, требующих переменное напряжение до 2 кВ.

RAPTOR HV работает только вместе с силовым модулем RAPTOR MS и визуально схож с ним. Подключается к RAPTOR MS через специальный разъем. Генерируемое RAPTOR MS напряжение увеличивается модулем RAPTOR HV, и может быть выбрано пользователем в двух диапазонах: 1 кВ или 2 кВ с высокоточным измерением напряжения, тока и фазового угла.

RAPTOR HV соответствует всем международным стандартам безопасности и имеет встроенный звуковой сигнализатор высокого напряжения и разъемы для подключения сигнальной лампы и внешней кнопки аварийного отключения.

Одной из особенностей является возможность проводить испытания на частотах, отличных от сетевой частоты, что еще более расширяет спектр применения RAPTOR.

Применение модуля RAPTOR HV делает RAPTOR уникальной системой не имеющей аналогов, так как теперь в одной установке можно совместить выдачу высокого тока до 15 кА и высокого напряжения до 2 кВ при высокой мощности, таким образом, инновационная система RAPTOR заменяет собой сразу несколько установок.

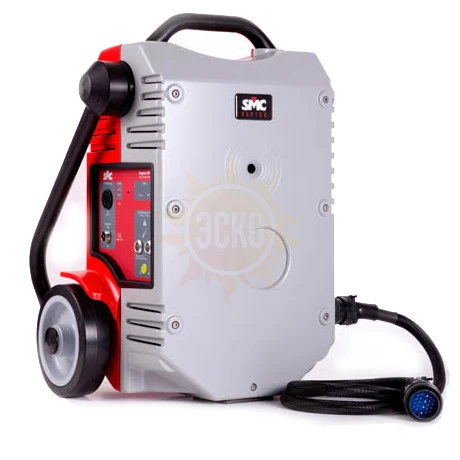

Вес модуля RAPTOR HV составляет 28 кг и те же габаритные размеры, что и остальные модули RAPTOR; имеет колеса и складную ручку для удобной транспортировки.

Особенности высоковольтного модуля RAPTOR HV:

• 2 диапазона: 0-1000 В АС и 0 – 2000 В АС;
• Соединение и питание через специальный разъем от RAPTOR MS;
• Управление через RAPTOR HH;
• Пакет готовых тестов;
• Звуковой сигнализатор высокого напряжения;
• Внешние сигнальная лампа и кнопка аварийного отключения;
• Портативность, малый вес и размеры.

Применение высоковольтного модуля RAPTOR HV:

• Высоковольтные испытания ТТ, ТН, силовых трансформаторов;
• Снятие вольтамперных характеристик;
• Построение кривых намагничивания;
• Коэффициент трансформации ТН, силовых трансформаторов;
• Проверка полярности во вторичной обмотке ТН;
• Тестирование датчиков и преобразователей напряжения;
• Измерение шагового напряжения.
