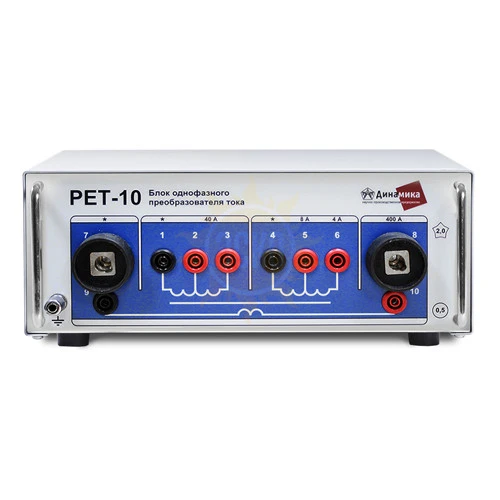

Описание блока однофазного преобразователя тока РЕТ-10
Блок РЕТ-10 позволяет с высокой точностью масштабировать один из выходных токов токовых каналов с коэффициентами передачи 10, 5 и 0,1 и обеспечивать работу приборов РЕТОМ-51 и РЕТОМ-61 в широком диапазоне токов и нагрузок.
С потребительской точки зрения блок РЕТ-10 позволяет существенно расширить технические возможности приборов РЕТОМ-51 и РЕТОМ-61, а именно:
- увеличить максимальный выдаваемый ток до 200 А и 300 А, соответственно;
- уменьшить достоверный минимальный выдаваемый ток до 0,1 мА
- выдавать ток в диапазоне до 2 А и 3 А, соответственно, при высокоомных нагрузках до 65 Ом.
Блок трансформатора тока РЕТ-10 изготовлен на базе магнитопровода из нанокристаллического сплава с редкоземельными компонентами.
Технические характеристики блока однофазного преобразователя тока РЕТ-10
| Параметр | Значение |
| Основные технические данные | |
| Количество выходов | 3 |
|
Номинальная мощность, ВА |
200 |
| Мощность в режиме увеличенной нагрузочной способности, ВА | 400 |
| Максимальная мощность в повторно-кратковременном режиме, ВА | 750 |
| Коэффициенты преобразования тока, Кт =I1/I2 | 0,1; 5; 10 |
| Максимальный выходной ток для соответствующих Кт, А | 200; 4; 2 |
| Диапазон нагрузок в пределах номинальной мощности,Ом, не более | 0,00625; 16; 62,5 |
| Диапазон нагрузок в режиме увеличения нагрузочной способности,Ом, не более | 0,0125; 32; 125 |
| Выходной ток в пределах номинальной мощности, А | (0,997…1,003) I1/KT |
| Выходной ток в режиме увеличенной нагрузочной способности, А | (0,990…1,010) I1/KT |
| Погрешность выходного тока при изменении первичного тока, где I - величина тока первичной обмотки | 0,04 (20/I1-1) |
| Диапазон частот, Гц | 40…600 |
| Погрешность передачи фазы, ° | 40+0,045 (20/I1-1) |
| Коэффициент нелинейных искажений,%, не более | 1 |
| Время непрерывной работы при максимальной выходной мощности: - из холодного состояния 20°С, мин, не менее - в повторно кратковременном режиме при ПВ*=30%, мин, не менее |
20 10 |
| Электрическое сопротивление изоляции между: - гальванически разделенными токоведущими деталями, МОм, не менее - токоведущими деталями и корпусом, МОм, не менее |
20 20 |
| Испытательное напряжение между: - гальванически разделенными токоведущими деталями, кВ, не менее - токоведущими деталями и корпусом, кВ, не менее |
2 2 |
| Габаритные размеры, мм, не более | 345х265х110 |
| Масса, кг, не более | 9 |
| Условия применения | |
| Диапазон температур окружающей среды, °С | -20…+50 |
| Нормальная температура, °С | 20±2 |
| Влажность воздуха при 25 °С, %, не более | 80 |
| Высота над уровнем моря, м, не более | 1000 |
| Группа условий эксплуатации по ГОСТ 17516.1-90 | М23 |
| Степень защиты: - по оболочке - по выходным клеммам |
IP20 IP00 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | 0I |
| Характеристики надежности | |
| Средний срок службы устройств, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более | 1 |
* - ПВ - продолжительность включения
Комплект поставки РЕТ-10
| № | Наименование | Количество |
| 1 | Блок однофазного преобразователя тока РЕТ-10 | 1 |

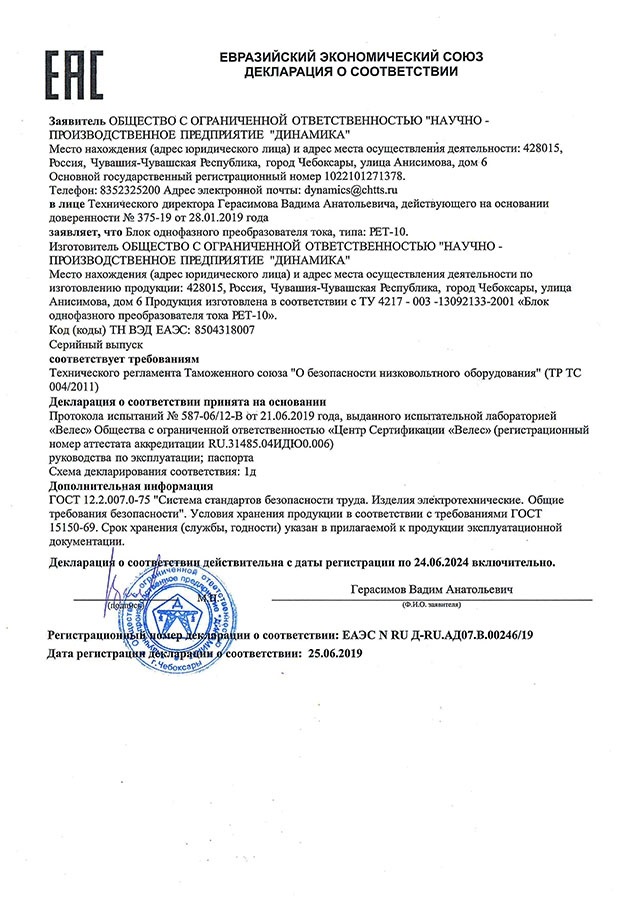

- Декларация о соответствии требованиям ТСJPG, 172.91 КБ
