Прогрузка первичным синусоидальным током РЕТ-ВАХ-2000 - измерительно-трансформаторный блок

распечатать описание в PDF

Артикул: 182502

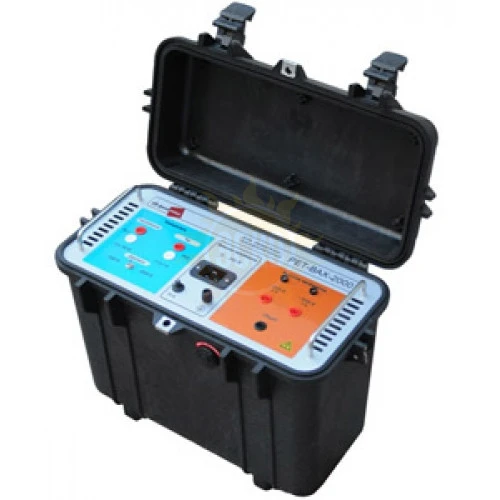

РЕТ-ВАХ-2000 - измерительно-трансформаторный блок

цена по запросу

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Назначение измерительного блока РЕТ-ВАХ-2000:

Учитывая пожелания специалистов-релейщиков, было проведено усовершенствование измерительно-трансформаторного блока РЕТ-ВАХ. Новое устройство РЕТ-ВАХ-2000, по сравнению с блоком РЕТ-ВАХ, не только имеет увеличенную мощность и повышенное до 2000 В выходное напряжение, но и выполнено в новом пластиковом корпусе, что повысило удобство работы с ним.

Блок РЕТ-ВАХ-2000 предназначен для совместной работы с прибором РЕТОМ-21 и позволяет выполнять следующие проверочные работы:

снятие характеристик намагничивания (вольтамперных характеристик) измерительных трансформаторов тока, используемых на напряжение 110 – 750 кВ;
измерение коэффициента трансформации и полярности обмоток электромагнитных и емкостных измерительных трансформаторов напряжения;
испытание электрической прочности изоляции переменным напряжением;
проверки первичного и вторичного электрооборудования различного применения в диапазонах напряжения до 2000 В, тока до 4 А и мощности до 2000 ВА.

Технические характеристики измерительного блока РЕТ-ВАХ-2000:

Параметр	Значения
Входное напряжение	0...250 В, 50 Гц
Максимальное выходное напряжение, В_эфф	1100 2200
Максимальный выходной ток, А	4 2
Мощность трансформатора в длительном режиме, ВА	2000
Максимальная мощность, в течение 30 с, ВА	4000
Базовая погрешность преобразователя тока и напряжения, %	1,0
Диапазон рабочих температур, °С	от -20 до +50
Габариты, мм	430 х 280 х 325
Масса, кг	15

Комплектация РЕТ-ВАХ-2000 - измерительно-трансформаторный блок

Комплект поставки РЕТ-ВАХ-2000

№	Наименование	Количество
1	Блок измерительно-трансформаторный РЕТ-ВАХ-2000	1
2	Кабель MC 5kV 10A (чёрный, красный)	2
3	Кабель питания КП-ВАХ-2000	1
4	Кабель КОН-51.02	2
5	Концеватель «крокодил» черный AK2B2540	1
6	Концеватель «крокодил» красный AK2B2540	1
7	Ремень плечевой	1
8	Сумка ЗИП ВАХ-2000	1
9	Паспорт	1
