УВУ-30СНЧ - высоковольтная установка испытания кабеля из сшитого полиэтилена
Назначение высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-30СНЧ
Установка УВУ-30СНЧ (увеличенной мощности) предназначена для проведения испытаний и диагностики высоковольтных кабельных линий с изоляцией из сшитого полиэтилена 6 и 10 кВ синусоидальным или прямоугольным напряжением сверхнизкой частоты (VLF) 0,01…1 Гц.и повышенным постоянным напряжением.
Описание высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-30СНЧ
Установка состоит из высоковольтного блока и пульта управления с большим ЖКдисплеем для графического отображение величины напряжения, токов утечки, емкости кабеля.
Высоковольтная СНЧ установка УВУ-30СНЧ может использоваться как отдельный прибор и в составе передвижной электротехнической лаборатории (опционально крепления вместо колес).
Особенности высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-30СНЧ
- Вывод результатов и рекомендаций на русском языке;
- Осциллографическое представление сигналов;
- Возможность использования УВУ-30СНЧ как испытательной установки постоянного напряжения положительной и отрицательной полярности относительно «земли» в ручном или автоматическом режиме;
- Встроенный пакет программ для испытаний жил и оболочки как 1 фазного, таки 3-х фазного кабеля из сшитого полиэтилена с автоматическим проведением процедуры испытания и возможностью самостоятельного программирования и записи результатов во флэш-память пульта управления;
- Полный автоматический цикл испытаний по встроенным программам с возможностью перепрограммирования под задачи самим пользователем;
- Режим работы установки УВУ-30СНЧ– непрерывный без ограничения времени;
- Измерение параметров нагрузки: емкости и сопротивления;
- Цифровая система формирования выходного сигнала;
- Автоподстройка частоты выходного напряжения с возможностью ручной установки;
- Автоматический разряд объекта испытаний со световым индикатором наличия опасного напряжения в кабеле из сшитого полиэтилена;
- Не содержит механических переключателей и масла;
- Полная сохранность кабелей из сшитого полиэтилена при испытаниях;
- В комплект поставки установки УВУ-30СНЧ входит программное обеспечение «Регистратор СНЧ» - возможность передачи результатов испытаний на компьютер, хранение информации в базе данных, распечатка протокола испытаний в соответствии с требованиями РФ.
Технические характеристики высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-30СНЧ
Параметр | Значение |
Рекомендация для испытания кабеля, кВ | 6 и 10 |
Максимальное значение амплитуды выходного напряжения, кВ | 30 |
Максимальное значение действующего выходного напряжения, кВ | SIN 23 SQU 30 |
Разрешение измерения напряжения, кВ | 0,1 |
Разрешение измерения тока, мкА | 1 |
Максимальное значение выходного тока I max, мА | 30 |
Частота выходного напряжения с шагом 0,01 Гц, Гц | 0,01-1 |
Емкость кабеля при частоте 0,1 Гц/ длина кабеля примерно, МкФ/км кабеля |
1/3 |
Форма выходного напряжения | Синусоидальный, Прямоугольный, Постоянный SIN/SQU/DC+/DC- |
Испытание оболочек кабеля | Постоянный ток обеих полярностей |
Время испытаний, мин | Без ограничений |
Дискретность установки | 1 Мин |
Разряд кабеля | Встроенный автоматический |
Напряжение питающей сети переменного тока 50/60гц, В | 220 |
Потребляемая максимальная мощность, кВт | 2,2 |
Масса блока, кг | 58 |
Масса пульта управления, кг | 2,2 |
Габариты блока, мм | 430х460х810 |
Габариты пульта управления, мм | 200х120х75 |
Комплект поставки УВУ-30СНЧ
№ | Наименование | Количество |
1 | Высоковольтный блок | 1 |
2 | Пульт управления | 1 |
3 | Программное обеспечение "Регистратор СНЧ" | 1 |
4 | Кабель сетевого питания | 1 |
5 | Высоковольтный экранированный соединительный кабель с зажимом типа "крокодил", длина 5 м | 1 |
Пока нет отзывов.
Пока нет обсуждений.

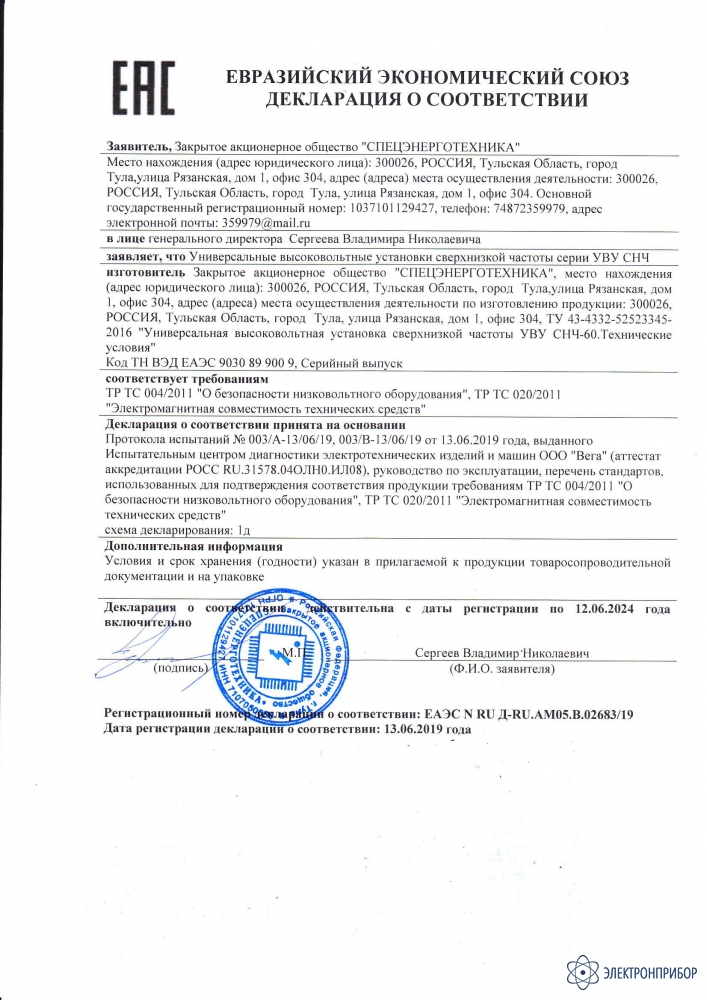

- Декларация о соответствииJPG, 473.16 КБ
