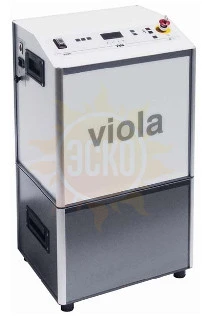

Система испытаний оболочек кабеля VIOLA-60

Артикул: 208269

Предустановленная частота

0,1Гц

Возможность снижения частоты

есть

Форма выходного напряжения

косинусоидально-прямоугольная, синусоидальная

Переменное напряжение, пиковое значение

60 кВ

Переменное напряжение, действующее значение

40 кВ синус, 40 кВ прямоугольник

Постоянное напряжение

60 кВ

Испытание оболочки

Есть

Режим поиска мест повреждения оболочки

Есть

Исполнение

два блока объединенные в моноблок

Вес установки

75 кг

цена по запросу

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

ТД «ЭСКО» официальный дистрибьютор BAUR в России

Область применения автоматической системы для испытаний кабелей с изоляцией из сшитого полиэтилена VIOLA-60:

Испытания кабелей высокого напряжения на месте эксплуатации в соответствии со стандартами VDE DIN 0276-620/621 (CENELEC HD 620/621), IEEE P 400.2-2004
Испытания оболочек кабелей / Определение местоположения дефектов оболочек
Испытания изоляции электрического оборудования (электродвигателей и генераторов) в соответствии со стандартом IEEE 433

Двухкомпонентный дизайн, портативность
Источник высокого напряжения очень низкой частоты, генерируемого по цифровой технологии truesinusÒ
Полностью программируемые автоматические процедуры испытаний
Передача и сохранение данных посредством ИК интерфейс
Встроенное автоматическое разрядное устройство
Возможность модернизации до системы диагностики, обеспечивающей измерение тангенса угла потерь и уровня частичных разрядов
40 кВ_эфф - напряжение очень низкой частоты truesinus®
±60 кВ - напряжение постоянного тока
60 кВ_{пиковое значение} - напряжение косинусно-прямоугольной формы волны

Параметр	Значение
Диапазон частот выходного напряжения	0,01 Гц … 0,1 Гц
Электропитание	110 … 240 В переменного тока, 50/60 Гц
Максимальная входная мощность	1500 Вт
Интервал рабочих температур	-20 … +55˚С
Интервал температур хранения	-20 … +60˚С
Класс защиты	Брызгозащищённое пыленепроницаемое исполнение
Соответствие стандартам Европейского Союза	Соответствует
Языки	Английский, немецкий, французский, испанский, итальянский, голландский, русский; другие языки - по запросу
Размеры, приблизительные (ширина х высота х глубина), мм	Высоковольтный блок: 456x430x370 мм Рабочий блок: 485x570x390 мм Объединённая система: 485x860x390 мм
Масса	Высоковольтный блок: ~ 50 кг Рабочий блок ~ 25 кг

Наименование	Количество
Автоматическая система для испытаний кабелей с изоляцией из сшитого полиэтилена VIOLA-60	1
Кабель заземления	1
Короткозамыкающая перемычка для гнезда внешнего аварийного выключателя	1
Разрядный стержень	1
Руководство по эксплуатации на русском языке	1
Шнур сетевой	1

Доплнительная комплектация

Наименование	Цена
Внешний аварийный выключатель с сигнальными лампами на барабане 25 м или 50 м	По запросу
Портативная система измерения частичных разрядов с определением местоположения источника	По запросу
