Система испытаний оболочек кабеля VLF 28 kV

распечатать описание в PDF

Артикул: 520062

VLF 28 kV - испытательная система для кабелей с ПЭ/ПВХ и бумажно-масляной изоляцией (до 28 кВ при 4,5 мкФ, выходной ток 12 мА)

цена по запросу

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Назначение системы VLF 28 kV:

Переносная система VLF 28 фирмы SebaKMT применяется для испытания напряжением кабелей, рассчитанных на напряжение до 15 кВ.

С помощью применения, запатентованного фирмой SebaKMT, напряжения косинусно-прямоугольной формы дефектные места в кабелях с ПЭ, ПВХ а также с бумажно-масляной изоляцией быстро приводятся в состояние пробоя, без ненужной дополнительной нагрузки на кабельную изоляцию.

Эффективный источник напряжения и применение неизнашиваемого полупроводникового переключателя для создания регулярно изменяющего полярность испытательного напряжения обеспечивают длительный срок эксплуатации испытательной системы и стабильный, соответствующий сетевому напряжению 50 Гц переключающий фронт.

Опциональное измерение тока утечки позволяет в процессе испытания производить оценку качества кабеля.

Особенности системы VLF 28 kV:

Эффективная, транспортабельная и выполненная в различных вариантах универсальная система для испытания кабелей

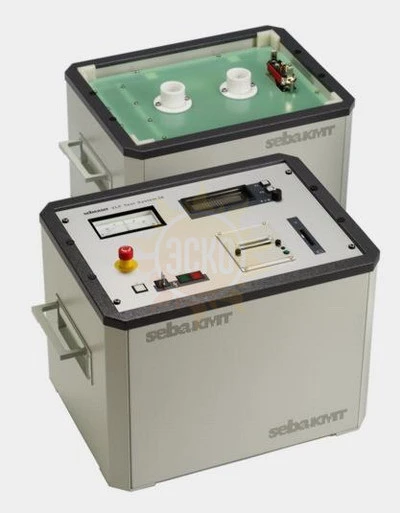

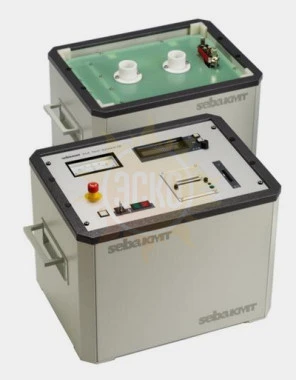

Испытательное устройство, состоящее из двух модулей (модуль нагрузки и модуль управления) каждый весом около 25 кг
Опциональный модуль "Измерение тока утечки" для индивидуальной подстройки системы к специфическим испытательным требованиям
Опциональный модуль "Протоколирование" для комфортного и простого анализа результатов испытания прямо на месте, централизованного управления испытательными параметрами и репродуктивности процесса испытания
Автоматическое распознавание пробоя
Быстрое развертывание системы на месте трудоемкого соединения кабелями, защищенные от прикосновения штепсельные соединители, и встроенное устройство разрядки для обеспечения высокой степени безопасности
С помощью запатентованного метода сбережения электроэнергии во время смены полярности СНЧ напряжения достигается очень низкое энергопотребление системой при одновременно высокой емкости испытания
Испытание СНЧ 0,1 Гц рекомендовано документами HD 620S1, VDE 0276-620 и -621 и является эффективнейшим методом испытания ПЭ и ПВХ кабелей.

Технические характеристики системы VLF 28 kV:

Параметр	Значения
СНЧ выходное напряжение	0 ... 28 кВ эфф
Измерение тока утечки (опция)	0 ... 12 мA
Форма напряжения	Косинусно-прямоугольная
Фронт переключения	около 5 мс соответствует 50 Гц частоте сети
Частота	0,1 Гц
Выходное напряжение постоянного тока	0 ... 28 кВ
Измерение тока утечки DC	0 ... 12 мA
Допустимая емкость кабеля	4,5 мкФ / 28 кВ эфф.
Разрядное устройство	Встроенное, 4,4 мкФ за 5 сек
Питание	230 В, 50 Гц, около 2,5 A 120 В, 60 Гц, около 5 A
Рабочая температура	минус 20 ... +40 °C
Вес	около 50 кг (без опций)
Габариты	550 x 1000 x 420 мм

Комплектация VLF 28 kV

Комплект поставки VLF 28 kV

Наименование	Количество
Прибор VLF 28	1
Кабель подключения высокого напряжения 5 м	1
Кабель подключения	1
Сумка для принадлежностей	1
Проводник заземления 5 м	1
Руководство по эксплуатации	1

Доплнительная комплектация

Наименование	Цена
EEPROM Chip-карта для сохранения в ЗУ	По запросу
Измерение тока утечки	По запросу
Определение пробоя с функцией отключения	По запросу
Протоколирование	По запросу
Распечатка протокола	По запросу
Считывающее устройство с Chip-карты (USB)	По запросу
