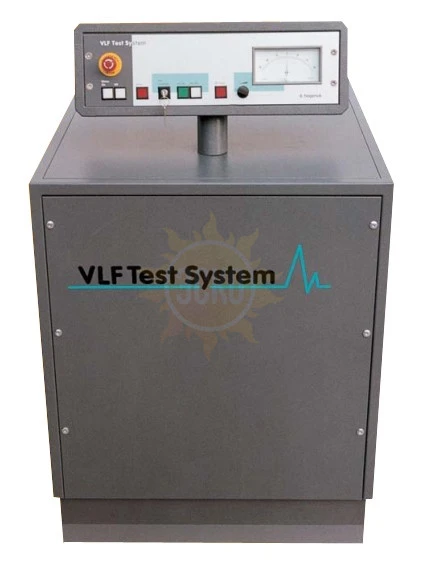

Назначение испытательной установки VLF SIN-54-S
СНЧ VLF SIN-54-S представляет собой идеальную систему для пользователя, которые хотят или должны проводить испытания настоящим синусоидальным напряжением 0,1 Гц. Установка СНЧ может быть легко интегрирована в электротехническую лабораторию или в комбинации с системой OWTS и опционально предлагаемой измерительной приставкой tanDelta использоваться в качестве составной части диагностической лаборатории.
Помимо испытаний кабелей и кабельной оболочки установка СНЧ VLF SIN-54-S может – в комбинации с прибором поиска замыканий на землю ESG80-2 – также использоваться для точной локализации повреждений оболочки кабеля.
Достоинства испытательной установки VLF SIN-54-S
- Высокая испытательная мощность до 5 мкФ;
- Однокнопочное управление easyGO;
- Интегрированная система безопасности;
- Протоколирование;
- Продолжительный режим работы;
- Благодаря прямоугольно-косинусоидальной форме напряжения 0,1 Гц происходит быстрый пробой поврежденных мест кабеля;
- При прямоугольно-косинусоидальной форме напряжения 0,1 Гц процесс смены полярности происходит таким же образом, как и при напряжении синусоидальной формы частотой 50 Гц. Кабель нагружается и испытывается как при обычном режиме работы при 50 Гц;
- Преимущества (сверх-низкочастотного) VLF (СНЧ) метода с прямоугольно-косинусоидальной формой напряжения 0,1 Гц подтверждены многочисленными научными исследова-ниями и практическими испытаниями в полевых условиях;
- Метод рекомендован документом HD 620 S1;
- Макс. испытательная ёмкость 5 µФ позволяет проводить 3-х фазные испытания протяженных участков кабелей;
- VLF (СНЧ) - это самый экономичный метод для испытания полиэтиленовых и пено-полиэтиленовых кабелей. При испытаниях кабелей с бумажно-масляной изоляцией, а также EPR-кабелей этот метод в значительной степени уменьшает испытательное напряжение по сравнению с испытаниями постоянным напряжением;
- Эту VLF испытательную систему 54 kV можно приобрести как вместе с лабораторией, так и как отдельную установку. Возможна и модернизация уже имеющейся энергетической лаборатории.
Технические характеристики испытательной установки VLF SIN-54-S
Параметр | Значение |
СНЧ выходное напряжение | 0 ... 54 кВ |
Форма напряжения | Косинусно-прямоугольная |
Фронт перключения | ок. 5 мс соответствует 50Гц напряжению сети |
Частота | 0,1 Гц, 0 ... 54 кВ |
Испытываемая емкость кабеля | 5 µF при 0,1 Гц |
Разрядное устройство | Встроенное, 10 mF за 3 сек |
Питание | 230 В, 50 Гц, ок. 1кВА |
120 В, 60 Гц, ок. 1кВА | |
Рабочая температура | - 25 ...+ 55 °C |
Вес | 350 кг вся система, 110 кг для монтажного комплекта |
Габариты Ш x В x Г | 900 x 1000 x 1300 мм, вкл. кабельные барабаны |
Комплект поставки VLF SIN-54-S
Наименование | Количество |
Испытательная установка VLF SIN-54-S | 1 |
Дополнительная комплектация
Наименование | Цена |
Notebook | По запросу |
Безопасный при контактировании корпус | По запросу |
Коммутационная панель VLF SIN-54 1-фазная | По запросу |
