Абрис 24.40 — комплект трассопоисковый с генератором ТГ-24.40 и приемником ТМ-8
распечатать
Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.
Запросите сейчас — зафиксируйте цену до возможного роста.
Описание комплекта трассопоискового Абрис 24.40

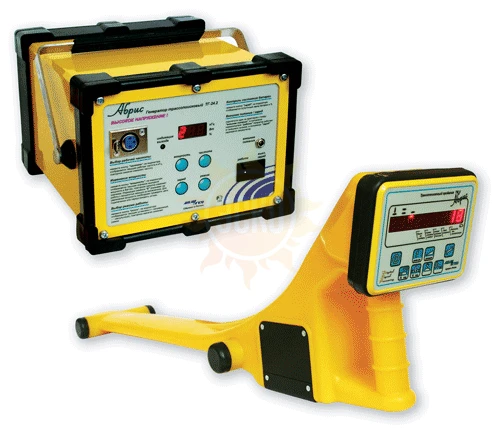

Комплект трассопоисковый Абрис 24.40 состоит из приемника ТМ-8 и генератора ТГ-24.40.
Назначение приемника трассопоискового (cо светодиодным индикатором) ТМ-8

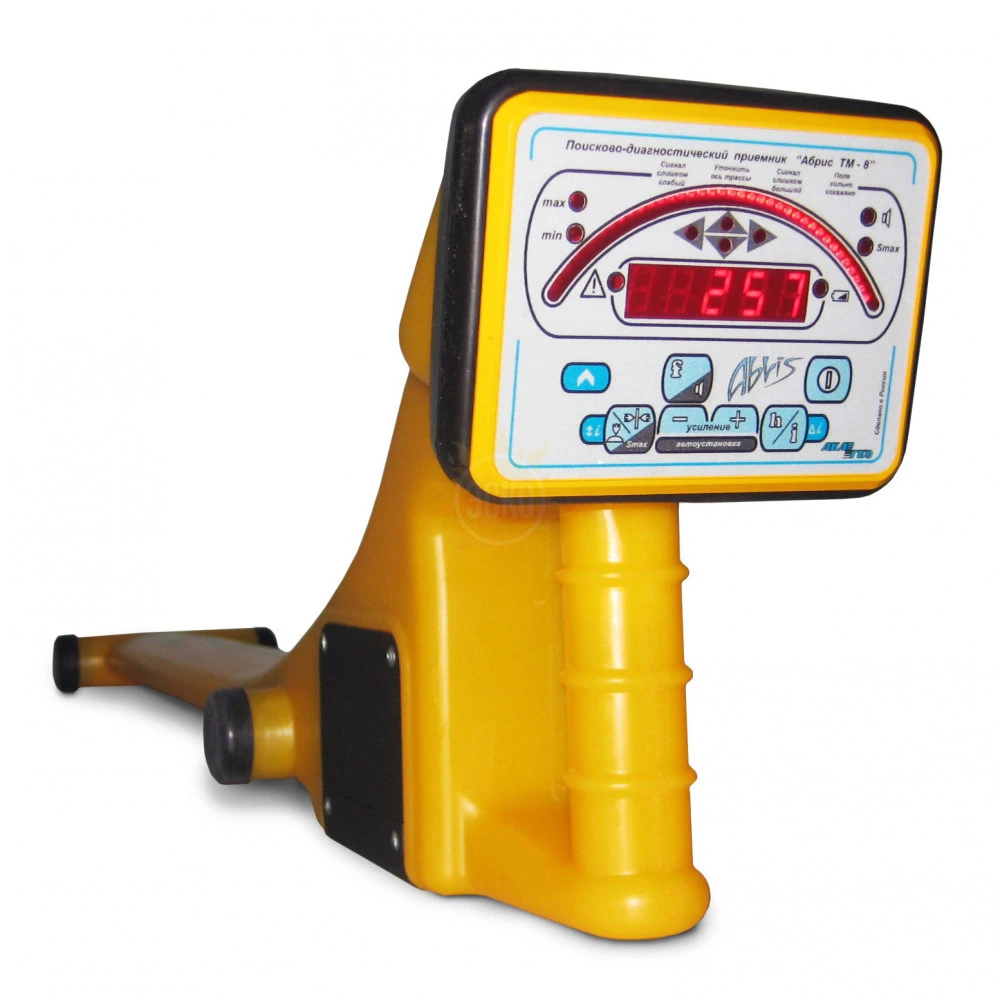

Трассопоисковый приемник многочастотный ТМ-8 предназначен для определения положения и глубины залегания подземных металлических трубопроводов и кабелей. Приемник может использоваться как в составе комплекта «Абрис» (совместно с генератором ТГ-ХХ), так и автономно - для обнаружения коммуникаций в пассивном режиме.
Особенности приемника трассопоискового (cо светодиодным индикатором) ТМ-8
- Определение положения подземных коммуникаций;
- Прямой цифровой отсчет глубины залегания подземной коммуникации;
- Прямое цифровое измерение величины тока (совместно с генератором ТГ-ХХ);
- Определение типа подземной коммуникации (труба – кабель).
Назначение генератора трассопоискового ТГ-24.40

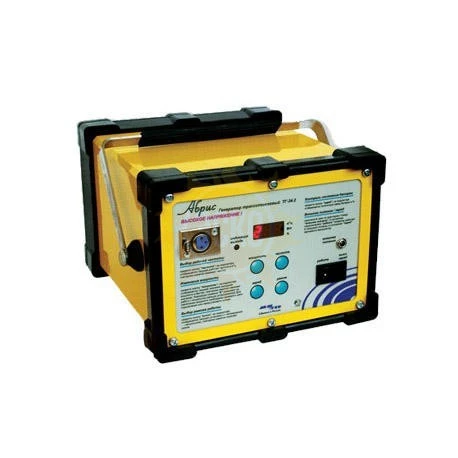

Генератор трассопоисковый ТГ-24.40 предназначен для наведения тока заданной частоты в подземных металлических трубопроводах или кабелях и может использоваться совместно с приемниками типа Абрис ТМ-8, ТМ-9, Оникс ТМ-2 для определения конфигурации подземной трассы и глубины ее залегания.
Генератор может использоваться с трассопоисковым приемником стороннего производителя при установке совместимых рабочих частот.
Особенности генератора трассопоискового ТГ-24.40
Генератор ТГ-24.40 может работать в одном из двух режимов:
- Режим стабилизации мощности предназначенный для поиска подземных коммуникаций;
- Режим стабилизации тока предназначенный для диагностики состояния изоляционного покрытия подземных трубопроводов.
Обнаружение подземных коммуникаций производится индукционным методом, основанным на регистрации Э-М поля вдоль проводника с током.
Для определения местоположения коммуникации необходимо наличие в ней тока определенной частоты, совпадающей с частотой настройки трассопоискового приемника.
Ток нужной частоты может быть наведен при помощи генератора трассопоискового контактным или бесконтактным методом. Поиск коммуникации производится приемником с поверхности земли, а место с максимальным уровнем сигнала соответствует оси трассы.
Технические характеристики комплекта трассопоискового с генератором ТГ-24.40 и приемником ТМ-8 Абрис 24.40
| Параметр | Значения |
| Приемник трассопоисковый ТМ-8 | |
| Рабочие частоты пассивные | 50, 100, 15-24 кГц |
| Рабочие частоты активные | 1450, 9820 Гц |
| Максимальная измеряемая глубина | до 10 м |
| Максимальная глубина обнаружения | до 25 м |
| Максимальное удаление от генератора | до 5 км |
| Время непрерывной работы без звука | до 50 часов |
| Питание | 2 элемента D |
| Габариты | 720 x 110 x 150 мм |
| Вес прибора без чехла | 1700 г |
| Генератор трассопоисковый ТГ-24.40 | |
| Встроенный источник питания | Аккумуляторная батарея 19В -10 А*ч |
| Напряжение питания генератора внешнее, В | Постоянное напряжение 11…24 В |
| В режиме стабилизации мощности: - выходная мощность, от встроенного аккумулятора, Ватт - выходная мощность, от блока питания или внешнего аккумулятора, Ватт |
3; 6; 12; 24 Вт До 30 Вт |
| В режиме стабилизации тока: - выходной ток, А |
0,2; 0,3; 0,5; 0,8; 1,0; 1,2; 1,5; 2,0 А |
| Пользователь может изменить или исключить любую частоту: - частоты, Гц (предустановленны 8 шт.) |
375; 480; 640; 1024; 1450; 8192; 9820 и 10000 Гц |
| Не изменяемая частота | 32,768 Гц |
| Режим работы | Непрерывный или импульсный |
| Согласование с нагрузкой | Автоматическое |
| Сопротивление нагрузки, Ом (50 Вт) | 5 … 120 |
| Сопротивление нагрузки, Ом (10 Вт) | 1 …900 |
| Стабильность выходной мощности | +- 10% |
| Встроенный вольтметр для контроля безопасного подключения | |
| Измерение напряжения на нагрузке (трубе) для контроля перед подключением постоянное напряжение | до 100 Вольт |
| Измерение напряжения на нагрузке (трубе) для контроля перед подключением переменное напряжение частота 50 Гц | до 100 Вольт |
| Время непрерывной работы от встроенного аккумулятора | Максимальная мощность 24 Вт - 6 часов Минимальная мощность - более 15 часов |
| Вес электронного блока, не более, кг | 7 |
| Габаритные размеры, мм | 220х220х90 |
| Условия эксплуатации | |
| Исполнение | Брызгозащищенное |
| Рабочий температурный диапазон, °C | - 30… +50 |
| Относительная влажность при +25 °C | 98% |
| Атмосферное давление, кПа | 84…106,7 |
Комплект поставки Абрис 24.40
| № | Наименование | Количество |
| 1 | Приемник трассопоисковый ТМ-8 | 1 |
| 2 | Чехол для переноски | 1 |
| 3 | Комплект батареек | 1 |
| 4 | Руководство пользователя | 1 |
| 5 | Генератор трассопоисковый ТГ-24.40 | 1 |
| 6 | Кабель для гальванического подключения | 1 |
| 7 | Штырь заземления | 1 |
| 8 | Рамка индуктивной связи | 1 |
| 9 | Зарядное устройство (внешнее питание) - стабилизированный источник 15 Вольт 2,5 А | 1 |
| 10 | Сумка для транспортировки | 1 |
| 11 | Руководство пользователя | 1 |
