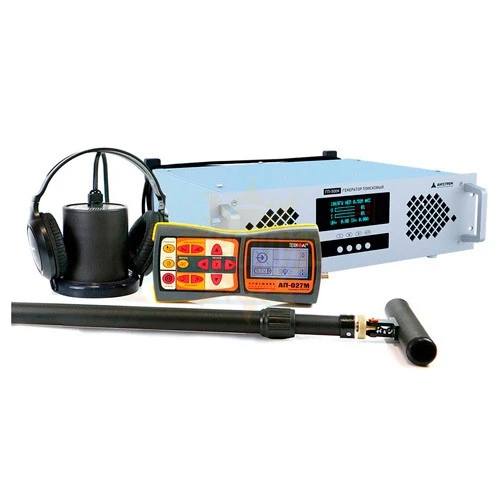

ТЕХНО-АС Атлет ТЭК-527АН — кабеледефектоискатель

распечатать описание в PDF

Артикул: 00-00005122

ТЕХНО-АС Атлет ТЭК-527АН — кабеледефектоискатель

Частота

50 Гц, 512 Гц, 100 Гц, 1024 Гц, 8192 Гц

Напряжение питания

от 187 до 242 В

Размеры

генератор 510х470х180 мм
приемник 220 x 102 x 42 мм

Вес

19,66 кг

Температура эксплуатации

от -20ºС до +50ºС

Мощность

не менее 500 Вт

Тип оборудования

Комплект приемника и генератора

Выходная мощность генератора

500 Вт

Написать в

Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.

Запросите сейчас — зафиксируйте цену до возможного роста.

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 2 года

ТД «ЭСКО» официальный дистрибьютор Техно-АС в России

Назначение кабелетрассоискателя Атлет ТЭК-527АН

Кабелетрассоискатель Атлет ТЭК-527Н предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Генератор мощностью 500 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

Решаемые задачи кабелетрассоискателя Атлет ТЭК-527АН

Трассировка кабеля и определение глубины залегания.
Поиск места повреждения силового кабеля.
Поиск металлических трубопроводов и определение глубины залегания.
Поиск мест пересечения трубопроводов и кабеля.
Трассировка и контроль изоляции защитных покрытий газопровода.

Технические характеристики кабелетрассоискателя Атлет ТЭК-527АН

Параметр	Значение

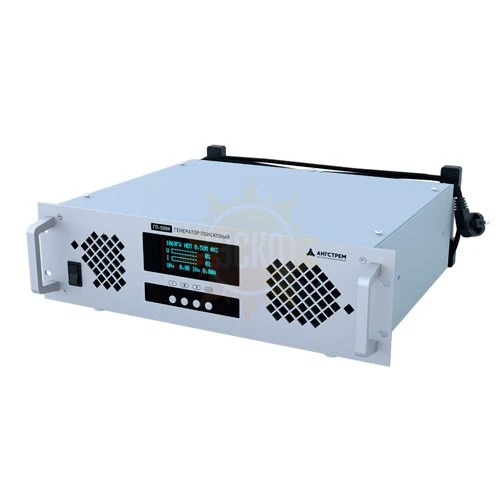

Генератор ГП-500
Выходная мощность при работе на согласованную нагрузку, не менее, Вт	500
Частота генерации, Гц	50, 100, 512, 1024, 8192, "ШП", "ФНЧ", "ПФ"
Диапазон сопротивлений согласованной нагрузки, Ом	0,25 … 256
Количество диапазонов согласования	5
Максимальная потребляемая мощность при работе на согласованную нагрузку, не более, Вт	800
Напряжение питания от сети переменного тока частотой 50 Гц, В	от 187 до 242
Габаритные размеры прибора, не более, мм	510х470х180
Масса, не более, кг	18

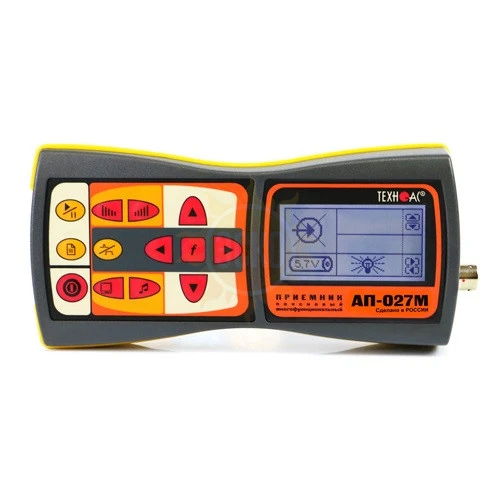

Приемник АП-027
ПАРАМЕТР	ДАТЧИКИ
	ЭМД/ДКИ/ДОДК/КИ	АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц.	Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	-
	Встроенный излучатель - синтезированный звук ЧМ.
Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220 x 102 x 42 (мм)
Масса электронного блока, не более	0,46 кг

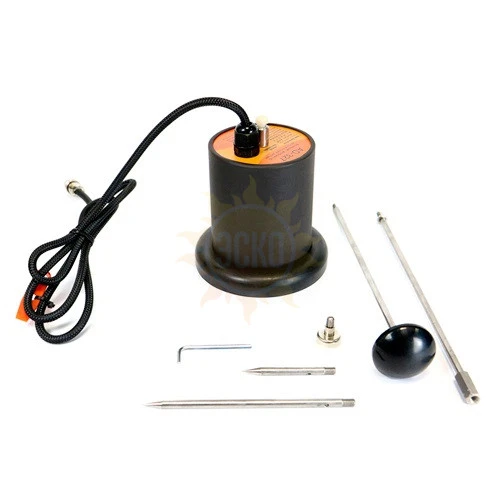

Акустический датчик "АД-227"
Чувствительность, V/g	5
Габаритные размеры прибора, не более, мм	105x75
Масса, не более, кг	1,2
Электромагнитный датчик "ЭМД-247"
Тип преобразователя	Резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8192, 1024, 512 Гц
Тип питания	От приемника
Коммутация резонанса	Принудительная (управляется приемником)

Комплект поставки Атлет ТЭК-527АН

№	Наименование	Количество
1	Трассопоисковый приемник АП-027М	1
2	Генератор ГП-500К	1
3	Комплект акустического датчика AD-327	1

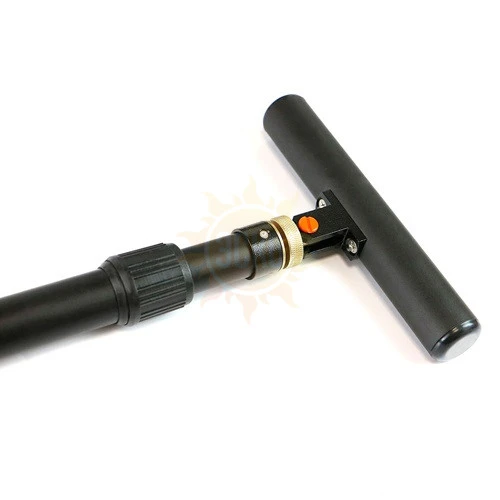

4	Датчик электромагнитный EMD-257	1
5	Головные телефоны	1
6	Держатель для приемника АП-027.00.010	1
7	Сумка для генератора ГП-500К (чехол 53155)	1
8	Сумка для электромагнитного датчика EMD-257 (чехол 53186)	1
9	Сумка для комплекта (чехол 53207)	1
10	Крестовая отвертка	1
11	Батарейки для приемника (AA)	4
12	Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030	1
13	Руководство по эксплуатации	2
14	Паспорт	1
