Атлет ТЭК-227АН — кабелетрассоискатель

распечатать описание в PDF

Артикул: 00-00004533

Размеры

490х480х180 мм

Вес

17 кг

Тип оборудования

Комплект приемника и генератора

Выходная мощность генератора

200 Вт

372 360 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор Техно-АС в России

Назначение Атлет ТЭК-227АН

Кабеледефектоискатель Атлет ТЭК-227АН предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения.

Генератор мощностью 200 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

Комплект с мощным генератором.

Решаемые задачи Атлет ТЭК-227АН

Поиск кабеля пассивным методом;
Обнаружение места прохождения скрытых коммуникаций;
Поиск мест повреждений кабеля акустическим способом;
Поиск мест повреждений кабеля электромагнитным способом.

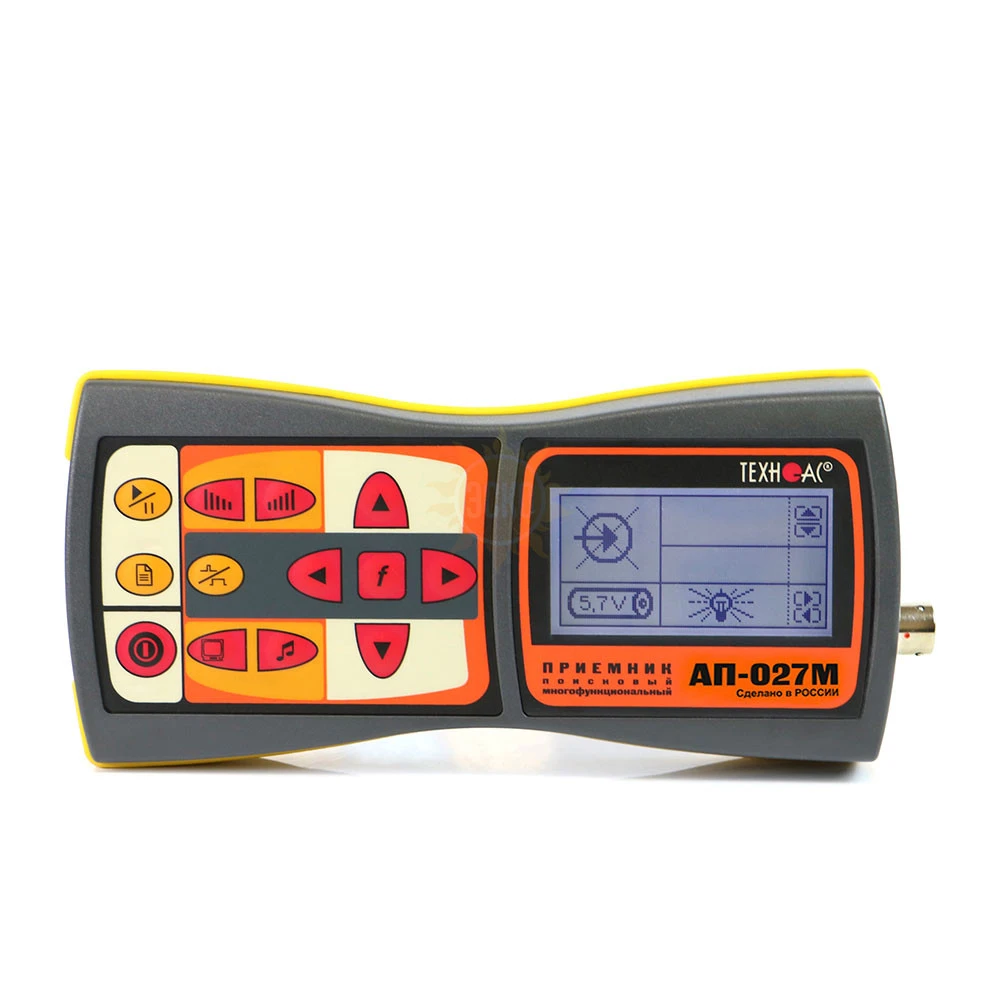

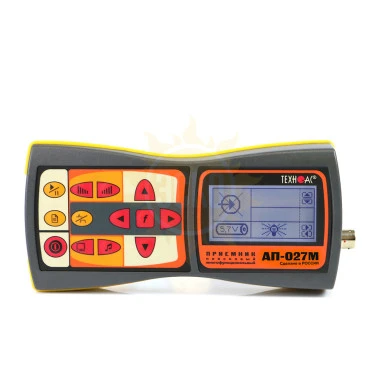

Особенности приемника АП-027М

цифровой трассопоисковый приемник;
большой ЖК дисплей с переключаемыми режимами работы и индикации;
отображение частотного спектра входного сигнала;
вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;
приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
класс защиты корпуса от внешних воздействий IP54.

Технические характеристики кабелетрассоискателя Атлет ТЭК-227АН

Параметр	Значение

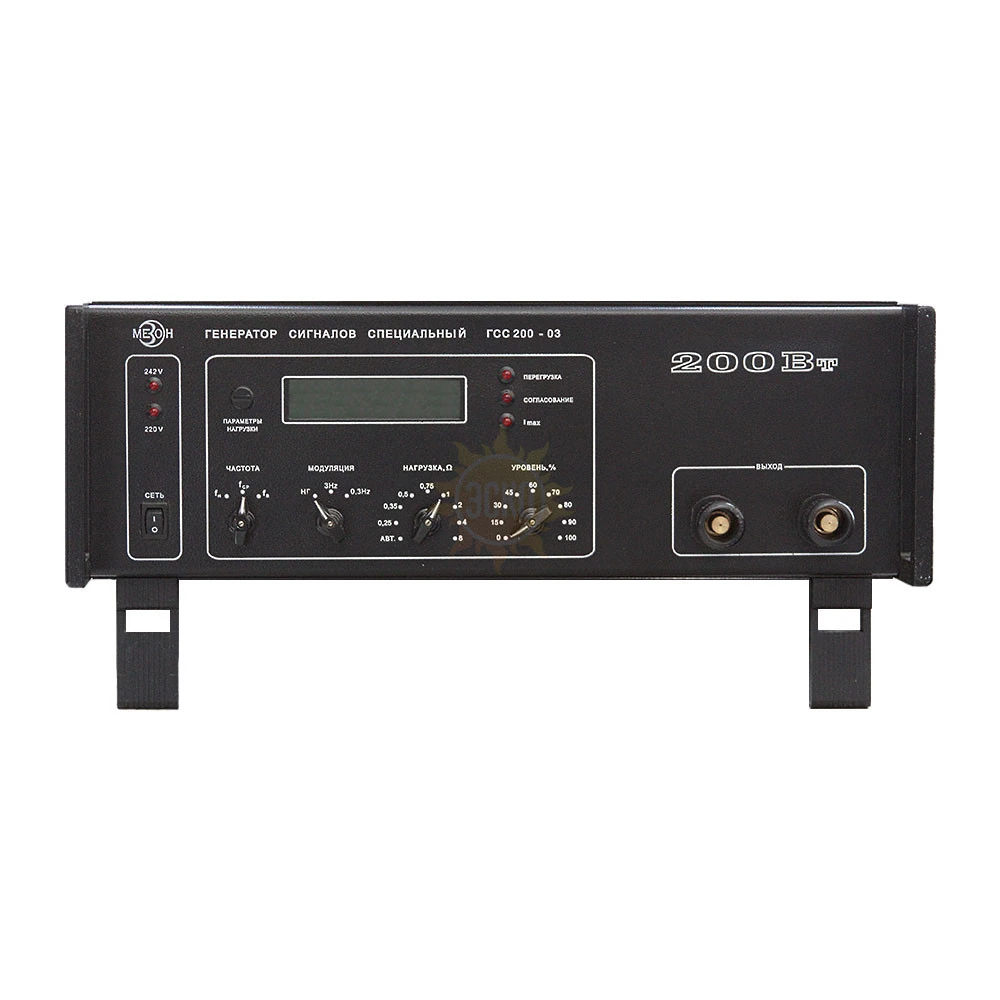

Генератор ГСС-200
Выходная мощность при работе на согласованную нагрузку, не менее, Вт	200
Частота генерации, Гц	512, 1024, 8192, "ШП", "ФНЧ", "ПФ"
Диапазон сопротивлений согласованной нагрузки, Ом	0,25 … 8
Количество диапазонов согласования	8
Максимальная потребляемая мощность при работе на согласованную нагрузку, не бо-лее, Вт	300
Напряжение питания от сети переменного тока частотой 50 Гц, В	от 187 до 242
Габаритные размеры прибора, не более, мм	490х480х180
Масса, не более, кг	17

Приемник АП-027
ПАРАМЕТР	ДАТЧИКИ
	ЭМД/ДКИ/ДОДК/КИ	АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц.	Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	-
	Встроенный излучатель - синтезированный звук ЧМ.
Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220 x 102 x 42 (мм)
Масса электронного блока, не более	0,46 кг

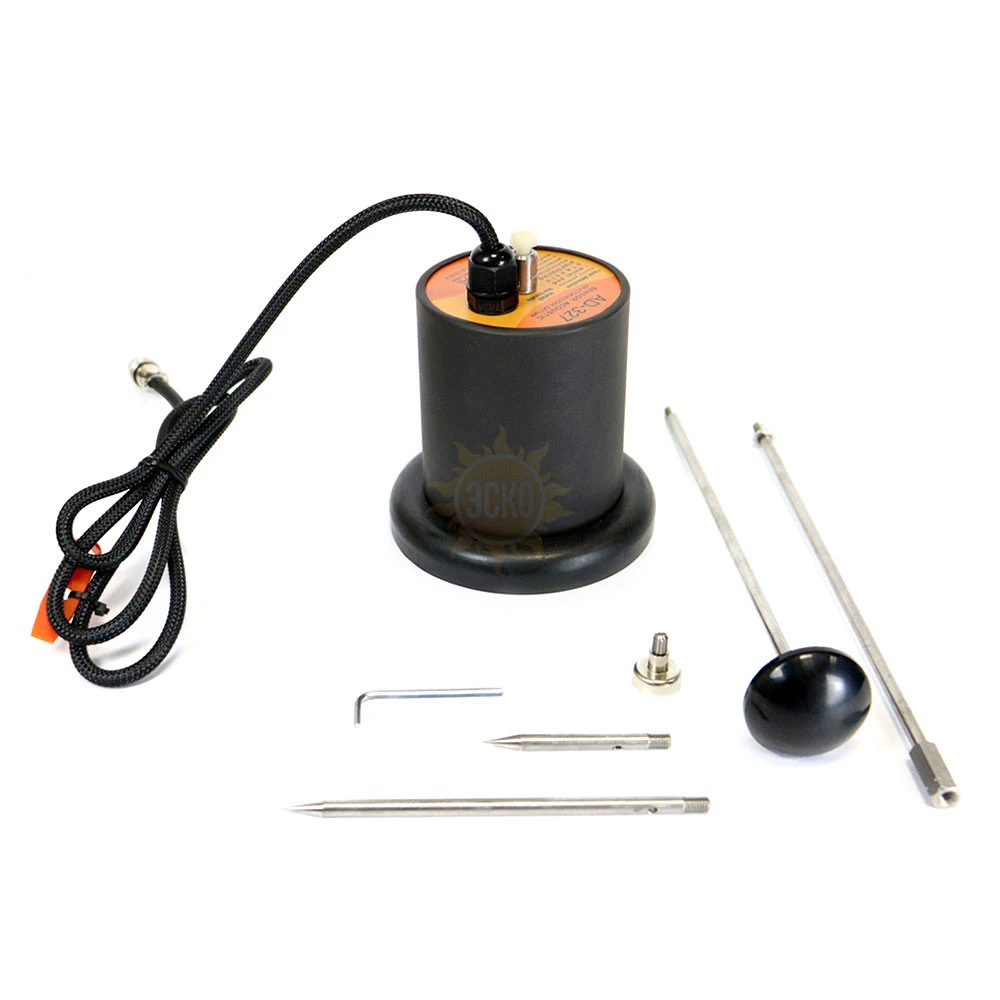

Акустический датчик "АД-227"
Чувствительность, V/g	5
Габаритные размеры прибора, не более, мм	105x75
Масса, не более, кг	1,2

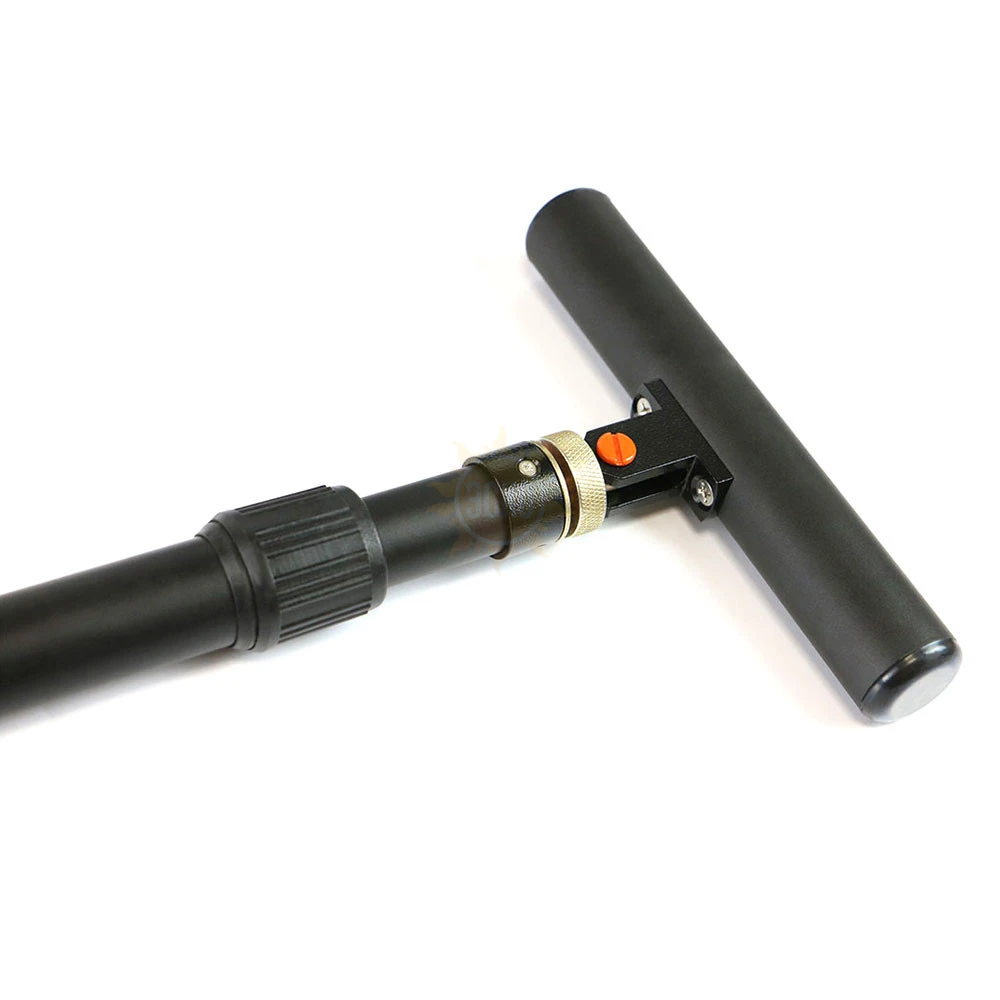

Электромагнитный датчик "ЭМД-247"
Тип преобразователя	Резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8192, 1024, 512 Гц
Тип питания	От приемника
Коммутация резонанса	Принудительная (управляется приемником)

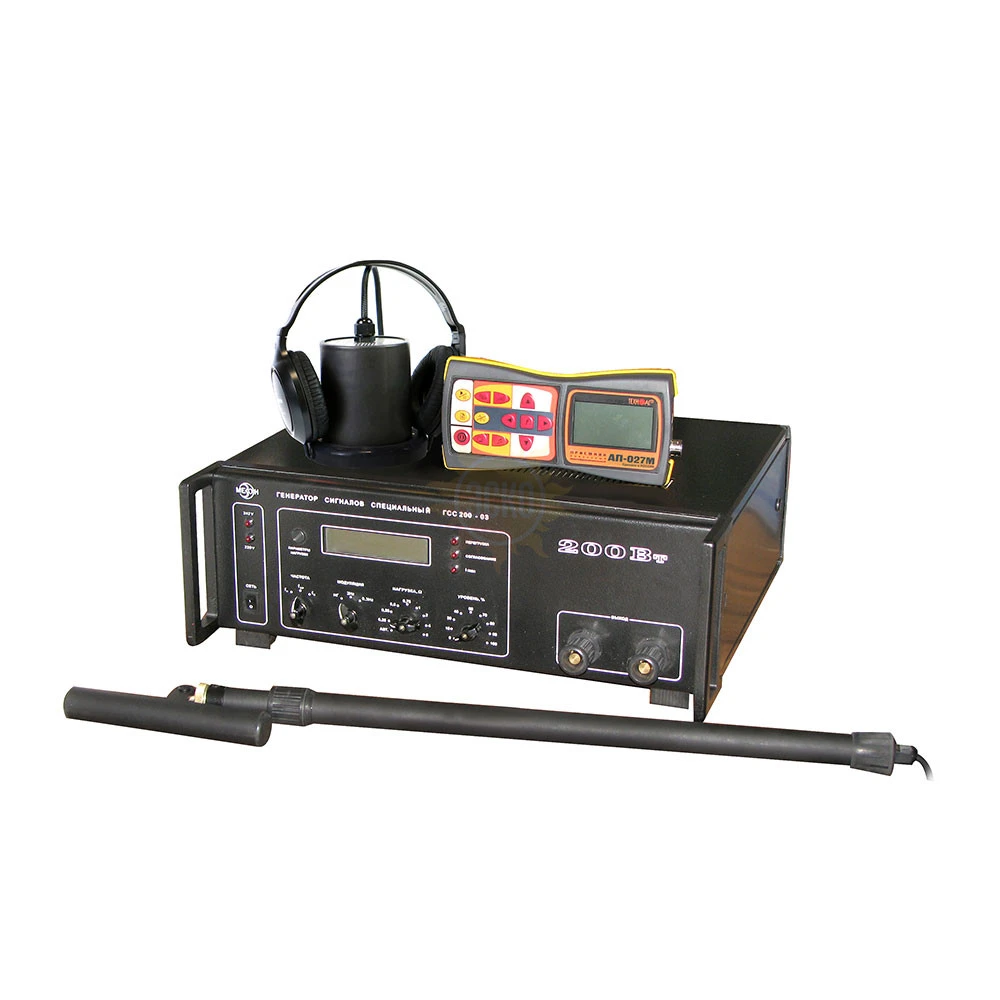

Комплект поставки Атлет ТЭК-227АН

№	Наименование	Количество
1	Трассопоисковый приемник АП-027М	1
2	Генератор ГСС-200-03	1
3	Комплект акустического датчика AD-327	1
4	Датчик электромагнитный EMD-257	1
5	Головные телефоны	1
6	Держатель для приемника АП-027.00.010	1
7	Сумка для генератора ГСС-200-03 Чехол 53155	1
8	Сумка для электромагнитного датчика EMD-257 (чехол 53186)	1
9	Сумка для комплекта Чехол 53207	1
10	Крестовая отвертка	1
11	Батарейки для приемника (AA)	4
12	Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030	1
13	Руководство по эксплуатации	2
14	Паспорт	1
