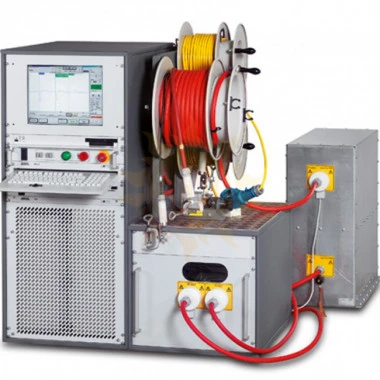

Диагностика кабельной линии BAUR PHG-80 TD/PD

PHG-80TD/PD Система для испытания и диагностики кабелей с изоляцией из сшитого полиэтилена напряжением до 80кВ

цена по запросу
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Госреестр 38084-08
ТД «ЭСКО» официальный дистрибьютор BAUR в России
100% белая официальная поставка техники

Описание BAUR PHG-80 TD/PD

Область применения:

  • Испытание высоковольтных кабелей с СПЭ-изоляцией до 35кВ.
  • Испытание высоковольтных кабелей с бумажно-пропитанной изоляцией до 10кВ.
  • Испытание электрооборудования среднего напряжения.
  • Испытание оболочки кабельной линии с СПЭ-изоляцией.
  • Диагностика кабельных линий методом измерения тангенса угла диэлектрических потерь tan δ с точностью 1x 10-5.
  • Диагностика кабельных линий методом измерения уровня частичных разрядов с локализацией источника ЧР.

Основные характеристики:

  • Компактная конструкция в виде стойки стандарта 19 дюймов
  • Макс. испытательное напряжение 57 кВдейст.
  • Технология испытаний VLF truesinus ® (СНЧ) обеспечивает чистое синусоидальное напряжение не зависимое от нагрузки
  • Быстрая и простая процедура измерения
  • Автоматически и индивидуально программируемые процессы испытаний и диагностики, вкл. оценку
  • Не требуется дополнительного оборудования для проведения измерений тангенса дельта
  • Встроенный накопитель данных измерений
  • Передача данных через USB-порт
  • Компьютеризованное управление данными испытаний и измерений с использованием специаль-ного ПО
  • Автоматическое разрядное устройство
  • Полная готовность для установки в автофургон
  • Возможность модернизации системы

Характеристики BAUR PHG-80 TD/PD

Технические характеристики BAUR PHG-80 TD/PD
Выходное напряжение PHG-80TD/PD
СНЧ синусоидальное напряжение кВ дейст. 1…57
СНЧ прямоугольное напряжение кВ 1…80
Постоянное напряжение кВ ±1…80
Разрешение кВ 0,1
Точность % 1
Диапазон частот СНЧ Гц 0,1…0,01
Диапазон нагрузок нФ мкФ 10...20
Выходной ток PHG-80TD/PD
Диапазон измерений мА 0…120
Разрешение мкА 1
Точность % 1
Измерения тангенса угла диэлектрических потерь PHG-80TD/PD
СНЧ синусоидальное напряжение кВ дейст. 1…57
Частота измерения Гц 0,1
Диапазон нагрузок нФ мкФ 10...1,1
Точность измерения tan δ 1x 10-4
Разрешение 1x 10-5
Регистрация токов утечки посредством устройства VSE-Box (опция)
Общие данные PHG-80TD/PD
Напряжение питания V/Гц 110…240, 50/60
Разъем для передачи данных USB-2.0
Класс защиты IP54
Языки Русский, немецкий, английский
Рабочая температура °C -10 +50
Температура хранения °C -20 +60
Размеры (Ш x В x Г) мм 483 x 623 x 775
Вес кг 170
Опции: BAUR PHG-80 TD/PD
1. Кабельная стойка KTGM3 с соединительными кабелями длинной 50м
2. Штанга разрядная, ES 70, 80кВ, 12 кВт с
3. Внешнее устройство аварийного отключения со световой сигнализацией режима работы уста-новки; барабан с кабелем длиной 25 м
4. Блок дистанционного аварийного отключения с сигнальными лампами; длина кабеля 50 м

Комплектация BAUR PHG-80 TD/PD

1. Источник высокого напряжения PHG 80
2. Встроенная функция диагностики кабельных линий методом измерения тангенса угла диэлек-трических потерь tan δ
3. Блок измерение частичных разрядов PD с локализацией источника ЧР
4. Блок управления; Монитор TFT 15; Клавиатура с track ball для ПК встроенная в 19 стойку
5. VSE-Box устройство регистрации токов утечки
6. Блок контроля безопасности SCU; Блок разряда DU с гнездами высоковольтными (версия 19 дюймов /8 U); Стойка с кабельными барабанами KTG M3
7. Высоковольтный кабель, длинна 25м; Кабель защитного заземления, длинна 25м; Кабель сетевого питания, длина 25м
8. Зажим защитного заземления для KTG M; Комплект соединителя высоковольтного (G-зажимы и экран)
9. Штанга заземляющая ER 80; Модуль шкафа 19-дюймового 1 х 25 U и 1 х 10 U
10. Руководство по эксплуатации на русском языке
