Комплексная диагностика трансформатора DTR8510

распечатать описание в PDF

Артикул: P01157702

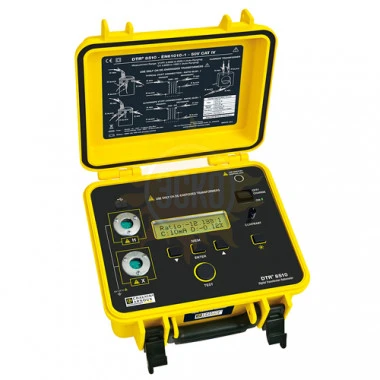

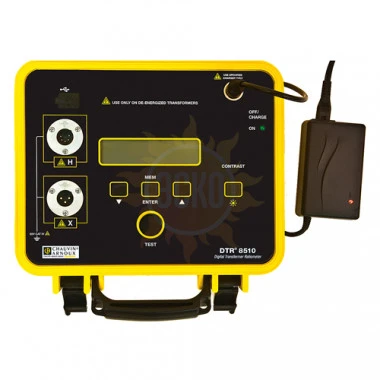

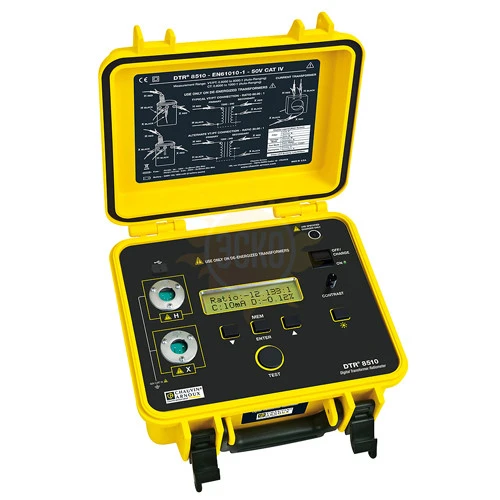

DTR8510 - измеритель коэффициента трансформации

528 000 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 1 год

Госреестр 53872-13
до 23.04.2028

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор Chauvin Arnoux в России

Назначение прибора DTR8510:

Разработан для проверки силовых трансформаторов (ТС), трансформаторов тока (ТТ) и напряжения (ТН)

Прибор DTR 8510 является вторым поколением очень успешного измерителя коэффициента трансформации DTR8500

Особенности прибора DTR 8510:

Непосредственное считывание результатов измерения коэффициента трансформации в диапазоне от 0.8000:1 до 8000:1 для силовых трансформаторов и трансформаторов по напряжению и от 0.8000 до 1000.0 для трансформаторов тока

Тестирование происходит благодаря возбуждению первичной обмотки и снятия результатов испытания со вторичной

Режим тестирование постоянным током позволяет уменьшить влияние магнитных сердечников на результат

Проверка непрерывности цепи позволяет определить наличие или обрыв (высокое сопротивление) соединения между выводами обмоток трансформатора

Одновременное отображение на экране коэффициента трансформации, полярности и величины тока возбуждения с высоким разрешением.

Отображает отклонение измеренных параметров, от указанных производителем на шильде трансформатора

Двойное питание: NiCd батарея / встроенное сетевое ЗУ

Микропроцессорное управление

Простота подключения и подготовки к работе: не требуется калибровка и балансировка

Экранные сообщения о некорректном подключении проводов, обратной полярности, обрыве цепи и коротком замыкании

Большой двухстрочный экран с регулируемой контрастностью и подсветкой гарантирует хорошую видимость при любом освещении

Отсутствие высокого напряжения - используется низковольтная технология проверки и встроенная схема защиты

Индикация разряженности батареи

Долговечный, ударопрочный, герметичный

Технические характеристики прибора DTR8510:

Параметр	Значения
диапазон КТ для силовых трансформаторов (ТС) и трансформаторов напряжения (ТН)	Автоматическое 0.8000:1 до 8000:1
диапазон КТ для трансформаторов тока (ТТ)	Автоматическое 0.8000 до 1000.0
Погрешность (для ТС и ТН)	КТ <10 к 1: ±0.2% КТ от 10 до 1000 к 1: ±0.1% КТ от1000 до 5000 к 1: ±0.2% КТ от 5000 до 8000.0 к 1: ±0.25%
Погрешность (для ТТ)	КТ от 0,8 до 1000 к 1: ±0.5%
Сигнал возбуждения	ТН/ТС Режим: 32В действ макс ТТ режим: 0 до 1A автоматически выбирается прибором, 0.1 до 5 В действ макс
Ток возбуждения	Диапазон: 0 до 1000 мА
Погрешность	±2% ± 2 мA
Частота возбуждения	70 Гц
Дисплей прибора	ЖК, 2-х строчный, с подсветкой
Комп интерфейс	Оптически изолированный USB 2.0
Внутренняя память	на 10000 измерений
Источник питания	Аккумулятор 12 В NiMH
ЗУ и напряжение питания	90/240 В, 50/60 Гц, автоматически
Время между зарядками	Невозможно использовать прибор во время зарядки; Индикатор разрядки аккумулятора
Время зарядки	<4 часов

Комплектация DTR8510

Комплект поставки DTR8510

Наименование	Количество
Прибор DTR 8510	1
Документация	1
Соединительные провода (4,5 м) с цветной маркировкой + сумка для транспортировки	1
Шнур питания	1
