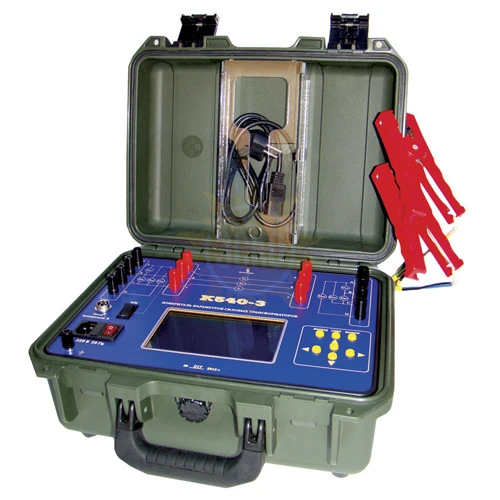

Комплексная диагностика трансформатора К540-3 - измеритель параметров силовых трансформаторов
распечатать
Назначение измерителя параметров силовых трансформаторов К540-3:
Измеритель параметров силовых трансформаторов К540-3 предназначен для выполнения выполнение электромагнитных испытаний трансформаторов всех схем и групп соединения в соответствии с требованиями ПУЭ, а также РД 34.45-51.300-97 «ОБЪЕМ И НОРМЫ ИСПЫТАНИЙ ЭЛЕКТРООБОРУДОВАНИЯ». Методики измерений приведены в соответствии с ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний».
Измеритель предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях. Исполнение изделия соответствует климатической категории УХЛ 4.2 по ГОСТ 15150-69.
В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения.
Функции измерителя параметров силовых трансформаторов К540-3:
- Измерение тока и потерь холостого хода при малом и номинальном напряжениях возбуждения трансформаторов;
- Измерение тока и потерь короткого замыкания;
- Измерение коэффициента трансформации;
- Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов;
- Измерение сопротивления обмоток трансформаторов постоянному току.
В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения.
Измеритель К540-3 предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях службами ОРГРЭС.
Измеритель К540-3 обеспечивает выполнение своих функций в условиях применения соответствующих группе 3 по ГОСТ 22261-94.
Технические характеристики измерителя параметров силовых трансформаторов К540-3
| Параметр | Значение |
| Диапазон измеряемых переменных токов (три канала)1, А, | 0,01-5 |
| Диапазон измеряемых переменных напряжений (два трех-канальных измерителя)2, В | 5-400 |
| Диапазон измеряемых активных мощностей (три канала)1,2, Вт | 1-2000 |
| Диапазон измеряемых сопротивлений постоянному току, Ом | 0,00005-1999 |
| Диапазон измеряемой частоты, Гц | 45-55 |
| Пределы измерения тока, А | 0,1, 1, 5 |
| Пределы измерения напряжения, В | 100-400 |
| Пределы измерения сопротивления, Ом | 0,00002-1999 |
| Основная приведенная погрешность измерения напряжений, не более, % | 0,2 |
| Основная приведенная погрешность измерения мощности, не более, % | 0,5 |
| Основная приведенная погрешность измерения токов, не более, % | 0,5 |
| Абсолютная погрешность измерения частоты, не более, Гц | 0,25 |
| Основная приведенная погрешность измерения сопротивления постоянному току, % | 0,5 |
| Входное сопротивление каналов измерения напряжения, не менее, кОм | 400 |
| Падение напряжения нагрузки каналов измерения силы тока, не более, мВ | 75 |
| Средний срок службы прибора не менее, лет | 8 |
| Средняя наработка на отказ не менее, ч | 10000 |
| 1 – без использования внешнего измерительного трансформатора тока | |
| 2 – без использования внешнего измерительного трансформатора напряжения | |
| Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур, не превышает предела допускаемой основной погрешности | |
| Нормальные условия применения | |
| Температура окружающего воздуха, °С | 20±5 |
| Относительная влажность воздуха, % | 30-80 |
| Атмосферное давление, кПа (мм. рт. ст.) | 84-106 (630-795) |
| Напряжение питающей сети переменного тока, В | 220±4,4 |
| Частота питающей сети, Гц | 50,0±0,5 |
| Рабочие условия применения | |
| Температура окружающего воздуха, С, | от + 5 до + 40 |
| Относительная влажность воздуха, % | до 80 при 30 °С |
| Атмосферное давление, кПа (мм. рт. ст.) | 84-106,7 (630-800) |
| Напряжение питающей сети переменного тока, В | 220±22 |
| Частота питающей сети, Гц | 50±1 |
Комплектация К540-3 - измеритель параметров силовых трансформаторов
Комплект поставки К540-3
| № | Наименование | Количество |
| 1 | Измеритель параметров силовых трансформаторов К540-3 | 1 |
| 2 | Кабель для измерения сопротивления 10 м | 1 |
| 3 | Руководство по эксплуатации | 1 |
