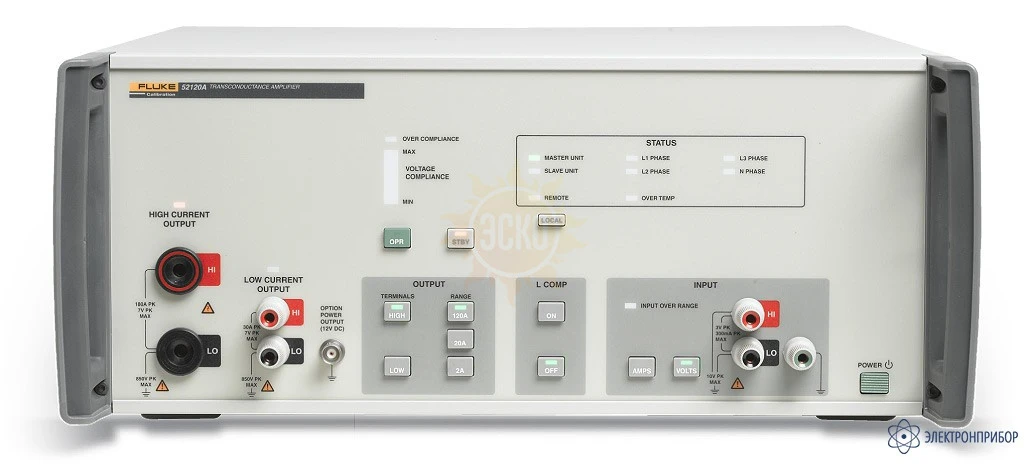

Усилитель тока Fluke 52120A

Назначение усилителя тока, управляемого напряжением Fluke 52120A:

Модель 52120A разработана для пользователей, испытывающих затруднения с калибровкой имеющегося тестового оборудования в силу ограничений выходного тока, погрешности и допустимых параметров нагрузки, в том числе:

• специалистов калибровочных и метрологических лабораторий и энергетических компаний;
• производителей оборудования для измерения мощности и энергии, анализаторов качества питания и преобразователей энергии;
• пользователей тестового электрического оборудования и измерительного оборудования.

Описание усилителя тока, управляемого напряжением Fluke 52120A:

Усилитель тока, управляемый напряжением, 52120A Transconductance Amplifier компании Fluke Calibration обеспечивает постоянный ток до 100 А и переменный ток до 120 А с точностью до 140 миллионных долей. Применение дополнительных катушек позволяет создавать выходной ток 3 000 А или 6 000 А. Три устройства 52120A, соединенных параллельно, могут обеспечивать выходной ток до 360 А. Возможность работы с индуктивными нагрузками 1 мГн и напряжение 4,5 В, при котором обеспечивается заданный выходной ток, создают широкий спектр возможных приложений.

Особенности усилителя, управляемого напряжением тока Fluke 52120A:

• Наилучшая точность усилителя в отрасли:
• 140 миллионных долей для переменного тока (при использовании с эталоном электрической мощности Fluke 61XXA Electrical Power Standard);
• 350 миллионных долей для переменного тока (при использовании с калибратором постоянного тока или тока низкой частоты);
• 160 миллионных долей для постоянного тока (при использовании с калибратором постоянного тока или тока низкой частоты).
• Частота: от 0 до 10 кГц.
• Напряжение под нагрузкой: 4,5 В при 120 А.
• Допустимая индуктивная нагрузка: 1 мГн.
• Выходные диапазоны: 2 А, 20 А, 120 А
• Входные диапазоны: 2 В или 200 мА (полн. диап.) для диапазонов 2 A и 20 A; 1,2 В или 120 мА (полн. диап.) для диапазона 120 A.
• Параллельный режим: 2 или 3 устройства, до 360 А в одной фазе.
• Вспомогательные катушки: катушка с 25 витками для тока 3 000 A, катушка с 50 витками для тока 6 000 А.
• Управляющая связь с эталоном электрической мощности Fluke 6105A и Fluke 6100B Electrical Power Standard.
• Удаленное управление по шине GPIB.

Усилитель Fluke 52120A разработан для пользователей, испытывающих затруднения с калибровкой имеющегося тестового оборудования в силу ограничений выходного тока, погрешности и допустимых параметров нагрузки, в том числе:

• специалистов калибровочных и метрологических лабораторий и энергетических компаний;
• производителей оборудования для измерения мощности и энергии, анализаторов качества питания и преобразователей энергии;
• пользователей тестового электрического оборудования и измерительного оборудования.

Прибор Fluke 52120A работает как усилитель тока, управляемый напряжением, со следующими устройствами:

• Универсальные калибраторы Fluke 5500A, Fluke 5520A, Fluke 5522A Multi-Product Calibrator;
• Многофункциональные калибраторы Fluke 5700A, Fluke 5720A и Fluke 5730A Multifunction Calibrator;
• Универскальный калибратор Fluke 5080A Multi-Product Calibrator;
• Универсальная система калибровки Fluke 9100 Universal Calibration System;
• любой калибратор, генератор сигналов или источник питания, способный обеспечивать на выходе 2 В или 200 мА постоянного или переменного тока.
