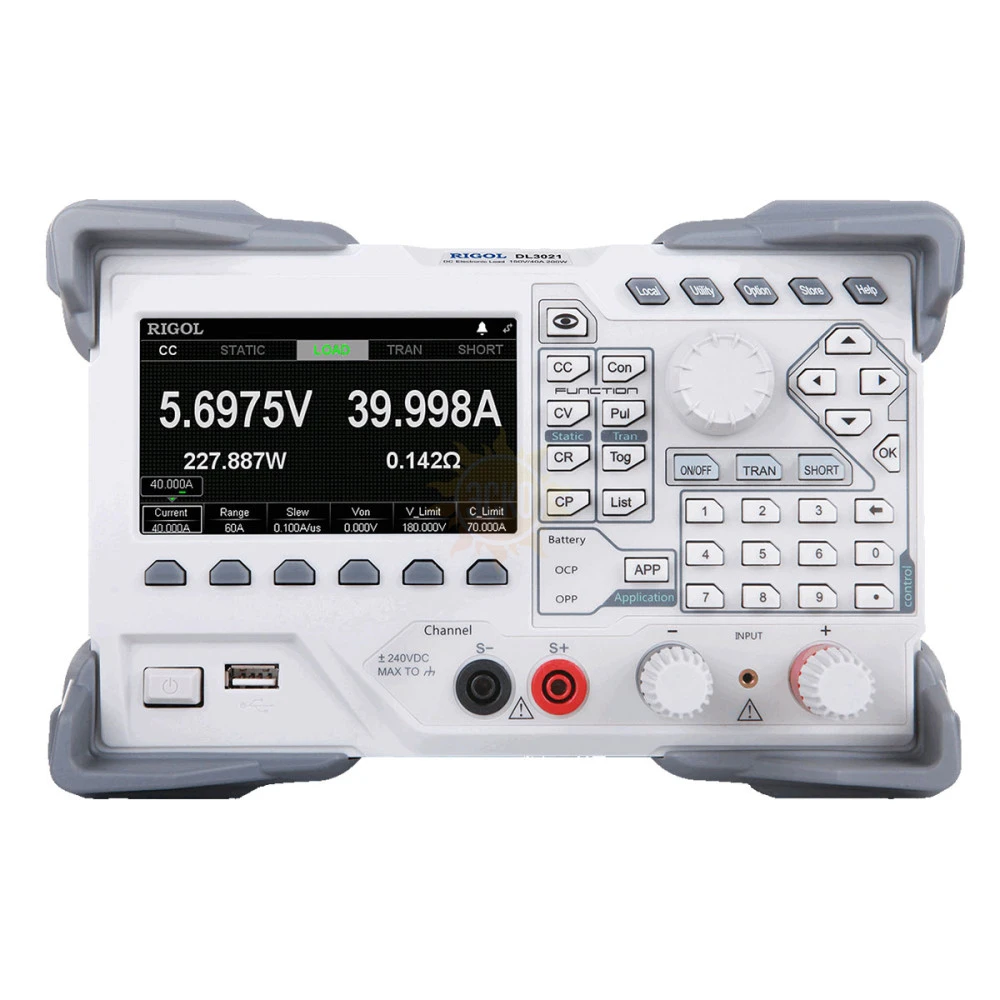

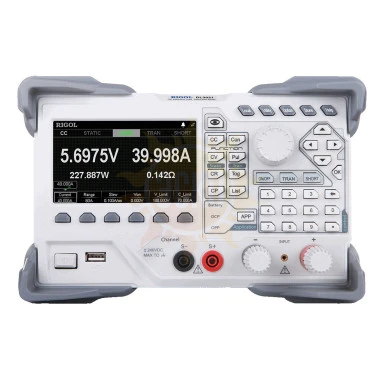

Программируемая электронная нагрузка RIGOL DL3021A

распечатать описание в PDF

Артикул: DL3021A

Программируемая электронная нагрузка RIGOL DL3021A

на удалённом складе 1 шт.

93 951 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Описание Программируемая электронная нагрузка RIGOL DL3021A

DL3021A - программируемая электронная нагрузка постоянного тока, предназначенная для разработки источников питания. Данный прибор позволяет имитировать нагрузку в статических, динамических и специальных режимах работы и проводить измерения основных параметров источников питания. Прибор имеет компактный формат моноблока весом 7,58 кг, легко транспортируется и подключается, не требует сложной предварительной настройки. Оснащен экраном 4.3". Предназначен для разработки и измерения параметров источников питания в производственных, лабораторных и учебных целях.

Особенности и преимущества

Одноканальная нагрузка, 150 В/40 А, максимальная мощность до 200 Вт
Динамический режим: до 30 кГц
Регулируемая скорость нарастания тока: от 0,001 до 5 А/мкс
Наилучшее разрешение по измеряемому напряжению/току: 0,1 мВ / 0,1 мА
ЖК-экран 4,3 дюйма TFT, возможность одновременного отображения нескольких параметров и состояний
Защита от перегрузки по напряжению, по току, по мощности, от перегрева, от напряжения другой полярности
4 статических режима: постоянный ток (CC), постоянное напряжение (CV), постоянное сопротивление (CR), постоянная мощность (CP)
3 динамических режима: непрерывный, импульсный, переключение
Возможность программирования до 512 шагов
Проверка батареи, проверка защиты от перегрузки по току (OCP), проверка защиты от перегрузки по мощности (OPP) и т.д.
Проверка на короткое замыкание
Функция сохранения настроек при выключении питания
Встроенные интерфейсы RS232/USB/LAN (опция)
Адаптер USB-GPIB (опция)

Характеристики Программируемая электронная нагрузка RIGOL DL3021A

	Rigol DL3021A
Параметры			DL3021	DL3021A	DL3031	DL3031A
Входное напряжение			0…150 В
Входной ток			0…40 A		0…60 A
Мощность поглощения			200 Вт		350 Вт
Минимальное рабочее напряжение			1 В (на токе 40 А)		1,3 В (на токе 60 А)
CC режим	Диапазоны		0…4 A / 0…40 A		0…6 A / 0…60 A
	Разрешение		1 мA
	Погрешность	0…4 А	±(0,1% + 0,1% полн. шкалы)		–
		0…40 А	±(0,05% + 0,05% полн. шкалы)		–
		0…6 А	–		±(0,1% + 0,1% полн. шкалы)
		0…60 А	–		±(0,05% + 0,05% полн. шкалы)
CV режим	Диапазоны		0…15 В / 0…150 В
	Разрешение	0…15 В	1 мВ
	Разрешение	0…150 В	5 мВ
	Погрешность	0…15 В	±(0,05% + 0,02% полн. шкалы)
	Погрешность	0…150 В	±(0,05% + 0,025% полн. шкалы)
CR режим	Диапазоны		0,08…15 Ом (Uвх < 8 В) / 2 Ом…15 кОм
	Разрешение		2 мA/Uуст
	Погрешность		Uвх / Rуст × (0,2%) + 0,2% I полн. шкалы
CP режим	Диапазоны		0…200 Вт		0…350 Вт
CP режим	Разрешение		100 мВт
Непрерывный режим (Con)	Частотный диапазон		0,001 Гц…15 кГц	0,001 Гц…30 кГц	0,001 Гц…15 кГц	0,001 Гц…30 кГц
	Разрешение по частоте		0,8%
	Погрешность		±0,5%
Скорость изменения тока	Диапазоны		0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В)	0,001…0,3 A/мкс 0,001…3 A/мкс (>5 В)	0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В)	0,001…0.5 A/мкс 0,001…5 A/мкс (>5 В)
	Разрешение		0,001 A/мкс
	Погрешность		5% + 10 мкс
Измерение тока	Диапазоны		0…40 A		0…60 A
	Разрешение		1 мA	0,1 мA	1 мA	0,1 мA
	Погрешность	0…4 А	±(0,1% + 0,1% полн. шкалы)		–
		0…40 А	±(0,05% + 0,05% полн. шкалы)		–
		0…6 А	–		±(0,1% + 0,1% полн. шкалы)
		0…60 А	–		±(0,05% + 0,05% полн. шкалы)
Измерение напряжения	Диапазоны		0…150 В
	Разрешение		1 мВ
	Погрешность		±(0,05% + 0,02% полн. шкалы)
Измерение сопротивления	Диапазоны		0,08 Ом…15 кОм
Измерение сопротивления	Разрешение		2 мА/ Uуст
Измерение мощности	Диапазоны		0…200 Вт		0…350 Вт
Измерение мощности	Разрешение		100 мВт
Стабильность	Ток		±(0,01% ± 10 мА)
Стабильность	Напряжение		±(0,01% ± 10 мВ)
Входное сопротивление			350 кОм
Интерфейсы			USB Host / USB Device, RS-232; LAN, Digital I/O, GPIB – опции
Дисплей			ЖК 4,3" TFT
Напряжение питания			115 Вac ±10%, 230 Вac ±10% макс: 250 Вac
Макс. мощность потребления			<30 ВА
Температура хранения			-40…70 °C
Рабочая температура			0…40 °C
Относительная влажность			5…80% RH
Высота установки			ниже 2000 м
Габаритные размеры			239×157×442 мм
Вес			7,58 кг
