Программируемая электронная нагрузка RIGOL DL3041

Нагрузка электронная Rigol DL3041 – программируемое многофункциональное устройство в переносном исполнении, снабженное встроенными средствами измерения электрических параметров, предназначенное для тестирования первичных и вторичных источников питания постоянного тока, батарей, преобразователей и силовой электроники. Как старшая модель серии DL3000, данное изделие обладает не только наибольшей мощностью, 450 Вт, с увеличенными верхними пределами рабочего напряжения и силы тока, 200 В и 70 А, но и наилучшими динамическими характеристиками, обеспечивая максимальную скорость нарастания токового сигнала 5 А/мкс.

Функциональные возможности

Одноканальная электронная нагрузка Rigol DL3041 может работать в статических режимах, с поддержанием на входе установленного номинала постоянного напряжения, силы тока, сопротивления или потребляемой мощности, либо моделировать переходные процессы в динамическом режиме с частотой до 30 кГц, выполняя переключения между двумя заданными уровнями с разными вариантами запуска. Поддерживается возможность оценки стабильности тока и напряжения проверяемых устройств в режиме "Factory Test", испытания зарядных устройств в режиме "CC+CV", тестирования батарей, систем защиты от перегрузок по току, мощности и коротких замыканий. Реализацию индивидуальных испытательных сценариев, со ступенчатым изменением параметров длительностью до 512 шагов, обеспечивает программируемый режим LIST.

Минимальный рабочий вольтаж прибора составляет 1,5 В в полном диапазоне силы тока, что позволяет выполнять тестирование не только аккумуляторных сборок разных типов, но и отдельных ячеек. Для просмотра трендов изменения параметров в виде графиков электронная нагрузка Rigol DL3041 реализует функцию Waveform. Предусмотрено подключение внешнего осциллографа для контроля сигналов тока и напряжения через соответствующие выходы. Документировать процесс испытаний позволяет режим автоматической записи журналов во встроенную память "Log Recording".

Особенности

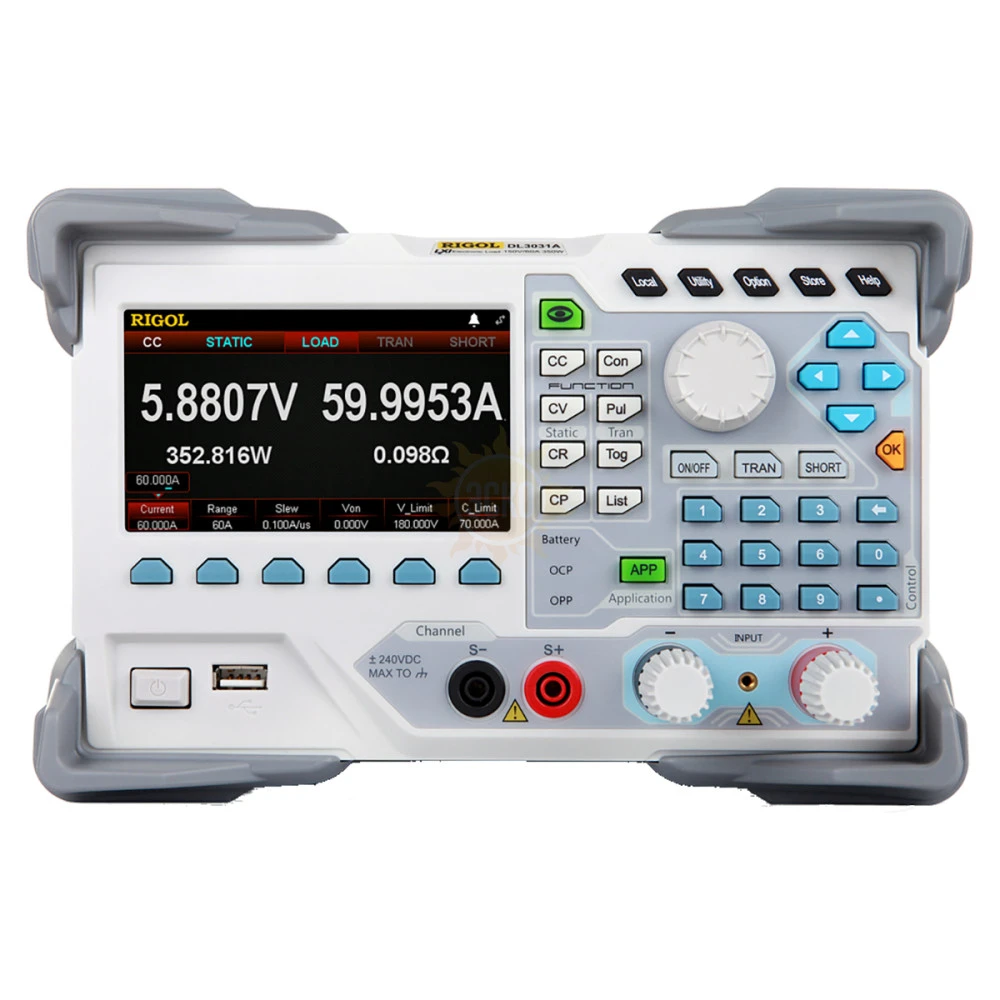

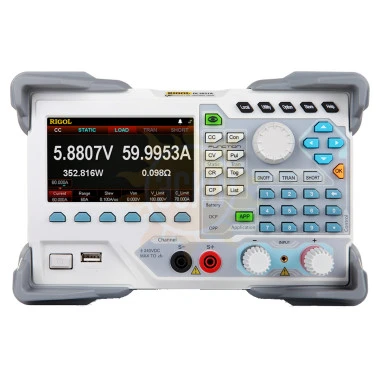

• Наглядность – подобно версиям Advant младших модификаций своей линейки, электронная нагрузка постоянного тока оборудуется цветным дисплеем и органами управления с цветовой дифференциацией кнопочных панелей, в соответствии с функциональным назначением.

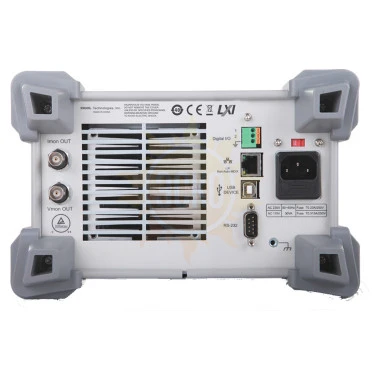

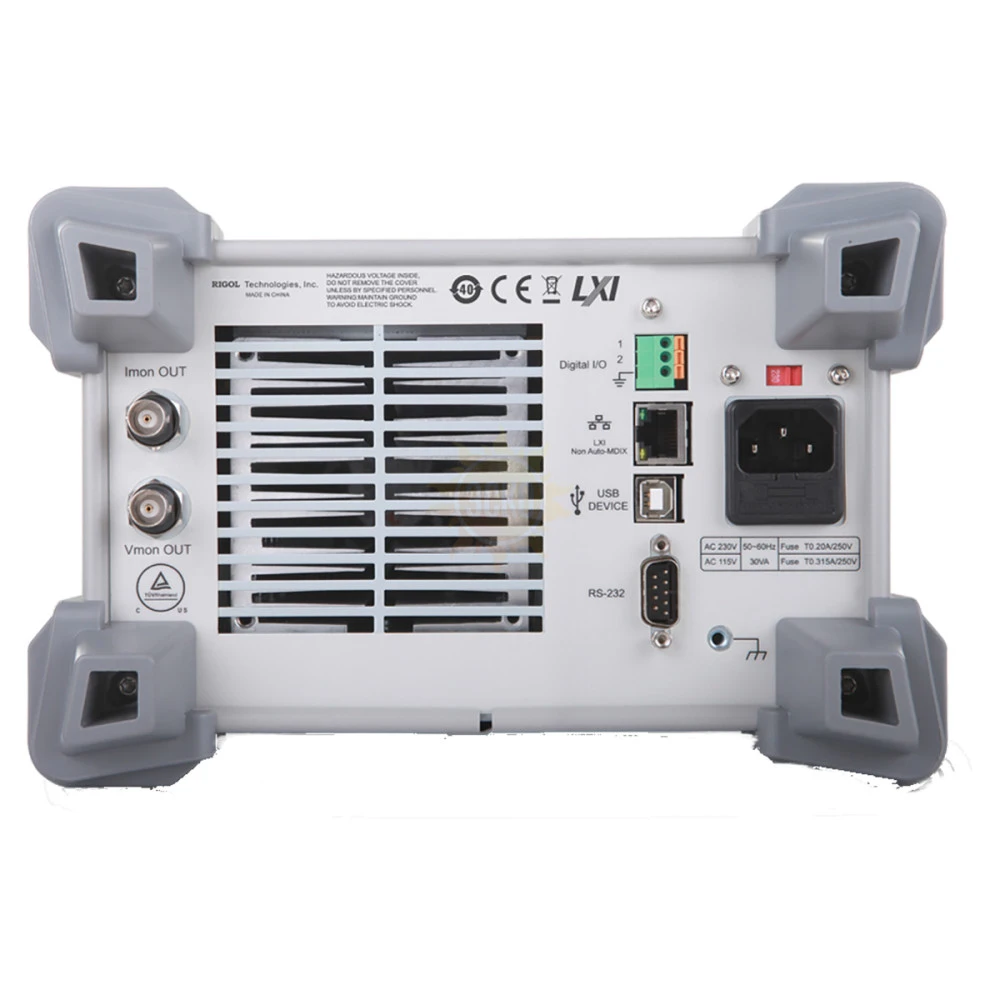

• Интеграция в состав испытательных систем обеспечивается за счет наличия расширенного набора интерфейсов: USB, LAN, RS232 и Digital I/O, и доступного опционально переходника USB-GPIB.
• Высокая точность – прибор позволяет регулировать показатели напряжения и силы тока с разрешением 0,1 мВ и 0,1 мА соответственно; для компенсации влияния собственного сопротивления проводников поддерживается режим Sense, с 4-проводным подключением, с зедействованием входов "S+" и "S-" на передней панели.
