Главная / Каталог / Радиоизмерительные приборы / Ч3-85/8 - частотомер электронно-счетный

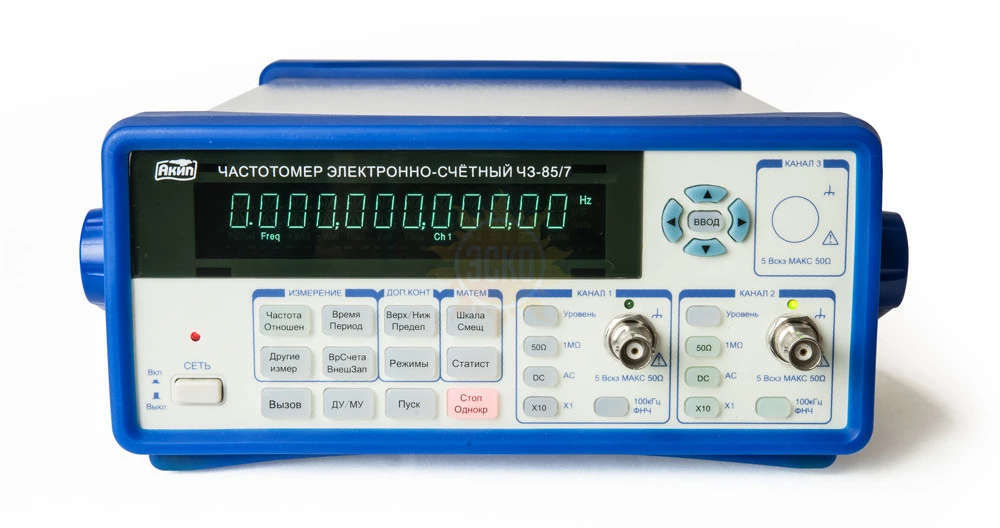

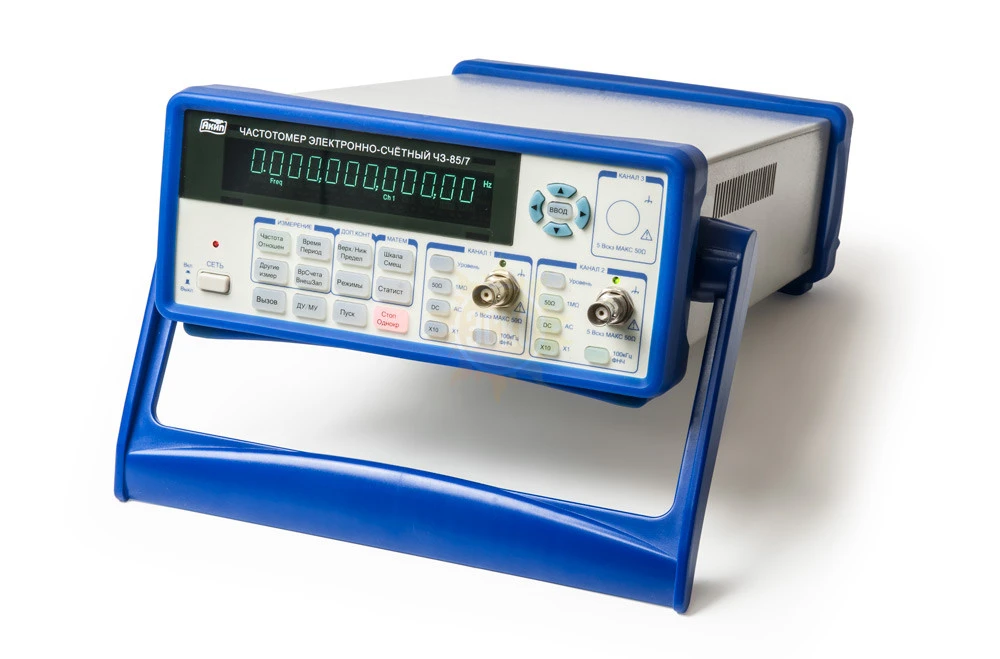

Частотомеры Ч3-85/8 - частотомер электронно-счетный

распечатать описание в PDF

Артикул: Ч3-85/8

Частотный диапазон мин.

1 мГц

Частотный диапазон макс.

200 МГц

Опорный генератор

±2×10-7

Интерфейс

USB, RS-232, опция - GPIB

Питание

100…240 В, 50 / 60 Гц; <35 ВА

Разрешение

25 пс

Снят с производства

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности частотомера электронно-счетного Ч3-85/8:

Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3/ 6,5/ 12,4/ 16 ГГц);
Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов;
Вольтметр напряжения постоянного смещения;
Стандартное число каналов (до 200 МГц): 2 изм. входа;
Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц);
Погрешность опорного источника: 2x10-7 /год, опции: 5x10-8 , 5x10-10;
Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана);
Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации);
Память на 15 профилей настроек;
Максимальное разрешение индикатора: 12 разрядов;
Фильтр НЧ, вх. аттенюатор (1х, 10х);

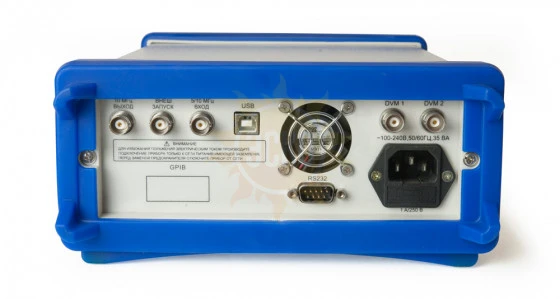

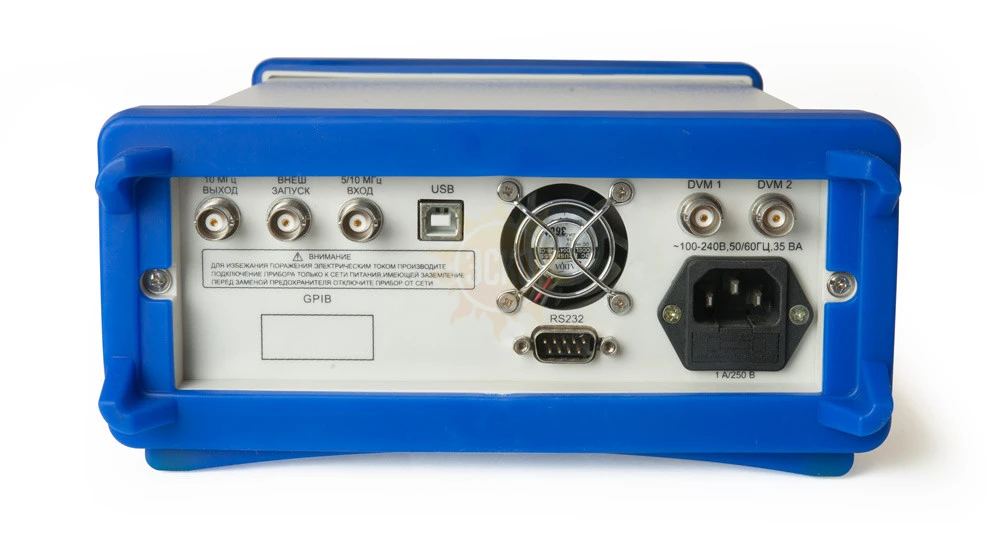

Интерфейсы: USB (на задней панели) и RS-232, GPIB (опция).

Технические характеристики частотомера электронно-счетного Ч3-85/7:

Параметр	Ч3-85/7	Ч3-85/8
Диапазон частот	1 мГц … 200 МГц
Период	5 нс … 1000 с
Разрешение	однократное измерение - 150 пс	однократное измерение - 25 пс
	12 разрядов за 1 с при усреднении
Динамический диапазон	50 мВскз … 1 Вскз (синус), 150 мВпик-пик … 4,5 Впик-пик (импульс)
Связь по входу	AC или DC (открытый или закрытый вход)
Вх. сопротивление	1 МОм/ 35 пФ или 50 Ом
Фильтр НЧ	До 100 кГц (–20 дБ для частот > 1 МГц)
Диапазон частот	1 мГц … 200 МГц
Период	5 нс … 1000 с
Динамический диапазон	50 мВскз … 1 Вскз (синус), 150 мВпик-пик … 4,5 Впик-пик (импульс)
Вх. сопротивление	1 МОм/ 35 пФ или 50 Ом
Связь по входу	AC или DC (открытый или закрытый вход)
Фильтр НЧ	До 100 кГц (–20 дБ для частот > 1 МГц)
Диапазон частот	Опция 1: 100 МГц … 3 ГГц; Опция 2: 200 МГц … 6,5 ГГц; Опция 3: 6,5 ГГц … 12,4 ГГц; Опция 4: 6,5 ГГц … 16 ГГц
Входное напряжение	Опция 1: -27 дБм …+19 дБм; Опция 2: 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм; 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм; Опция 3: -18 дБм …+10 дБм; Опция 4: 6,5 ГГц …12,4 ГГц ≤ -18 дБм…+10 Бм; 12,4 ГГц …16 ГГц ≤ -15 дБм…+10 дБм
Вх. сопротивление	50 Ом, (разъем тип N – розетка)
Связь по входу	AC (закрытый вход)
Аттенюатор	x1, x10 (измерение вх. напряжения и ослабл. уровня схемы запуска)
Защита по входу	50 Ом: 5 Вскз 1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик); > 100 кГц – 5 Вскз; Опция 4: +25 дБм
Диапазон измерений	±1,999 В пост./ ±19,99 Впост / Авто
Сопротивление входа	1 МОм
Погрешность измерения	±0,6 %*Uконечное
Врем. интервалы (кан. 1 и 2)	0 – 10000 с
Длит. импульса	10 нс ... 5000 с
Скважн. импульсов	1 … 99 %
Счет импульсов	0 … 1х1013
Фазовый сдвиг	0° … 360°
Отношен. частот	Кан1/ Кан2
Тип ОГ	Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7), Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8) Стандарт частоты рубидиевый FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10)
Интерфейс	USB, RS-232 (GPIB - Опция 5)	RS-232, GPIB
Память	15 профилей настроек (запись/вызов)
Напряжение питания	100…240 В, 50 / 60 Гц; <35 ВА
Габаритные размеры	375 x 105 x 235 мм
Масса	4,2 кг	5,2 кг

Комплектация Ч3-85/8 - частотомер электронно-счетный

№	Наименование	Количество
1	Частотомер электронно-счетный Ч3-85/8	1
2	Шнур питания	1
3	Кабель BNC	1
4	Руководство по эксплуатации	1
