Многофункциональные портативные осциллографы Актаком планшетного типа ADS-44xx

01.04.2022

Вам нужен портативный переносной осциллограф с высокой функциональностью?
Требуется работа на выездах и «полевых» условиях?
Хотите высокую производительность?

Решение есть!

Серия планшетных осциллографов с датчиками наблюдения Актаком ADS-44xx поможет Вам определиться с выбором.

Эта серия выделяет двух- и четырехканальные частоты с частотой полосой пропускания от 70 до 120 МГц. Среди основных эффектов планшетных осциллографов Актаком серии ADS-44xx можно выделить:

  • Полоса пропускания до 120 МГц
  • Разрешение по вертикали 8/12/14 бит (для моделей с индексом «H»)
  • 2 или 4 вторичных канала
  • Сенсорный тачскрин дисплея 8" (800х600) с управлением жестами
  • Глубина записи до 40 миллионов точек
  • Расширенная система синхронизации. До 13 выпусков типов в стандартных комплектациях
  • встроенный анализатор протоколов UART, I²C, SPI, CAN
  • 4 ½ разрядный мультиметр (для двухканальных моделей)
  • Частотомер 6 разрядов
  • Ударопрочный чехол
  • широкий выбор интерфейсов
  • Поддержка SCPI, LabVIEW
  • Аккумуляторная батарея большой емкости 8000 мА·ч


Для удобства сравнения и помощи в выборе основных технических данных по сравнению со сводной таблицей


  АДС-4472 / АДС-4472H АДС-4474 / АДС-4474H АДС-4482 / АДС-4482H АДС-4484 / АДС-4484H   АДС-4492 / АДС-4492H
Кол-во каналов 2 4 2 4 2
Полоса пропускания 70 МГц 70 МГц 100 МГц 100 МГц 120 МГц
Макс. дискретизация 1 Гвыб/с
Разрешение по вертикали 8 бит 8/12/14 бит 8 бит 8/12/14 бит 8 бит
Макс.скорость захвата 45 000 осц/сек
Макс.память 40 М точек
Гориз. развертка 2 нс/дел…1000 с/дел
Верт.отклонение 1 мВ/дел…10 В/дел
Тип запуска Фронт, импульс, видео, скорость нарастания, задержка, лог. шаблон, N фронт, рант
UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
Анализ протоколов Штатно: UART, I²C, SPI, CAN, LIN;
Опция: MIL-1553B, ARINC429


Как видно из представленной таблицы, ряд моделей ( ADS-4472HADS-4474HADS-4482HADS-4484HADS-4492H) имеют в своей звании постфикс "H". Этот символ означает, что в приборе установлен быстродействующий АЦП высокого разрешения. высокое внимание разрешение реализации аппаратными средствами! Для нагрузки моделей максимальное разрешение АЦП составляет 14 разрядов, хотя и имеется возможность выбора разрешения. Сравнение осциллографов с высокой частотой выявления для наблюдения и анализа сложных и зашумленных сигналов, когда недостаточность выявленных осциллографов с выявлением 8 бит. Двух- и четырехканальные модели планшетных осциллографов Актаком серии ADS-44xx существенно не ограничивается только высокими показателями потребления, но и тем, что в двухканальных моделях имеются полнофункциональные мультиметры с выявлением 4 ½ разряда


Параметр Диапазоны Точность
постоянное напряжение 20 мВ/200 мВ/2 В/20 В/200 В/1000 В ±0,3%
Переменное напряжение 20 мВ/200 мВ/2 В/20 В/200 В/750 В ±0,8%
Постоянный ток 10 А ±2,0%
Переменный ток 10 А ±2,5%
Сопротивление 200 Ом/2 кОм ~ 2 МОм /20 МОм /100 МОм ±0,5%
Емкость 2 нФ ~ 20 мФ ±4,0%
Тест диодов 0 В ~ 2 В
Неразрывность цепи <50 Ом звуковой сигнал


Органы управления мультиметром у двухканальных моделей расположены также на передней панели приборов, но также управление может производиться и через сенсорный дисплей. Мультиметр имеет отдельные входы, расположенные рядом с промышленными входами осциллографа.

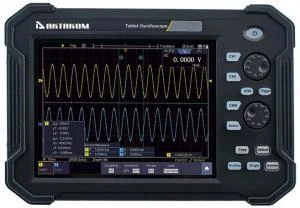

осциллограф АДС-44х2

Новые осциллографы ADS-44xx обладают широкими возможностями по дистанционному управлению благодаря наличию большого числа встроенных интерфейсов.

осциллографы ADS-44xx

Приборы часто встречаются с командами SCPI и могут взаимодействовать в системе, где происходит работа под управлением LabVIEW.

Заинтересовались предложенными планшетными осциллографами Актаком ADS-44xx?
Но это еще не все новинки зимы-весны 2021.

Скоро будет анонс новых приборов!
