Полоса пропускания МГц
120
Частота дискретизации
1 Гвыб/с
Количество каналов
2
Исполнение
Портативный
Погрешность
±2,5 ppm
52 086
₽
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка в кратчайшие сроки
по Москве
300 ₽
по России от 500 ₽
Гарантия 1 год

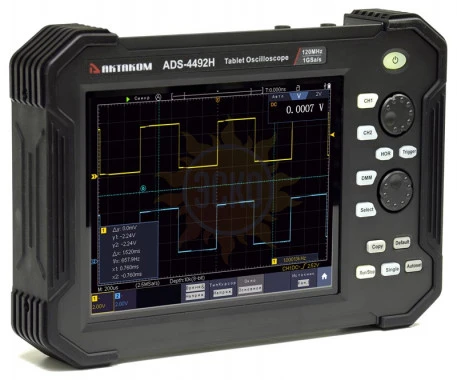

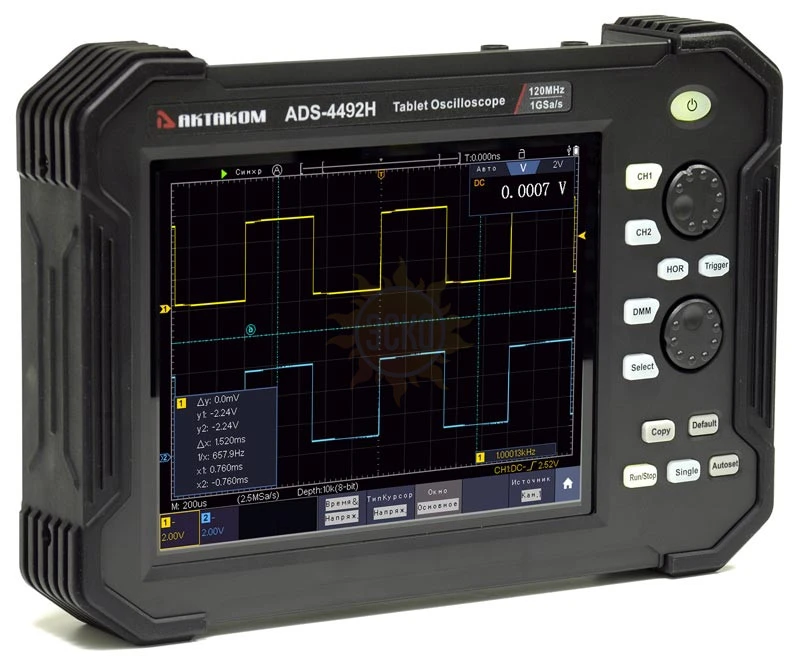

Особенности осциллографа планшетного типа ADS-4492:
- Полоса пропускания 120 МГц;
- Разрешение по вертикали 8 бит;
- 2 аналоговых канала;
- Сенсорный тачскрин дисплей 8" (800х600) с управлением жестами;
- Глубина записи до 40 миллионов точек;
- Расширенная системы синхронизации. До 13 типов запуска в стандартной комплектации;
- Встроенный анализатор протоколов UART, I²C, SPI, CAN;
- Встроенный 4 ½ разрядный мультиметр (для двухканальных моделей);
- Частотомер 6 разрядов;
- Ударопрочный хольстер;
- Широкий выбор интерфейсов;
- Поддержка SCPI, LabVIEW;
- Аккумуляторная батарея большой емкости 8000 мА·ч.
Характеристики Aktakom ADS-4492
Параметр | Значение | |
---|---|---|
Полоса пропускания | 120 МГц | |
Количество каналов | 2 + внешний запуск | |
Скорость захвата осциллограмм | 45 000 осц/с | |
Регистрация | ||
Режим | Обычный, пиковый детектор, усреднение | |
Максимальная дискретизация (реальное время) | 1 Гвыб/с (1 канал); 500 Мвыб/с (2 канала) | |
Вход | ||
Связь по входу | открытый, закрытый, земля | |
Входной импеданс | 1 МОм ±2% в параллель 15 пФ ±5 пФ | |
Учет ослабления пробников | 0,001X - 1000X, шаг 1-2-5 | |
Максимальное входное напряжение | 400 Впик (AC+DC) | |
Ограничение полосы пропускания | 20 МГц, полный диапазон | |
Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
|
Задержка между каналами (типичное) | 150 пс | |
Параметры горизонтальной системы | ||
Интерполяция | sin (x)/x | |
Глубина записи | 40 М точек (1 канал), 20 М точек (2 канала) | |
Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
Погрешность измерения интервалов | однократный сигнал: ±(время выборки + 1 ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс) |
|
Погрешность времени выборки и времени задержки | ±2,5 ppm | |
Параметры вертикальной системы | ||
Режим АЦП | 8 бит | |
Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) |
|
Полоса пропускания для аналогового периодического сигнала | 120 МГц | |
Низкочастотный предел | ≥5 Гц (на входе, закрытый вход, -3dB) | |
Время нарастания | ≤2,9 нс (типичное) | |
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) | ±3% (для коэффициента отклонения 1 мВ/дел) ±2% (для коэффициента отклонения ≥2 мВ/дел) |
|
Погрешность коэффициента усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV | |
Измерения | ||
Курсорные | ΔV, ΔT, ΔV и ΔT между курсорами, авто | |
Автоматические | Freq, Period, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty Cycle, -Duty Cycle, Delay A→B ↑, Delay A→B↓, Cycle RMS, Cursor RMS, Screen Duty, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area | |
Математические операции | +, -, *, /, БПФ (6 окон) , БПФскз, Intg, Diff, Sqrt, пользовательские функции, фильтры (ФНЧ, ФВЧ, полосовой, режективный) | |
Сохранение во внутреннюю память | 100 осциллограмм | |
Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса |
|
Частотомер | ||
Диапазон | 2 Гц - полный диапазон | |
Разрядность | 6 цифр | |
Тип запуска | Фронт, однократный запуск | |
Декодирование сигналов последовательных шин | I²C, SPI, RS-232, CAN | |
Система запуска | ||
Тип запуска | Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN | |
Режим запуска | авто, обычный, однократный | |
Блокировка уровня запуска | 100 нс ~ 10 с | |
Диапазон уровня запуска | ±5 делений от центра экрана (внутренний запуск) ±0,3 дел (внешний запуск) |
|
Запуск по фронту | нарастающий, спадающий | |
Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
диапазон установок | 30 нс ~ 10 с | |
Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, = |
диапазон установок | 30 нс ~ 10 с | |
Запуск по окну | Фронт | нарастающий, спадающий |
Позиция запуска | Вход, выход, время | |
Ширина окна | 2 нс ~ 10 с | |
Запуск по N фронту | Тип фронта | нарастающий, спадающий |
Время | 30 нс ~ 10 с | |
Номер фронта | 1 ~ 128 | |
Скорость нарастания | Скорость сигнала | положительная или отрицательная полярность: >, <, = |
Условие запуска | 30 нс ~ 10 с | |
Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM |
Выбор линии | 1 - 525 NTSC 1 - 625 PAL/SECAM |
|
Запуск по логическому шаблону | Условие | AND, OR, XNOR, XOR |
Условие задержки | H, L, X, нарастающий фронт, спадающий фронт | |
Выход | запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени | |
Запуск по истечению времени | Фронт | нарастающий, спадающий |
Установка времени | 30 нс ~ 10 с | |
RS-232 запуск | Полярность | положительная, инвентированая |
Условие запуска | Start, Error, Check Error, Data | |
Разрядность | 5 bit, 6 bit, 7 bit, 8 bit | |
I²C запуск | Условие запуска | Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data |
Разрядность адреса | 7 бит, 8 бит, 10 бит | |
Диапазон | 0 - 127, 0 - 255, 0 - 1023 | |
Длина | 1 ~ 5 байт | |
SPI запуск | Условие | TimeOut |
Значение удержания | 30 нс ~ 10 нс | |
Разрядность | 4 бит ~ 32 бит | |
Установка | H, L, X | |
CAN запуск | Условие | Start of Frame, Type of Frame, Identifier, Data, ID & Data, End of Frame, Missing, Ack, Bit Stuffing Error |
Скорость | стандарт, пользовательская | |
Тип сигнала | CAN_H, CAN_L, TX, RX | |
Тип окна | Data, Remote, Error, Overload | |
Цифровой мультиметр | ||
Разрешение дисплея | 4½ разряда (19999 отсчетов) | |
Входной импеданс | 10 МОм | |
Измерение постоянного напряжения | Диапазоны: 20 мВ/200 мВ/2 В/20 В/200 В /1000 В Точность: ±(0,5% + 10 е.м.р.) диапазон 20 мВ/200 мВ; ±(0,3% + 5 е.м.р.) диапазон 2 В/20 В/200 В; ±(0,5% + 5 е.м.р.) диапазон 1000 В; Максимальное напряжение на входе: 1000 В |
|
Измерение переменного напряжения | Диапазоны: 20 мВ/200 мВ/2 В/20 В/200 В /750 В Точность: ±(0,8% + 10 е.м.р.) диапазон 20 мВ/200 мВ/2 В/20 В/200 В; ±(1,0% + 10 е.м.р.) диапазон 750 В; Максимальное напряжение на входе: 750 В Частотный диапазон: 40 Гц ~ 1000 Гц |
|
Измерение постоянного тока | Диапазоны: 10 А Точность: ±(2.0% + 10 е.м.р.) |
|
Измерение переменного тока | Диапазоны: 10 А Точность: ±(2.5% + 10 е.м.р.) |
|
Сопротивление | Диапазоны: 200 Ом/2 кОм ~ 2 МОм /20 МОм /100 МОм Точность: ±(0,8% + 10 е.м.р.) диапазон 200 Ом; ±(0,5% + 3 е.м.р.) диапазон 2 кОм ~ 2 МОм; ±(0,8% + 5 е.м.р.) диапазон 20 МОм; ±(5,0% + 10 е.м.р.) диапазон 100 МОм |
|
Емкость | Диапазон: 2 нФ ~ 20 мФ Точность: ±(4% + 10 е.м.р.) |
|
Тест диодов | 0 В ~ 2 В | |
Неразрывность цепи | <50 Ом звуковой сигнал | |
Общие характеристики | ||
Дисплей | ||
Тип | диагональ 8”, ЖК, сенсорный емкостной | |
Разрешение | 800 × 600 точек | |
Количество цветов | 65536 цветов | |
Послесвечение | 1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается. | |
Выход для компенсации пробника | ||
Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MОм | |
Частота (типичное) | Меандр 1 кГц | |
Интерфейс | ||
Для связи с ПК | USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail) | |
Сохранение | USB (форматы файлов *.bmp и *.bin) | |
WiFi | опция | |
Питание | ||
Напряжение сети | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II | |
Потребляемая мощность | <15 Вт | |
предохранитель | 2 A, T тип, 250 В | |
Батарейное питание | 7,4 В; 8000 мАч (время работы около 5 часов) | |
Массо-габаритные параметры | ||
Габаритные размеры (Д*В*Г) | 270 мм × 191 мм × 48 мм | |
Вес | около 1,7 кг |
Комплектация Aktakom ADS-4492
№ | Наименование | Количество |
---|---|---|
1. | Осциллограф планшетного типа ADS-4492 | 1 |
2. | Комплект осциллографических пробников | 1 |
3. | Измерительные щупы мультиметра (красный и чёрный) | 1 |
4. | Внешний модуль для измерения тока | 1 |
5. | Кабель USB | 1 |
6. | Кабель питания | 1 |
7. | Блок питания | 1 |
8. | Подставка | 1 |
9. | Сумка для переноски | 1 |
10. | Эксплуатационный документ | 1 |
