ПрофКиП СКВ-120/140 (0.25)

распечатать описание в PDF

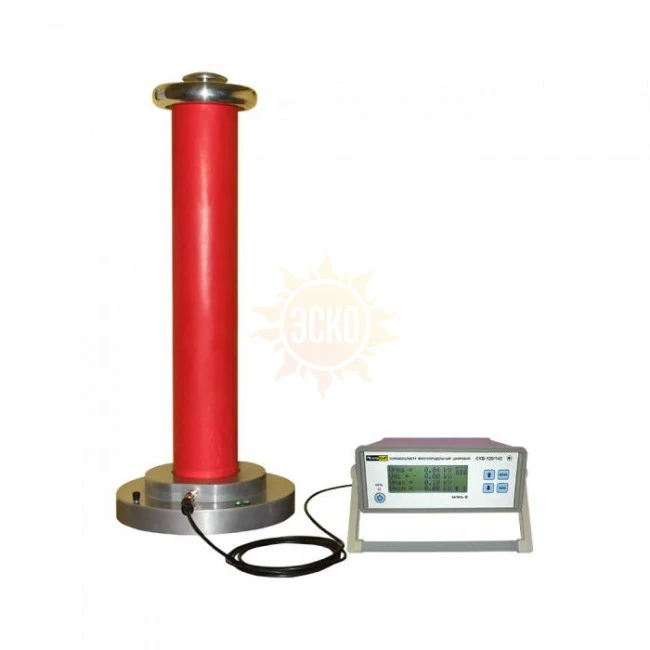

ПрофКиП СКВ-120/140 класс точности 0.25 киловольтметр многопредельный цифровой

Тип интерфейса

USB

Частота тока

50 Гц

Напряжение постоянное (В), max

140 кВ

Напряжение переменное (В), max

26 кВ

Дисплей

Нет

Измерение True RMS

Нет

Измерение температуры

Нет

334 800 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 1 год

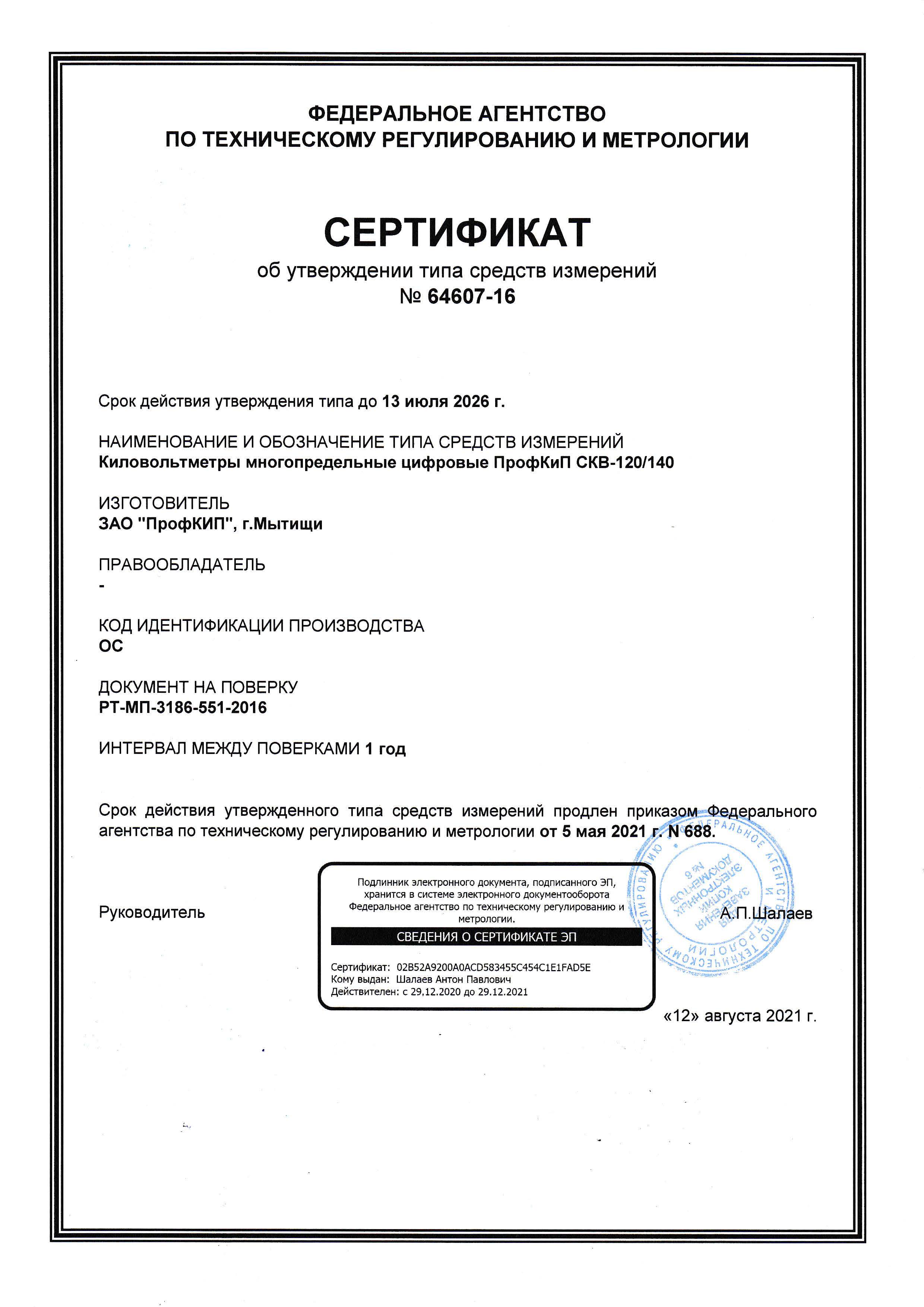

Госреестр 64607-16
до 13.07.2026

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Назначение киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140 (кл. т. 0.25):

Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 предназначен для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения постоянного тока.

Принцип действия киловольтметра основан на масштабном преобразовании высокого входного напряжения в заданное число раз с помощью высоковольтного делителя и преобразованием выходного напряжения делителя аналого-цифровым преобразователем с последующим отображением результатов измерения на жидкокристаллическом дисплее.

Отличительной особенностью киловольтметра является конструкция блока делителя высоковольтного многопредельного цифрового. Конструктивно в одном блоке размещены две группы делителей высоковольтных резистивно-емкостных, автоматически переключающихся в зависимости от значения входного напряжения, что обеспечивает линейность преобразования высокого входного напряжения. Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметре предусмотрена возможность установки различного времени усреднения измерения: 0.5 с, 1.0 с, 2.5 с, 5.0 с. Киловольтметр позволяет производить до пятнадцати записей измеряемого значения напряжения с длительностью записи по две секунды каждая.

В киловольтметре реализована функция стабилизации физико-химических параметров жидкого диэлектрика, заполняющего блок высоковольтного делителя, методом адсорбционной очистки, обеспечивающая стабильность коэффициента масштабного преобразования входного напряжения. Дополнительно киловольтметр оснащен интерфейсом USB для отображения на дисплее ПК формы и параметров кривой напряжения в масштабе реального времени.

Особенности киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140 (кл. т. 0.25):

Диапазон измерения напряжения постоянного тока: 2.000 кВ … 26.000 кВ и 26.01 кВ … 140.00 кВ;
Два предела измерения в одном делителе;
Относительная погрешность: в каждой точке диапазона 0.25%;
Время установления рабочего режима: не более 5.0 с;
Применение методов стабилизации параметров жидкого диэлектрика: высокая стабильность делителя;
Встроенный USB-интерфейс и специальное ПО с дополнительными возможностями.

Характеристики ПрофКиП СКВ-120/140 (0.25)

Параметр		ПрофКиП СКВ-120/140 (кл. т. 0.25)	ПрофКиП СКВ-120/140 (кл. т. 0.5)	ПрофКиП СКВ-120/140 (кл. т. 1.0)
Диапазон измерения действующих значений напряжения переменного тока частотой 50 Гц		2.000 кВ … 26.000 кВ; 26.01 кВ …120.00 кВ
Диапазон измерения напряжения постоянного тока		2.000 кВ … 26.000 кВ; 26.01 кВ … 140.00 кВ
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц		± 0.25%	± 0.5%	± 1.0%
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока		± 0.25%	± 0.5%	± 1.0%
Входное сопротивление постоянному току		535 МОм ±10%
Время установления рабочего режима		Не более 5.0 с
Количество диапазонов измерения		2
Режим переключения пределов измерения		Автоматический
Максимальное время работы		8 часов с последующим отключением на 1 час
Рабочие условия эксплуатации	Температура окружающего воздуха	5°С … 40°С
	Относительная влажность воздуха	30% … 80%
	Атмосферное давление	84 кПа … 106.7 кПа
Нормативные и технические документы, устанавливающие требования к киловольтметру		ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»; ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»; ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»; ТУ 422120-003-68134858-2014 «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Технические условия»; ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»
Средняя наработка на отказ		Не менее 5 000 часов
Средний срок службы		Не менее 5 лет
Степень защиты		IP54
Питание		220 В ±22 В, 50 Гц ±0.5 Гц
Максимальная потребляемая мощность		20 ВА
Габаритные размеры блока индикации		260 х 100 х 260 мм
Габаритные размеры блока делителей ДВМЦ		300 х 300 х 800 мм
Вес блок индикации		3 кг
Вес блока делителей ДВМЦ		12 кг

Комплектация ПрофКиП СКВ-120/140 (0.25)

№	Наименование	Количество
1.	Блок индикации	1
2.	Блок ДВМЦ	1
3.	Межблочный соединительный кабель	1
4.	Кабель сетевой	1
5.	Вставка плавкая 3.15 А АГО.481.304 ТУ	2
6.	Паспорт	1
