ПрофКиП СКВ-120/140 (1.0)

распечатать описание в PDF

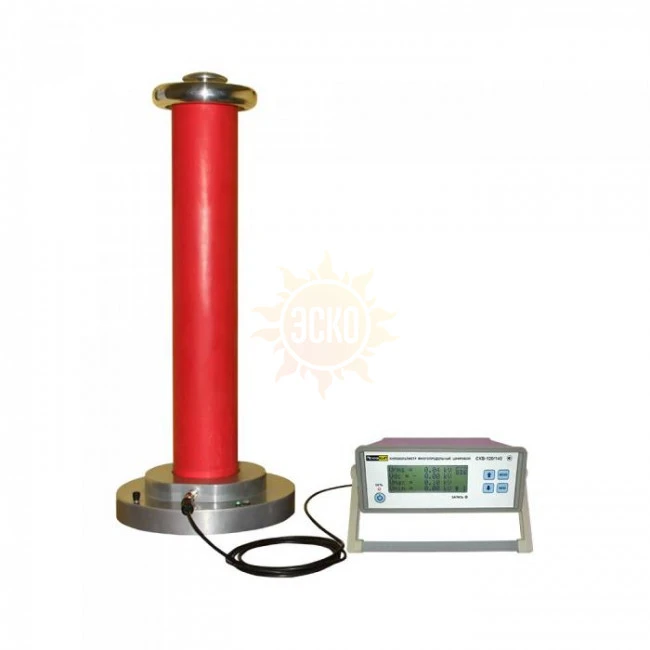

ПрофКиП СКВ-120/140 класс точности 1.0 киловольтметр многопредельный цифровой

Тип интерфейса

USB

Напряжение постоянное (В), max

140 кВ

Напряжение переменное (В), max

120 кВ

Дисплей

Нет

Сопротивление

535 МОм ±10%

Измерение True RMS

Нет

Измерение температуры

Нет

Измерение сопротивления

Есть

300 000 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 1 год

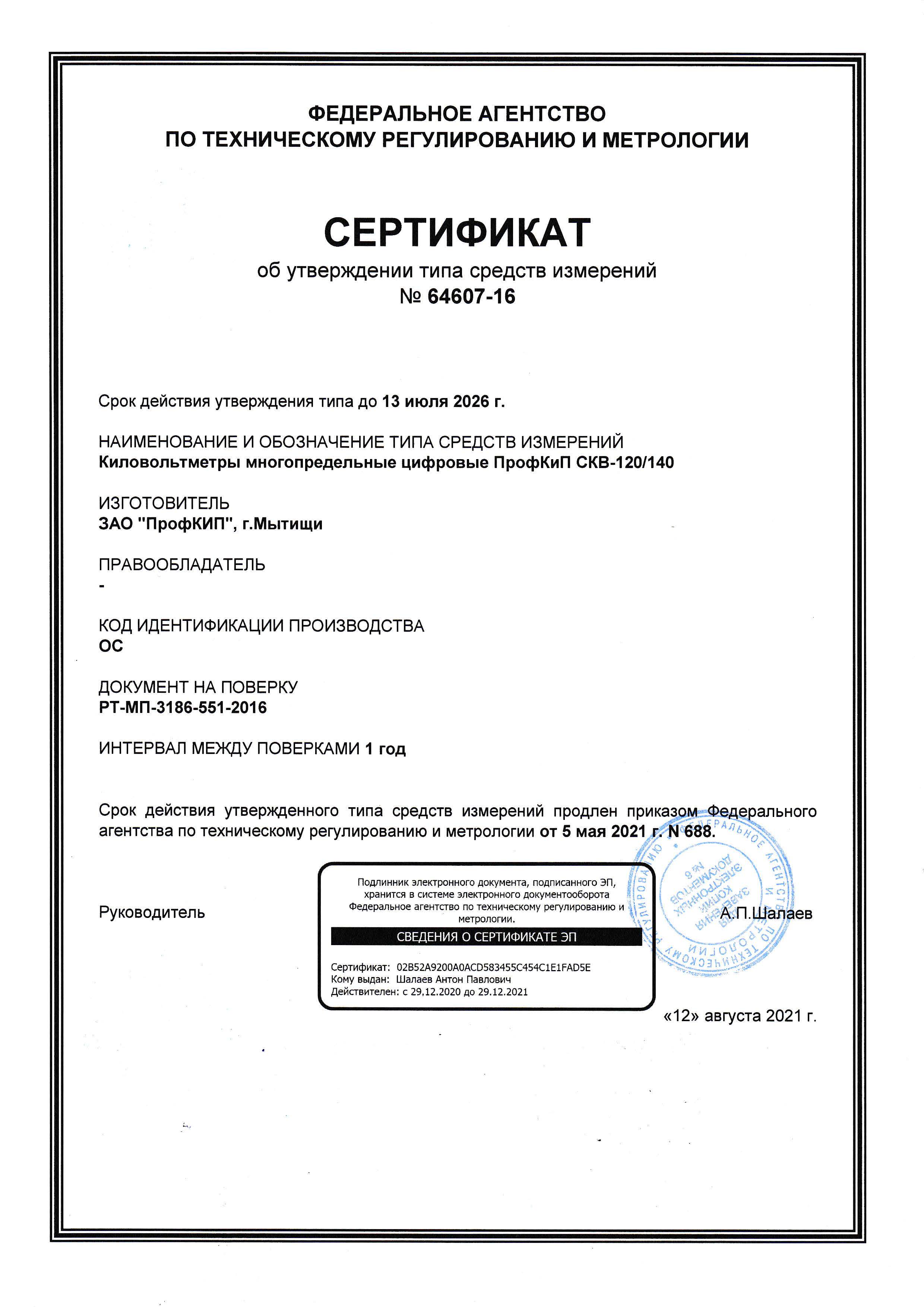

Госреестр 64607-16
до 13.07.2026

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Назначение киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140 (кл. т. 1.0):

Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 предназначен для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения постоянного тока.

Принцип действия киловольтметра основан на масштабном преобразовании высокого входного напряжения в заданное число раз с помощью высоковольтного делителя и преобразованием выходного напряжения делителя аналого-цифровым преобразователем с последующим отображением результатов измерения на жидкокристаллическом дисплее.

Отличительной особенностью киловольтметра является конструкция блока делителя высоковольтного многопредельного цифрового. Конструктивно в одном блоке размещены две группы делителей высоковольтных резистивно-емкостных, автоматически переключающихся в зависимости от значения входного напряжения, что обеспечивает линейность преобразования высокого входного напряжения. Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметре предусмотрена возможность установки различного времени усреднения измерения: 0.5 с, 1.0 с, 2.5 с, 5.0 с. Киловольтметр позволяет производить до пятнадцати записей измеряемого значения напряжения с длительностью записи по две секунды каждая.

В киловольтметре реализована функция стабилизации физико-химических параметров жидкого диэлектрика, заполняющего блок высоковольтного делителя, методом адсорбционной очистки, обеспечивающая стабильность коэффициента масштабного преобразования входного напряжения. Дополнительно киловольтметр оснащен интерфейсом USB для отображения на дисплее ПК формы и параметров кривой напряжения в масштабе реального времени.

Особенности киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140 (кл. т. 1.0):

Диапазон измерения напряжения постоянного тока: 2.000 кВ … 26.000 кВ и 26.01 кВ … 140.00 кВ;
Два предела измерения в одном делителе;
Относительная погрешность: в каждой точке диапазона 1.0%;
Время установления рабочего режима: не более 5.0 с;
Применение методов стабилизации параметров жидкого диэлектрика: высокая стабильность делителя;
Встроенный USB-интерфейс и специальное ПО с дополнительными возможностями.

Характеристики ПрофКиП СКВ-120/140 (1.0)

Параметр		ПрофКиП СКВ-120/140 (кл. т. 0.25)	ПрофКиП СКВ-120/140 (кл. т. 0.5)	ПрофКиП СКВ-120/140 (кл. т. 1.0)
Диапазон измерения действующих значений напряжения переменного тока частотой 50 Гц		2.000 кВ … 26.000 кВ; 26.01 кВ …120.00 кВ
Диапазон измерения напряжения постоянного тока		2.000 кВ … 26.000 кВ; 26.01 кВ … 140.00 кВ
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц		± 0.25%	± 0.5%	± 1.0%
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока		± 0.25%	± 0.5%	± 1.0%
Входное сопротивление постоянному току		535 МОм ±10%
Время установления рабочего режима		Не более 5.0 с
Количество диапазонов измерения		2
Режим переключения пределов измерения		Автоматический
Максимальное время работы		8 часов с последующим отключением на 1 час
Рабочие условия эксплуатации	Температура окружающего воздуха	5°С … 40°С
	Относительная влажность воздуха	30% … 80%
	Атмосферное давление	84 кПа … 106.7 кПа
Нормативные и технические документы, устанавливающие требования к киловольтметру		ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»; ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»; ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»; ТУ 422120-003-68134858-2014 «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Технические условия»; ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»
Средняя наработка на отказ		Не менее 5 000 часов
Средний срок службы		Не менее 5 лет
Степень защиты		IP54
Питание		220 В ±22 В, 50 Гц ±0.5 Гц
Максимальная потребляемая мощность		20 ВА
Габаритные размеры блока индикации		260 х 100 х 260 мм
Габаритные размеры блока делителей ДВМЦ		300 х 300 х 800 мм
Вес блок индикации		3 кг
Вес блока делителей ДВМЦ		12 кг

Комплектация ПрофКиП СКВ-120/140 (1.0)

№	Наименование	Количество
1.	Блок индикации	1
2.	Блок ДВМЦ	1
3.	Межблочный соединительный кабель	1
4.	Кабель сетевой	1
5.	Вставка плавкая 3.15 А АГО.481.304 ТУ	2
6.	Паспорт	1
