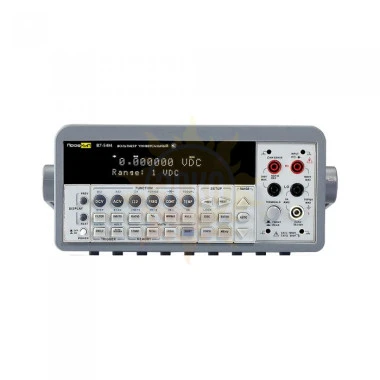

ПрофКиП В7-54М Вольтметр Универсальный
распечатать
50973-12
до 20.07.2027
Описание ПрофКиП В7-54М
Назначение вольтметра универсального ПрофКиП В7-54М
Применение самых передовых методов измерений и использование современных достижений технологии обеспечивает вольтметру универсальному ПрофКиП В7-54М высокие эксплуатационные характеристики и великолепное качество измерений. Благодаря наличию встроенного в вольтметре универсальном ПрофКиП В7-54М интерфейса USB возможно дистанционное управление процессом измерения от персонального компьютера или вывод результатов измерений на винчестер, плоттер, принтер. ЖК-дисплей обеспечивает не только индикацию величины измеряемого параметра, но и одновременную индикацию напряжения действующего в данный момент на выходе интегратора прибора, создает особые удобства при работе с вольтметром универсальным ПрофКиП В7-54М в режимах измерения сопротивления и тока.
Особенности и преимущества вольтметра универсального ПрофКиП В7-54М
- 6½ разрядов индикатора
- Двухстрочный VFD-дисплей с трехцветной индикацией
- Высокая скорость измерений: до 2000 изм/с (во внутренний буфер)
- 12 измерительных и 8 математических функций (мин /макс /среднее, дБ /дБм, допусковый контроль, Δ-измерения)
- Измерение отношения напряжений U1 /U2 (пост)
- Измерение с учетом формы сигнала и искажений True RMS
- Низкий уровень собственных шумов
- Измерение температуры совместно с помощью термопар различного типа и термосопротивления
- Программное обеспечение для управления и передачи данных на компьютер
Основные технические характеристики вольтметра универсального ПрофКиП В7-54М
| Параметры | Значения |
| Постоянное напряжение | |
| Диапазон измерения | 100 мВ /1 В /10 В /100 В /1000 В |
| Разрешение | 0.1 мкВ /1 мкВ /10 мкВ /1 мВ |
| Точность | ±(0.0035%изм + 0.0005%диапазона) |
| Отношение напряжений | U1 /U2 (постоянное) |
| Входной импеданс | 10 МОм (100 В, 1000 В) 10 ГОм (100 мВ, 1 В, 10 В) |
| Переменное напряжение (True Rms) | |
| Диапазон измерения | 100 мВ /1 В /10 В /100 В /750 В (3 Гц … 300 кГц) |
| Разрешение | 0.1 мкВ /1 мкВ /10 мкВ /100 мкВ /1 мВ |
| Точность | ±(0.06%изм + 0.03%диапазона) |
| Постоянный ток | |
| Диапазон измерения | 10 мА /100 мА /1 А /3 А |
| Разрешение | 10 нА /100 нА /1 мкА /10 мкА |
| Точность | ±(0.05%изм + 0.005%диапазона) |
| Шунт | 5 Ом (10 мА, 100 мА) 0.1 Ом (1 А, 3А) |
| Переменный ток (True RMS) | |
| Диапазон измерения | 1 А /3 А (3 Гц … 5 кГц) |
| Разрешение | 1 мкА /10 мкА |
| Точность | ±(0.1%изм + 0.004%диапазона) |
| Сопротивление (2 /4-проводная схема) | |
| Диапазон измерения | 100 Ом /1 кОм /10 кОм /100 кОм/1 МОм /10 МОм /100 МОм |
| Разрешение | 100 мкОм /1 мОм /10 мОм /100 мОм /1 МОм /10 МОм /100 МОм |
| Точность | ±(0.01%изм + 0.001%диапазона) |
| Тестовый ток | 500 нА … 1 мА |
| Прозвон цепи | |
| Порог срабатывания | 1 Ом … 1 МОм |
| Тестовый ток | 1 мА |
| Проверка p-n перехода | |
| Тестовое напряжение | 1 В |
| Разрешение | 10 мкВ |
| Тестовый ток | 1 мА |
| Частота, период | |
| Диапазон измерения | 3 Гц … 300 кГц (333 мс … 3.3 мкс) |
| Входной уровень | 100 мВ … 750 В ср. кв. |
| Температура | |
| Диапазон измерения | -250°С … 1820°С |
| Термопары | B, C, E, J, K, N, R, S, T |
Общие данные вольтметра универсального ПрофКиП В7-54М
- Интерфейс: USB
- Питание:100 /120 /220 /240 В, 50 /60 Гц
- Габаритные размеры: 224х113х373 мм
- Вес: 4.3 кг
Комплект поставки вольтметра универсального ПрофКиП В7-54М
| Наименование | Количество |
| Вольтметр универсальный ПрофКиП В7-54М | 1 шт. |
| Измерительные провода | 1 шт. |
| USB-кабель | 1 шт. |
| Программное обеспечение | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Характеристики ПрофКиП В7-54М
| Параметр | Значение |
|---|---|
| Постоянное напряжение | |
| Диапазон измерения | 100 мВ /1 В /10 В /100 В /1000 В |
| Разрешение | 0.1 мкВ /1 мкВ /10 мкВ /1 мВ |
| Точность | ±(0.0035%изм + 0.0005%диапазона) |
| Отношение напряжений | U1 /U2 (постоянное) |
| Входной импеданс | 10 МОм (100 В, 1000 В) 10 ГОм (100 мВ, 1 В, 10 В) |
| Переменное напряжение(True Rms) | |
| Диапазон измерения | 100 мВ /1 В /10 В /100 В /750 В (3 Гц … 300 кГц) |
| Разрешение | 0.1 мкВ /1 мкВ /10 мкВ /100 мкВ /1 мВ |
| Точность | ±(0.06%изм + 0.03%диапазона) |
| Постоянный ток | |
| Диапазон измерения | 10 мА /100 мА /1 А /3 А |
| Разрешение | 10 нА /100 нА /1 мкА /10 мкА |
| Точность | ±(0.05%изм + 0.005%диапазона) |
| Шунт | 5 Ом (10 мА, 100 мА) 0.1 Ом (1 А, 3А) |
| Переменный ток (True RMS) | |
| Диапазон измерения | 1 А /3 А (3 Гц … 5 кГц) |
| Разрешение | 1 мкА /10 мкА |
| Точность | ±(0.1%изм + 0.004%диапазона) |
| Сопротивление (2 /4-проводная схема) | |
| Диапазон измерения | 100 Ом /1 кОм /10 кОм /100 кОм/1 МОм /10 МОм /100 МОм |
| Разрешение | 100 мкОм /1 мОм /10 мОм /100 мОм /1 МОм /10 МОм /100 МОм |
| Точность | ±(0.01%изм + 0.001%диапазона) |
| Тестовый ток | 500 нА … 1 мА |
| Прозвон цепи | |
| Порог срабатывания | 1 Ом … 1 МОм |
| Тестовый ток | 1 мА |
| Проверка p-n перехода | |
| Тестовое напряжение | 1 В |
| Разрешение | 10 мкВ |
| Тестовый ток | 1 мА |
| Частота, период | |
| Диапазон измерения | 3 Гц … 300 кГц (333 мс … 3.3 мкс) |
| Входной уровень | 100 мВ … 750 В ср. кв. |
| Температура | |
| Диапазон измерения | -250°С … 1820°С |
| Термопары | B, C, E, J, K, N, R, S, T |
| Общие данные | |
| Интерфейс | USB |
| Питание | 100 /120 /220 /240 В, 50 /60 Гц |
| Габаритные размеры | 224 х 113 х 373 мм |
| Вес | 4.3 кг |
Комплектация ПрофКиП В7-54М
| № | Наименование | Количество |
|---|---|---|
| 1. | Вольтметр универсальный ПрофКиП В7-54М | 1 |
| 2. | Измерительные провода | 1 |
| 3. | USB-кабель | 1 |
| 4. | Программное обеспечение | 1 |
| 5. | Кабель питания | 1 |
| 6. | Руководство по эксплуатации | 1 |
