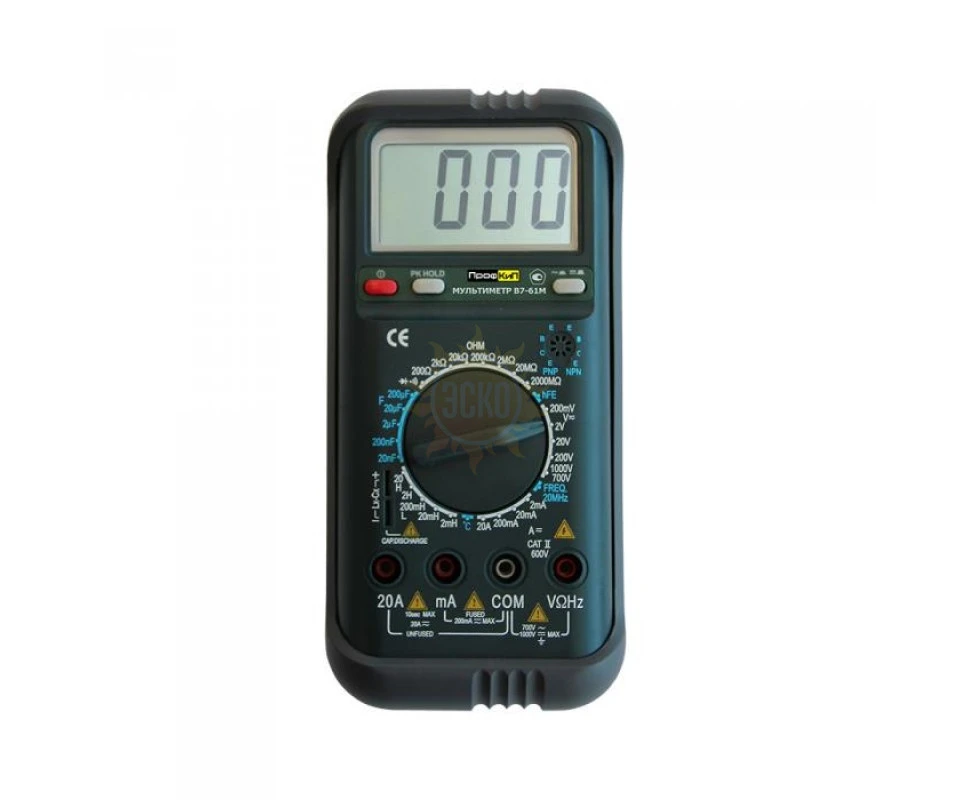

Описание ПрофКиП В7-61М

Назначение вольтметра универсального ПрофКиП В7-61М

Вольтметры универсальные ПрофКиП В7-61М предназначены для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока или сигнала произвольной формы, электрического сопротивления, емкости, частоты переменного напряжения, коэффициентов передачи тока биполярных транзисторов h21, испытание p-n переходов, звуковой прозвонки цепей, измерения температуры. Вольтметры универсальные ПрофКиП В7-61М применяются при ремонте, настройке и разработке электро и радиоизмерительных устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.

Особенности и преимущества вольтметра универсального ПрофКиП В7-61М

▪ 3¼ разрядный ЖК-дисплей
▪ Максимально индицируемое число: 1999
▪ Измерение постоянного напряжения: до 1000 В
▪ Измерение переменного напряжения: до 750 В
▪ Измерение силы постоянного /переменного тока: до 10 А
▪ Измерение сопротивления: до 2 ГОм
▪ Измерение частоты: до 15 МГц
▪ Измерение емкости: до 200 мкФ
▪ Измерение индуктивности: до 20 Гн
▪ Измерение скважности
▪ Измерение параметров транзисторов
▪ Автоматическая установка нуля
▪ Регистрация максимальных значений
▪ Защита измерительного входа
▪ Комплектуется защитным чехлом

Основные технические характеристики вольтметра универсального ПрофКиП В7-61М

Напряжение постоянного тока
Диапазон
Разрешение
Точность
200 мВ
0.1 мВ
±(0.5% + 4)
2 В
1 мВ
±(0.5% + 4)
20 В
10 мВ
±(0.5% + 4)
200 В
100 мВ
±(0.5% + 4)
1000 В
1 В
±(0.8% + 4)
Входной импеданс: 10 МОм
Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока
Напряжение переменного тока
Диапазон
Разрешение
Точность
200 мВ
100 мкВ
±(1.2% + 4)
2 В
1 мВ
±(1.0% + 4)
20 В
10 мВ
±(1.0% + 4)
200 В
100 мВ
±(1.0% + 4)
700 В
1 В
±(1.5% + 4)
Импеданс: 10 МОм
Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока
Частота: 40 Гц … 400 Гц
Сопротивление
Диапазон
Разрешение
Точность
200 Ом
0.1 Ом
±(1.0% + 4)
2 кОм
1 Ом
±(0.8% + 4)
20 кОм
10 Ом
±(0.8% + 4)
200 кОм
100 Ом
±(0.8% + 4)
2 МОм
1 кОм
±(0.8% + 4)
20 МОм
10 кОм
±(2.0% + 4)
2000 МОм
1 МОм
±(5.0% + 10)
Защита от перегрузки: 250 В постоянного/переменного тока (среднеквадратичное значение)
Сила постоянного тока
Диапазон
Разрешение
Точность
2 мА
1 мкА
±(0.8% + 4)
20 мА
10 мкА
±(0.8% + 4)
200 мА
100 мкА
±(1.2% + 4)
20 А
10 мА
±(2.0% + 4)
Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
Максимальный входной ток: 20 А (до 15 секунд)
Сила переменного тока
Диапазон
Разрешение
Точность
2 мА
1 мкА
±(1.2% + 4)
20 мА
10 мкА
±(1.2% + 4)
200 мА
100 мкА
±(2.0% + 4)
20 А
10 мА
±(3.0% + 5)
Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
Максимальный входной ток: 20 А (до 15 секунд)
Частота: 40 Гц … 400 Гц
Емкость
Диапазон
Разрешение
Точность
20 нФ
10 пФ
±(2.5% + 5)
200 нФ
100 пФ
±(2.5% + 5)
2 мкФ
1нФ
±(2.5% + 5)
20 мкФ
10 нФ
±(2.5% + 5)
200 мкФ
100 нФ
±(5.0% + 4)
Примечание: Не подавать напряжение!
Испытание коэффициента HFE транзисторов
HFE
На дисплее отображается приблизительное прямое напряжение (0-1000) транзистора при испытаниях (ВСЕ ТИПЫ)
Ток базы около 10 мкА, напряжение Vкэ около 2,8 В
Индуктивность
Диапазон
Разрешение
Точность
2 мГн
1 мкГн
±(2.5% + 5)
20 мГн
10 мкГн
±(2.5% + 5)
200 мГн
100 мкГн
±(2.5% + 5)
2 Гн
1 мГн
±(2.5% + 5)
20 Гн
10 мГн
±(5.0% + 4)
Примечание: Не подавать напряжение!
Частота
Диапазон
Разрешение
Точность
2 кГц
1 Гц
±(5.0% + 4)
20 кГц
10 Гц
±(5.0% + 4)
200 кГц
100 Гц
±(5.0% + 4)
2000 кГц
1 кГц
±(5.0% + 4)
10 МГц
10 кГц
±(5.0% + 4)
Защита от перегрузки: 250 В постояного/переменного тока (среднеквадратичное значение), не более 10 секунд
Температура
Диапазон
Разрешение
Точность
-40°С … 400°С
1°С
±(0.8% + 4)
400°С … 1000°С
1°С
±(1.5% + 15)

Условия эксплуатации вольтметра универсального ПрофКиП В7-61М

▪ Температура окружающего воздуха: 18°С … 28°С
▪ Относительная влажность: 40% … 80%
▪ Атмосферное давление: 720 мм.рт.ст. … 780 мм.рт.ст.

Условия транспортирования вольтметра универсального ПрофКиП В7-61М

▪ Температура окружающего воздуха: -10°С … 40°С
▪ Относительная влажность: не более 90%
▪ Атмосферное давление: 630 мм.рт.ст. … 800 мм.рт.ст.

Общие данные вольтметра универсального ПрофКиП В7-61М

▪ Питание: 9 В, тип «Крона»
▪ Габаритные размеры: 190х88.5х27.5 мм
▪ Вес: 0.320 кг

Комплект поставки вольтметра универсального ПрофКиП В7-61М

 Наименование
 Количество
 Вольтметр универсальный ПрофКиП В7-61М
 1 шт.
 Измерительные провода
 1 шт.
 Термопара К-типа
 1 шт.
 Защитный чехол
 1 шт.
 Руководство по эксплуатации
 1 шт.
