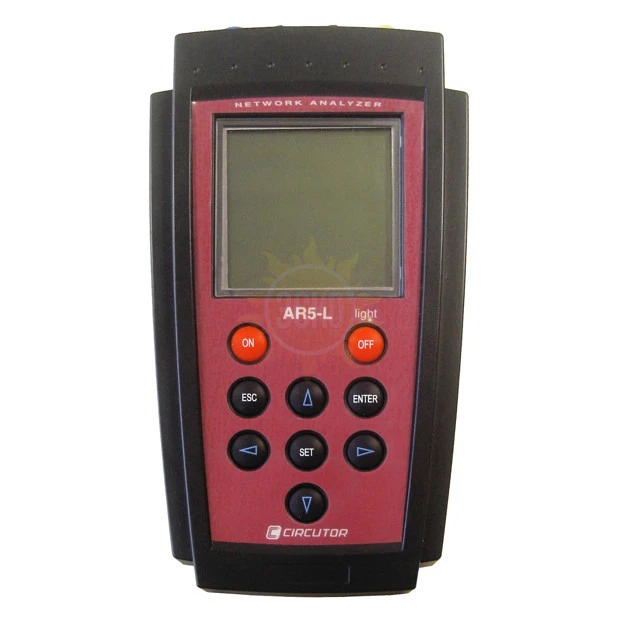

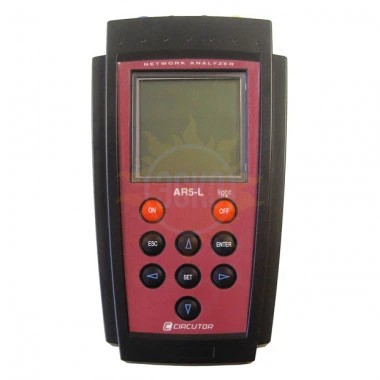

Анализатор качества электроэнергии Circutor AR.5L

220 984
с НДС
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
ТД «ЭСКО» официальный дистрибьютор Circutor в России
100% белая официальная поставка техники



Портативный анализатор электроэнергии Circutur AR. 5L - один из основных приборов в составе лаборатории для энергоаудита.

Анализаторы электроэнергии Circutur AR. 5L предназначены для измерения и регистрации параметров количества и качества электроэнергии, на основании показаний которых делаются выводы об эффективности использования электроэнергии, предлагаются и обосновываются энергосберегающие проекты, разрабатываются программы энергосбережения.

Портативный анализатор качества и количества энергии Circutur AR. 5L внесен в реестр средств измерений РФ №17900-05.

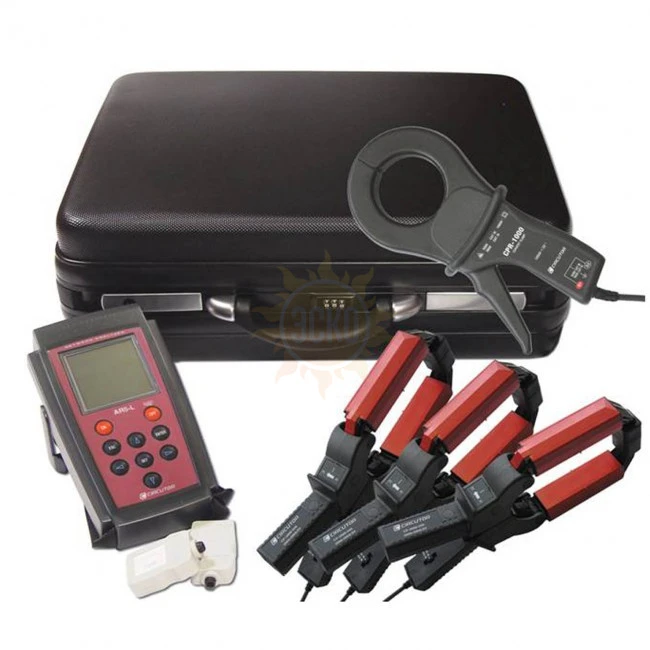

Комплект поставки Анализатора AR.5L kit-4:

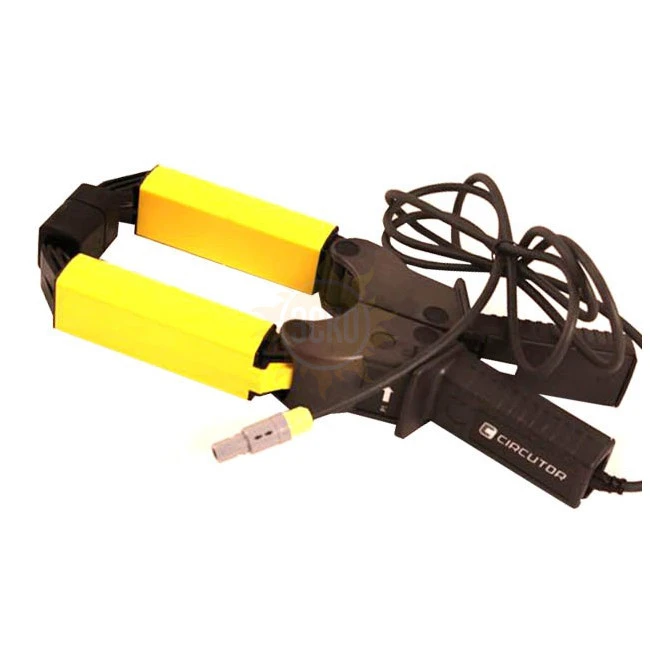

Процессорный блок, клещи CP-2000/200 (3 шт.), клещи  CPR – 1000 (1 шт.), фирменная сумка.

Процессорный блок включает: измерительный прибор AR.5L,  встроенная память 1Мб, программаторы  «Энергия + Гармоники», программное обеспечение Power-Vision (Windows), сетевой  адаптер, три фазных провода с зажимами типа «крокодил», руководство по эксплуатации.

Стоимость прибора включает стоимость первичной поверки.



Сферы применения

Портативные анализаторы количества и качества электроэнергии AR.5L производства Circutor (электроанализаторы) применяются для решения различных задач, в частности:

  • Обследование предприятий (энергоаудит)
  • Определение причин отказов оборудования
  • Оптимизация графиков энергопотребления
  • Подбор энергоснабжающего оборудования
  • Проектирование помехозащитных систем
  • Выбор компенсаторов реактивной мощности
  • Заключение договоров на энергоснабжение
  • Проверка счетчиков электроэнергии

Возможности

Универсальные анализаторы электроэнергии чаще всего бывают рассчитаны на применение в трехфазных несимметричных сетях 220/380 В, поэтому они заведомо применимы в симметричных трехфазных сетях и, тем более, в однофазных. Многие модели анализаторов электроэнергии можно подключать и к высоковольтным сетям через измерительные трансформаторы тока и напряжения – для этого приборы оснащаются специальными измерительными шунтами.

Анализаторы электроэнергии подключаются к сети переменного тока с помощью датчиков тока по одному на каждую фазу + один на нейтраль (для модели AR.5L) и потенциальных проводов по одному на каждую фазу + один на нейтраль (если таковая имеется). Таким образом, прибор имеет 7 (8 для модели AR.5L) измерительных каналов (3 по току (4 для модели AR.5L) и 4 по напряжению), по которым поступает вся необходимая информация.

Датчики выпускаются различных номиналов, от единиц до тысяч ампер. Конструктивно они выполняются в виде жестких токовых клещей или гибких разъемных колец. Максимально возможный ток в обследуемой сети должен примерно соответствовать номиналу датчика, при этом будет достигаться максимальная точность измерений.

По результатам измеренных сигналов микропроцессор прибора рассчитывает множество параметров (обычно около 30), на основании которых можно судить о количестве и качестве электроэнергии, как потребляемой, так и генерируемой.

В типичный набор параметров, регистрируемых анализатором с периодичностью от 1 секунды до 4 часов, входят:

  • напряжение,
  • ток,
  • активная и реактивная (емкостная и индуктивная) мощности,
  • активная и реактивная (емкостная и индуктивная) энергии,
  • cos j, по каждой фазе j,
  • 3‑фазный коэффициент мощности,
  • частота сети.

Ряд параметров рассчитывается отдельно по каждой фазе и суммарно по всем фазам. Кроме текущих значений могут быть зафиксированы максимальные и минимальные значения параметров как по каждой фазе, так и суммарные.

Анализаторы определяют параметры качества энергии: спектры гармоник (до 50 порядка) токов и напряжений, коэффициент фликера, фиксируют отклонения и провалы напряжения, импульсные помехи и т.д.

Рассчитанные параметры выводятся на дисплей прибора в реальном времени и могут быть записаны в память с целью последующего воспроизведения и анализа. Все анализаторы количества и качества электроэнергии оснащены устройствами связи, дающими возможность перенесения накопленных данных на компьютер.



Характеристики

Анализатор AR.5 — программируемый прибор, который измеряет, вычисляет и сохраняет в памяти основные параметры трехфазных электрических сетей.

Прибор применяется при обследовании электросетей с целью определения показателей качества энергии, построения графиков потребления активной и реактивной мощности, проверки приборов и систем учета, подбора фильтрокомпенсирующего оборудования, обнаружения утечек электроэнергии и неисправностей электрооборудования.

В зависимости от типа анализируемой сети измеряются и могут быть сохранены в памяти следующие перечисленные параметры:

Параметр

Обозначение

L1

L2

L3

Трехфазное значение

Напряжение фаза-нейтраль

V



Ток

A

Ток нейтрали Только для AR5-L

IN

Частота

Hz



Активная мощность

kW

Реактивная мощность L (индукт.)

kvarL

Реактивная мощьность С (емкостн.)

kvarC

Полная мощность

kVA



Коэффициент мощности

PF

Активная энергия

kWh



Реактивная энергия L

kvahL



Реактивная энергия С

kvahC



Гармоники напряжения





Гармоники тока





Гармоники тока нейтрали (AR5-L)



Основные характеристики электроанализатора AR.5:

  • Маленькие габариты, легкий, переносной прибор.
  • Измерения действительных среднеквадратичных значений (R.M.S).
  • Мгновенные, максимальные и минимальные значения каждого отдельного электрического параметра.
  • Измерение количества электрической энергии.
  • Измерение гармоник.
  • Измерение тока нейтрали
  • RS-232 подсоединение к компьютеру.
  • Возможность установки порога записи, таким образом, в память будут записываться только те данные, измеренные значения которых находятся вне определенного порога.
  • Автоматический сбор данных в память (размер памяти в зависимости от модели) через определенные пользователем промежутки времени.

Использование

Портативные анализаторы качества электроэнергии Circutor серий AR.5L предназначены для измерения качественных и количественных показателей электроэнергии в однофазных, трех- и четырехпроводных трехфазных сетях переменного тока.

Прибор применяется при обследовании электросетей с целью построения графиков потребления активной и реактивной мощности, определения показателей качества энергии, проверки приборов и систем учета, подбора фильтрокомпенсирующего оборудования, обнаружения утечек электроэнергии и неисправностей электрооборудования.

Электроанализатор имеет все необходимое для работы в портативном режиме: небольшой вес, автономное питание, большую память для хранения данных и возможность перепрограммирования для решения разнообразных задач.



Выполняемые функции

Для энергосбережения: обнаружение и недопущение избыточного потребления энергии (кВтч); анализ графика нагрузки и обнаружение моментов времени, на которые приходилось максимальное потребление; расчет параметров батарей конденсаторов для компенсации реактивной мощности (квар); анализ исправности счетчиков электроэнергии и обнаружение погрешностей.

Для электрозащиты: электроанализаторы идеально подходят для периодических проверок электрических систем с низким и средним уровнем напряжения. Такие проверки включают в себя анализ процессов запуска двигателей, насыщения трансформаторов, оценку качества потребляемой электроэнергии и КПД системы.

Для выявления скрытых проблем: с помощью одного портативного анализатора качества электроэнергии можно обнаружить такие скрытые проблемы электрических систем, как утечка на землю, перегрев кабелей, наличие гармоник, фликера, разбаланса фаз и др. Кроме того, электроанализатор позволяет рассчитать параметры активных или пассивных фильтров гармоник, фильтров переключения скоростей и т.д.



Особенности

  • Возможность регистрации следующих параметров электроэнергии: гармоники, возмущения, переходные процессы, фликер, потребление энергии;
  • Возможность установки программы в зависимости от выбранных параметров;
  • Наличие 4-х входных каналов напряжения и 3-х (4-х для AR.5L) каналов тока;
  • Большой ЖК экран с возможностью отображения до 30 электрических параметров;
  • Удобный интерфейс с помощью кнопок на лицевой панели;
  • Объем внутренней памяти 1Мб (линейная память / циклическая память);
  • Автоматическое вычисление имеющейся в наличии свободной памяти;
  • Отдельные файлы для хранения значений каждого измеряемого параметра;
  • Обмен данными с ПК;
  • Самостоятельное обнаружение подсоединенных клещей;
  • Специализированное программное обеспечение POWERVISION;
  • Предполагаемое время работы от батареи  – 10 ч;
  • Компактные размеры и малый вес (0.8 кг).



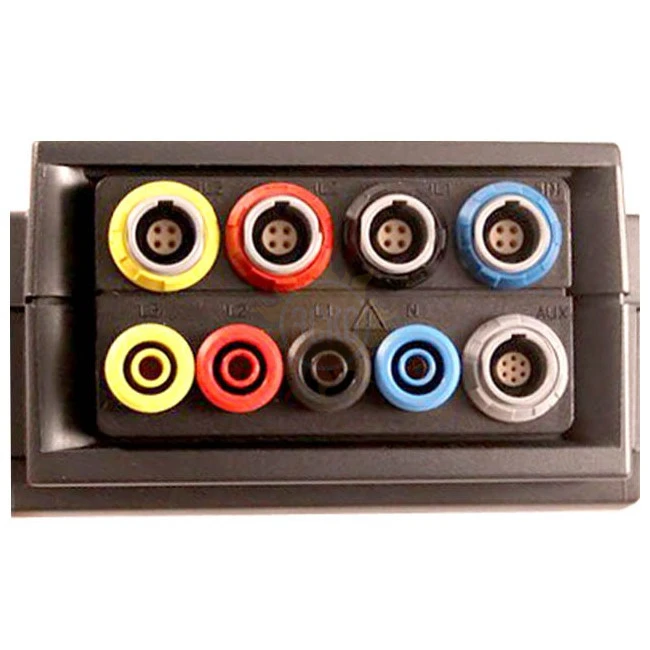

Подключение



Габаритные размеры



Схема подключения Circutur AR. 5L

Подключение анализатора

Анализатор подключается с помощью датчиков тока и потенциальных проводов к одно- или трехфазной сети 220/380 В или к измерительным трансформаторам тока и напряжения сетей 6/10 кВ и выше. Прибор имеет 3 канала измерения тока и 3 напряжения (модель AR.5L оснащена дополнительным каналом для измерения тока нейтрали). Сменными датчиками тока служат клещи или гибкие кольца номиналом от единиц до тысяч ампер. К трансформаторам тока с выходом 5А подключение производится с помощью клещей 5А или специального 3-х фазного шунта. По измеренным величинам процессор рассчитывает множество параметров, которые отображаются на графическом ЖК дисплее и записываются в память прибора, откуда затем считываются на компьютер, снабженный программным обеспечением POWERVISION для визуализации, обработки и анализа накопленной информации.



Измеряемые параметры

Набор параметров, регистрируемых прибором, зависит от загруженной в него программы (см. таблицу ниже). На заводе в каждый анализатор загружается базовая программа. Пользователи могут приобрести и самостоятельно загрузить в прибор картриджи со следующими дополнительными программами:

  • «Гармоники» - запись коэффициентов гармоник тока и напряжения до 49 порядка;
  • «Искажения» - запись апериодических искажений синусоиды напряжения (импульсов, провалов и т.п.);
  • «Быстрые процессы» - запись токов и напряжений переходных процессов (например, пуска двигателей);
  • «Фликер&a
