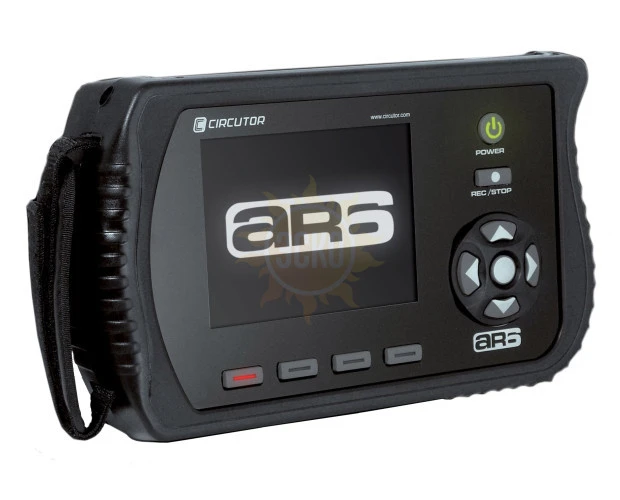

Анализатор качества электроэнергии Circutor AR.6

Артикул: 311085

Circutor AR.6 предназначен для измерений электроэнергии в трехфазных сетях переменного тока. Прибор применяется при проведении аудита электросетей для анализа графиков потребления активной и реактивной мощностей и определения показателей качества энергии, а также при подборе УКРМ.

Тип сети
Интерфейс
USB
416 971
с НДС
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Госреестр 50775-12
ТД «ЭСКО» официальный дистрибьютор Circutor в России
100% белая официальная поставка техники

Описание Circutor AR.6

Circutor AR.6 электроанализатор

Электроанализатор Circutor AR.6 предназначен для измерений электроэнергии в трехфазных сетях переменного тока. Прибор применяется при проведении аудита электросетей для анализа графиков потребления активной и реактивной мощностей и определения показателей качества энергии, а также при подборе УКРМ.

Трехфазный портативный анализатор Circutor AR.6 измеряет, вычисляет, записывает параметры переменного напряжения и тока, включая гармонические составляющие, в однофазных и трехфазных сетях.

Анализатор Circutor AR.6 позволяет анализировать кратковременные возмущения: провалы, импульсы, перенапряжения, наличие фликера (низкочастотной модуляции), позволяет регистрировать быстрые процессы, например, пуск двигателя.

Анализатор электроэнергии Circutor AR.6 снабжен внутренней памятью для сохранения всех измеряемых параметров или вычислений для дальнейшей загрузки в компьютер.

Применение

Обследование предприятий (энергоаудит):

  • Определение причин отказов оборудования
  • Оптимизация графиков энергопотребления
  • Подбор энергоснабжающего оборудования
  • Проектирование помехозащитных систем
  • Выбор компенсаторов реактивной мощности
  • Заключение договоров на энергоснабжение
  • Проверка счетчиков электроэнергии


Энергосбережение:

  • обнаружение и недопущение избыточного потребления энергии (кВтч);
  • анализ графика нагрузки и обнаружение моментов времени, на которые приходилось максимальное потребление электроэнергии;
  • расчет параметров батарей конденсаторов для компенсации реактивной мощности (квар);
  • анализ исправности счетчиков электроэнергии и обнаружение погрешностей.


Электрозащита:

электроанализаторы идеально подходят для периодических проверок электрических систем с низким и средним уровнем напряжения. Такие проверки включают в себя анализ процессов запуска двигателей, насыщения трансформаторов, оценку качества потребляемой электроэнергии и КПД системы.

Поиск оптимального решения:

с помощью одного портативного анализатора качества электроэнергии можно обнаружить такие скрытые проблемы электрических систем, как утечка на землю, перегрев кабелей, наличие гармоник, фликера, разбаланса фаз и др. Кроме того, электроанализатор позволяет рассчитать параметры активных или пассивных фильтров гармоник, фильтров переключения скоростей и т.д.

Возможности

Электроанализатор Circutor AR.6 одновременно фиксирует следующие параметры качества электросети:

  • Напряжения (фаза-нейтраль, фаза-фаза) каждой фазы и среднее;
  • токи каждой фазы и средний;
  • частота сети;
  • cos φ в каждой фазе;
  • 3-фазный коэффициент мощности;
  • активная, индуктивная и емкостная мощности по фазам и суммарно;
  • неравномерность нагрузки;
  • перекос фаз;

Особенности:

  • Маленькие габариты, легкий, переносной анализатор электроэнергии.
  • Измерения действительных среднеквадратичных значений (R.M.S).
  • Мгновенные, максимальные и минимальные значения каждого отдельного электрического параметра.
  • Измерение количества электрической энергии.
  • Измерение гармоник.
  • Измерение тока нейтрали.
  • USB подсоединение к компьютеру.
  • Возможность установки порога записи, таким образом, в память будут записываться только те данные, измеренные значения которых находятся вне определенного порога.
  • Автоматический сбор данных в память (размер памяти в зависимости от модели) через определенные пользователем промежутки времени.
  • Установки: установки прибора выполняются через систему развертывающихся меню, которые обеспечивают удобный для пользователя процесс конфигурации.

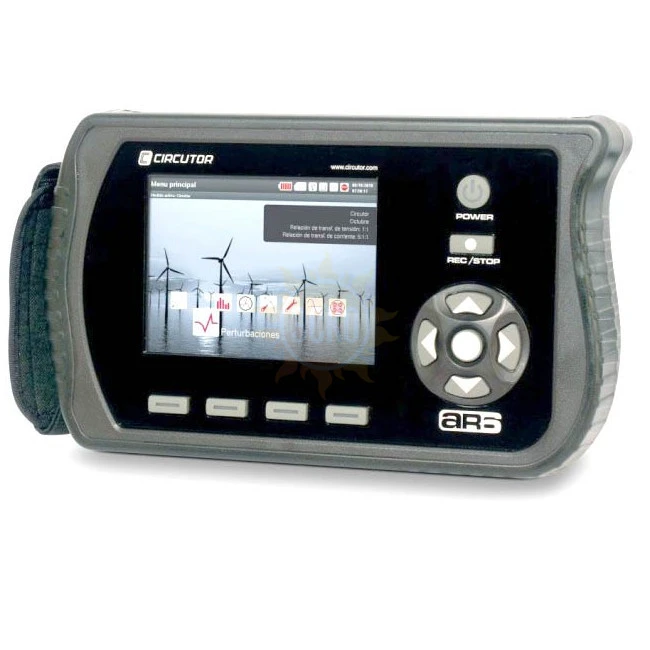

  • Визуализация данных: с помощью жидкокристаллического 5.7” VGA LCD дисплея. Пользователь может просматривать мгновенные, максимальные и минимальные значения каждого параметра в каждой фазе.
  • Внутренняя батарея: дает возможность пользователю работать с анализатором без внешнего дополнительного источника питания. Анализатор оборудован адаптивной системой зарядки аккумуляторной батареи, которая продлевает срок жизни батареи.
  • Монтаж: анализатор удобен для работ по анализу любых типов электрических сетей (однофазных, двухфазных, 3-х проводных и 4-х проводных).

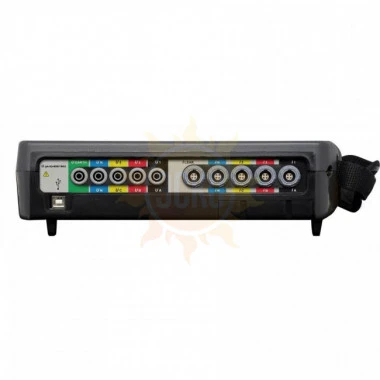

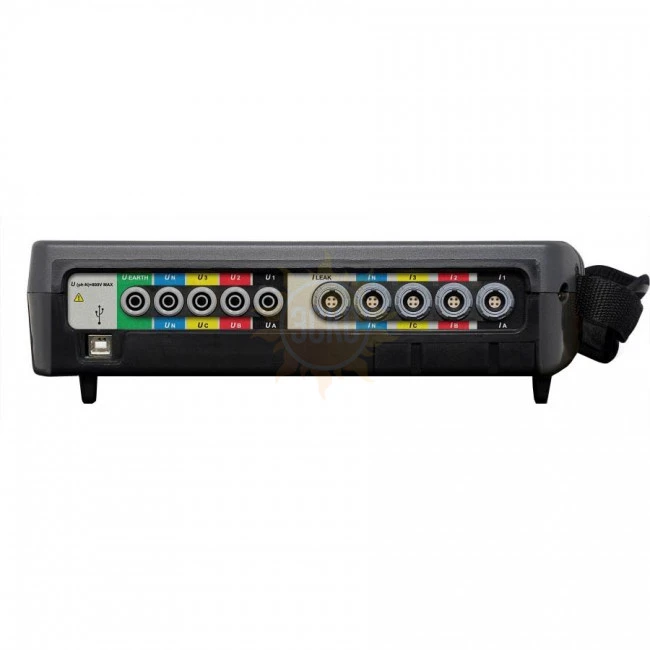

  • Измерения: при помощи трех входов по напряжению переменного тока и четырех входов по току переменного тока (через клещи .../2 В пер.тока) обеспечивают измерения средних значений основных электрических параметров в соответствии с максимальными и минимальными значениями.
  • Сбор данных: анализатор имеет внутреннюю память для сохранения всех измеряемых параметров или вычислений для дальнейшей загрузки в компьютер.
  • Программное обеспечение: в комплекте с анализатором изготовитель также поставляет удобную для пользователя программу, которая позволяет загружать данные из внутренней памяти в компьютер для дальнейшего комплексного анализа записанных данных.
  • активная, индуктивная и емкостная (потребленная и выданная) энергии.

Характеристики Circutor AR.6

Параметр

Обозначение

L1

L2

L3

Трехфазное значение

Напряжение фаза-нейтраль

V



Ток

A

Частота

Hz



Активная мощность

kW

Реактивная мощность L (индукт.)

kvarL

Реактивная мощность С (емкостная)

kvarC

Полная мощность

kVA



Коэффициент мощности

PF

Активная энергия

kWh



Реактивная энергия L

kvahL



Реактивная энергия С

kvahC



Гармоники напряжения





Гармоники тока



Комплектация Circutor AR.6

  1. Процессорный блок AR6

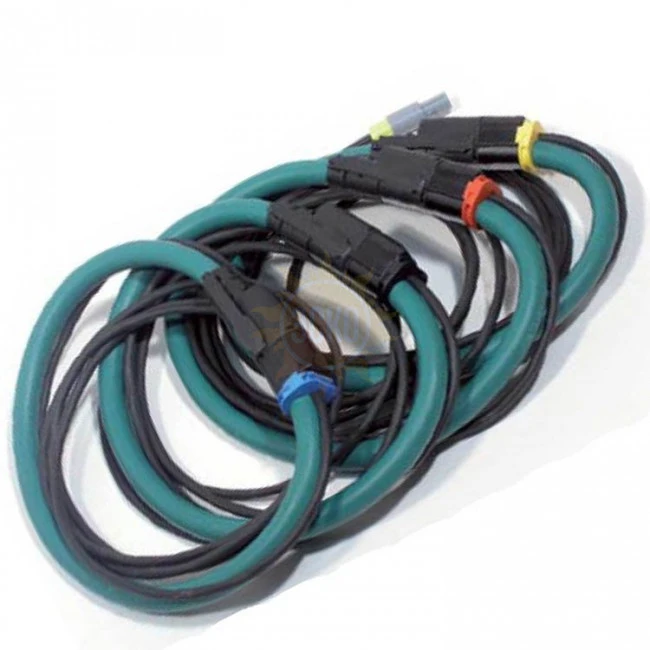

  2. Токоизмерительные гибкие кольца трёхдиапазонные 4АМ54-FLEX Kit (4 шт.)
  3. Программное обеспечение «Power Vision Plus», интерфейсный USB кабель
  4. Сумка для переноски
  5. Cетевой  адаптер, пять фазных проводов с зажимами типа «крокодил»
  6. Карта памяти SD формата 2 Гб для записи измеряемых параметров.
  7. Чехол для процессорного блока AR6
  8. Инструкция по эксплуатации.
